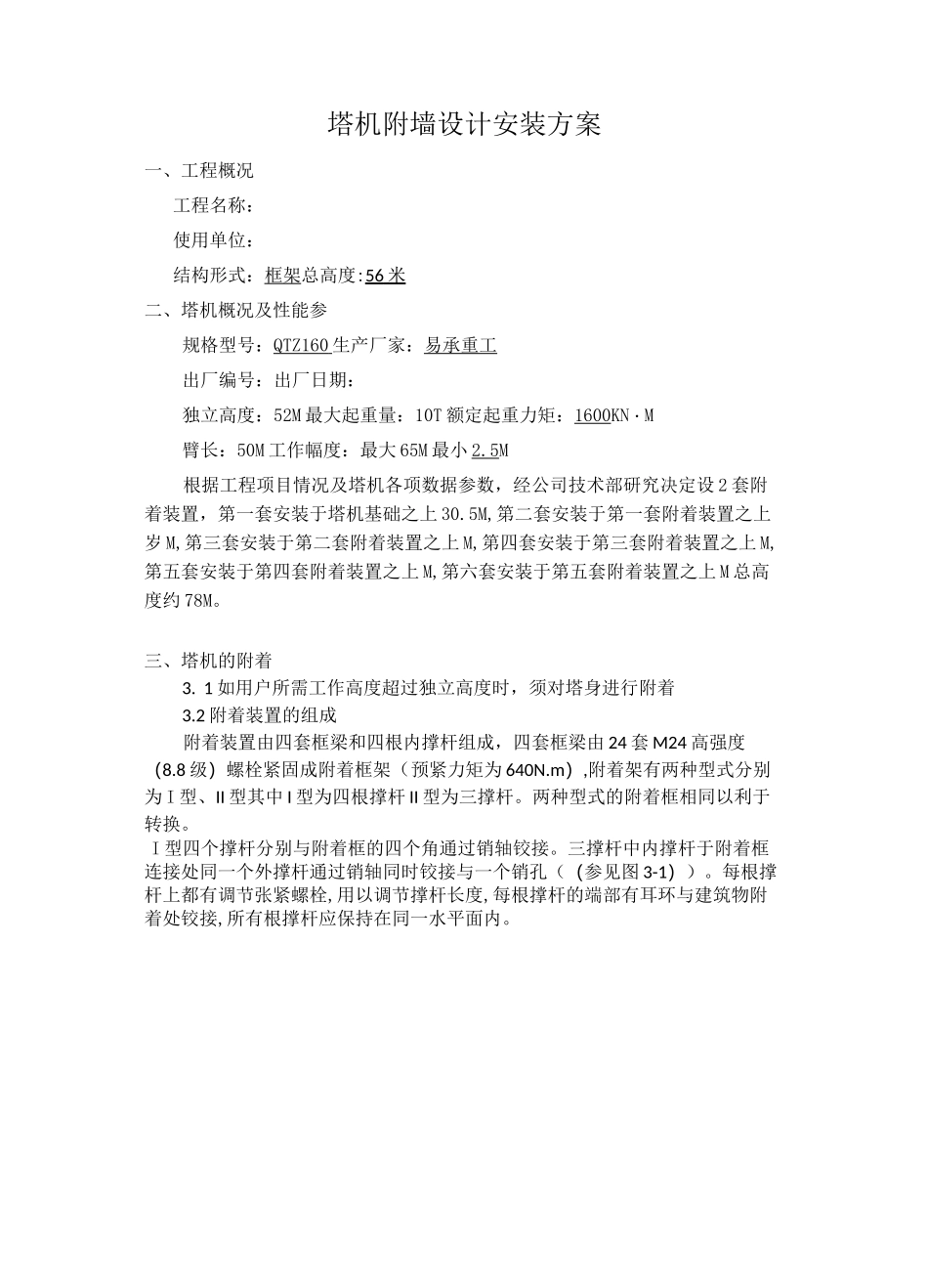

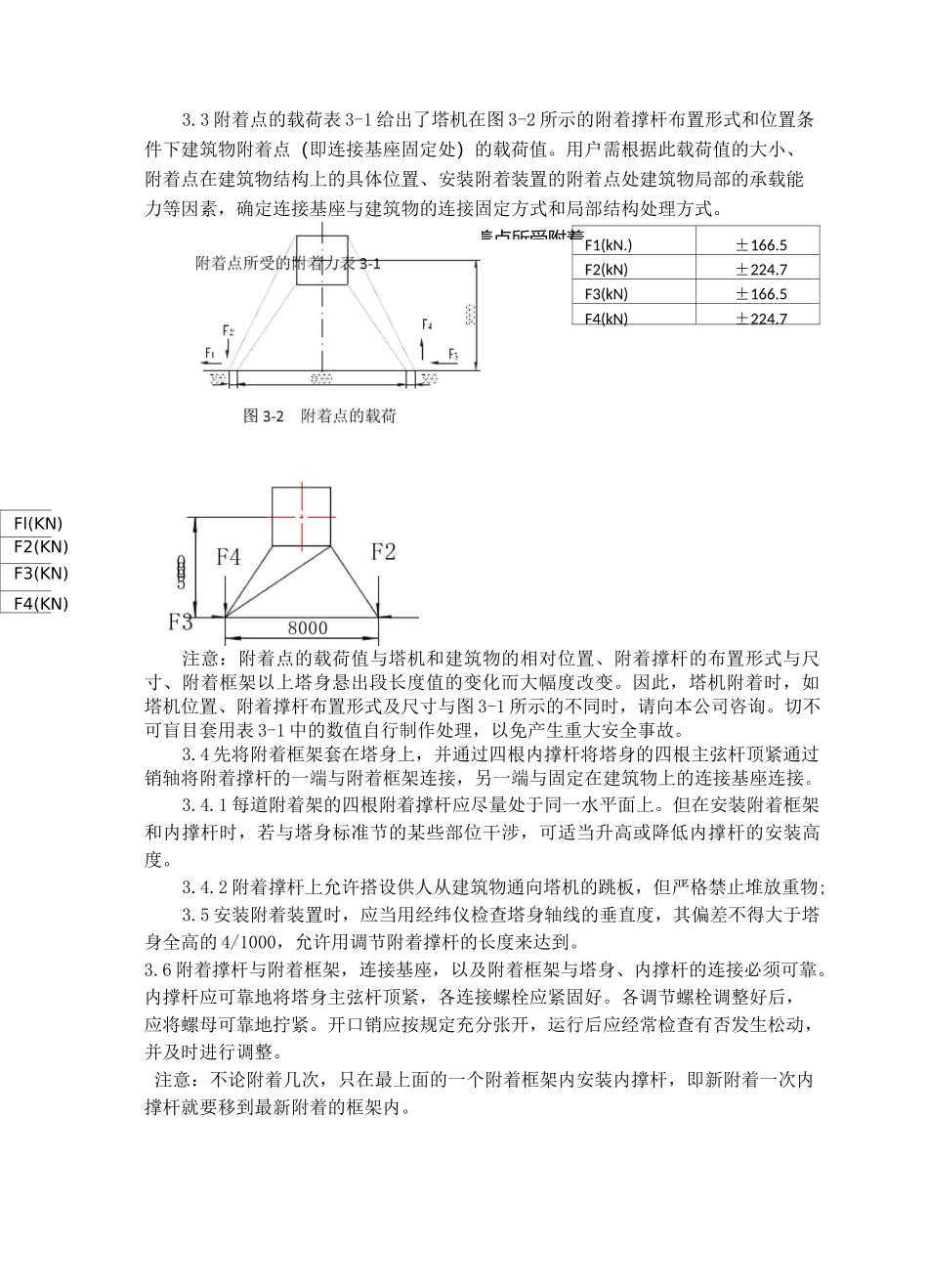

塔机附墙设计安装方案一、工程概况工程名称：使用单位：结构形式：框架总高度:56 米 二、塔机概况及性能参规格型号：QTZ16 0 生产厂家：易承重工出厂编号：出厂日期：独立高度：52M 最大起重量：10T 额定起重力矩：1600KN・M臂长：50M 工作幅度：最大 65M 最小 2.5M根据工程项目情况及塔机各项数据参数，经公司技术部研究决定设 2 套附着装置，第一套安装于塔机基础之上 30.5M,第二套安装于第一套附着装置之上岁 M,第三套安装于第二套附着装置之上 M,第四套安装于第三套附着装置之上 M,第五套安装于第四套附着装置之上 M,第六套安装于第五套附着装置之上 M 总高度约 78M。三、塔机的附着3. 1 如用户所需工作高度超过独立高度时，须对塔身进行附着3.2 附着装置的组成附着装置由四套框梁和四根内撑杆组成，四套框梁由 24 套 M24 高强度（8.8 级）螺栓紧固成附着框架（预紧力矩为 640N.m）,附着架有两种型式分别为 I 型、II 型其中 I 型为四根撑杆 II 型为三撑杆。两种型式的附着框相同以利于转换。I 型四个撑杆分别与附着框的四个角通过销轴铰接。三撑杆中内撑杆于附着框连接处同一个外撑杆通过销轴同时铰接与一个销孔（（参见图 3-1））。每根撑杆上都有调节张紧螺栓,用以调节撑杆长度,每根撑杆的端部有耳环与建筑物附着处铰接,所有根撑杆应保持在同一水平面内。图 3-1 附着架示意图.2114型式 II 二撐杆型式 I 四撑杆I 型附着F1(kN.)±166.5F2(kN)±224.7F3(kN)±166.5F4(kN)±224.7附着点所受附着Fl(KN)F2(KN)F3(KN)F4(KN)3.3 附着点的载荷表 3-1 给出了塔机在图 3-2 所示的附着撑杆布置形式和位置条件下建筑物附着点（即连接基座固定处）的载荷值。用户需根据此载荷值的大小、附着点在建筑物结构上的具体位置、安装附着装置的附着点处建筑物局部的承载能力等因素，确定连接基座与建筑物的连接固定方式和局部结构处理方式。注意：附着点的载荷值与塔机和建筑物的相对位置、附着撑杆的布置形式与尺寸、附着框架以上塔身悬出段长度值的变化而大幅度改变。因此，塔机附着时，如塔机位置、附着撑杆布置形式及尺寸与图 3-1 所示的不同时，请向本公司咨询。切不可盲目套用表 3-1 中的数值自行制作处理，以免产生重大安全事故。3.4 先将附着框架套在塔身上，并通过四根内撑杆将塔身的四根主弦杆顶紧通过销轴将附着撑杆的一端与附着框架连接，另一端与固定在建筑物上的连接基座连接。3.4.1 每道附...
