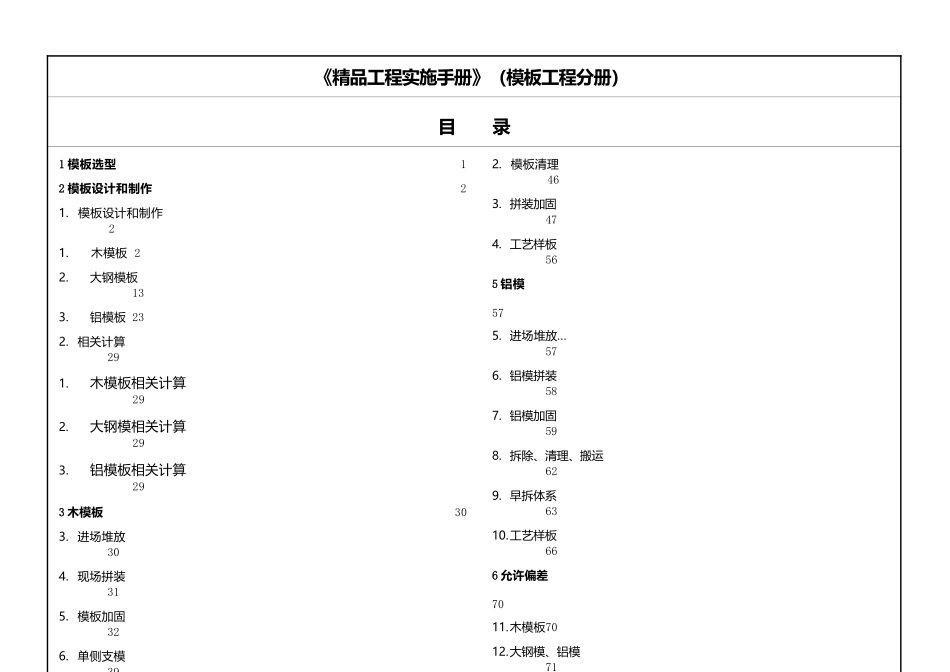

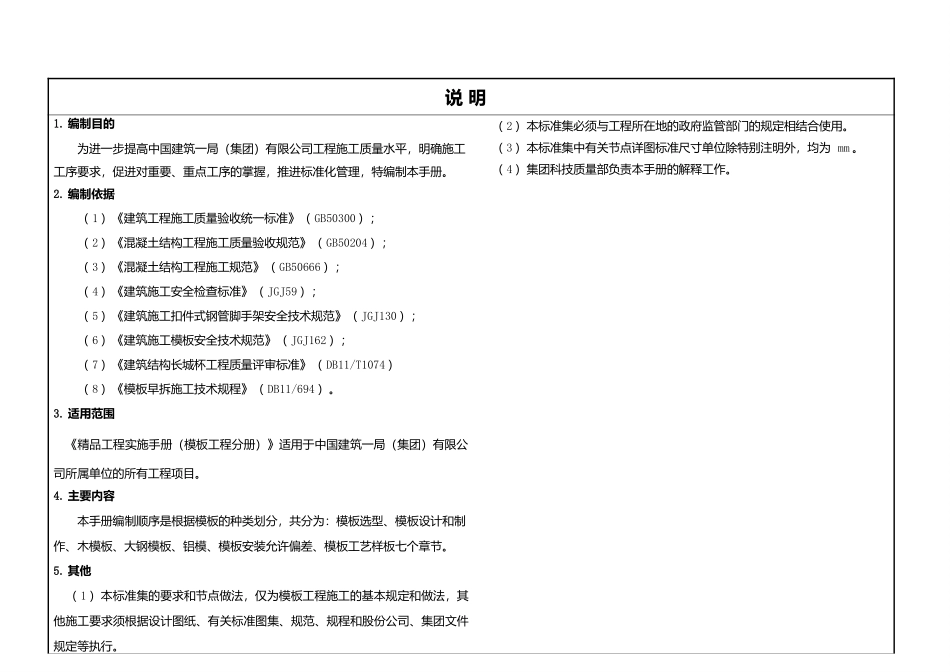

2017年12月精品工程实施手册模板工程分册（2017版）说明1.编制目的为进一步提高中国建筑一局（集团）有限公司工程施工质量水平，明确施工工序要求，促进对重要、重点工序的掌握，推进标准化管理，特编制本手册。2.编制依据（1）《建筑工程施工质量验收统一标准》（GB50300）；（2）《混凝土结构工程施工质量验收规范》（GB50204）；（3）《混凝土结构工程施工规范》（GB50666）；（4）《建筑施工安全检查标准》（JGJ59）；（5）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）；（6）《建筑施工模板安全技术规范》（JGJ162）；（7）《建筑结构长城杯工程质量评审标准》（DB11/T1074）（8）《模板早拆施工技术规程》（DB11/694）。3.适用范围《精品工程实施手册（模板工程分册）》适用于中国建筑一局（集团）有限公司所属单位的所有工程项目。4.主要内容本手册编制顺序是根据模板的种类划分，共分为：模板选型、模板设计和制作、木模板、大钢模板、铝模、模板安装允许偏差、模板工艺样板七个章节。5.其他（1）本标准集的要求和节点做法，仅为模板工程施工的基本规定和做法，其他施工要求须根据设计图纸、有关标准图集、规范、规程和股份公司、集团文件规定等执行。（2）本标准集必须与工程所在地的政府监管部门的规定相结合使用。（3）本标准集中有关节点详图标准尺寸单位除特别注明外，均为mm。（4）集团科技质量部负责本手册的解释工作。《精品工程实施手册》（模板工程分册）目录1模板选型12模板设计和制作21.模板设计和制作21.木模板22.大钢模板133.铝模板232.相关计算291.木模板相关计算292.大钢模相关计算293.铝模板相关计算293木模板303.进场堆放304.现场拼装315.模板加固326.单侧支模397.工艺样板…414大钢模板444.1进场堆放442.模板清理463.拼装加固474.工艺样板565铝模575.进场堆放…576.铝模拼装587.铝模加固598.拆除、清理、搬运629.早拆体系6310.工艺样板666允许偏差7011.木模板7012.大钢模、铝模711模板工程正文施工阶段■模板选型□模板设计和制作□木模板□大钢模板□铝模□允许偏差1模板选型1.所有模板体系中，木模板应用最为广泛，适用于墙、柱、梁、板各种混凝土构件及异性构件，但其周转次数少，刚度小、可连接性差等缺点导致木模板不适用超高层建筑、标准层结构形式变化小的结构。2.标准层楼层在30层以下全现浇剪力墙结构，墙体模板采用工业化钢制定型大模板较为合理，其特点为能够整装整拆，使用快捷、方便，周转次数高等；接缝较少，浇筑混凝土的效果较好。可租赁、定型加工。外操作架可采用挑架或爬架。3.超高层建筑结构采用内部核心筒为全现浇剪力墙结构，外侧为钢框架结构时，此种结构形式核心筒采用外模爬模，内墙及顶板采用铝模比较合理，因超高层建筑塔吊吊运模板存在占用时间较长，悬垂高度过大存在安全风险等因素，液压爬模外侧模板跟随外架一起爬升，内墙及顶板采用铝模，拆模后采用人工倒运方式周转，不占用塔吊时间，且混凝土成型质量好。依据规范、标准：1.《混凝土结构工程施工质量验收规范》（GB50204）；2.《建筑工程施工质量验收统一标准》（GB50300）；3.《混凝土结构工程施工规范》（GB50666）；4.《建筑施工安全检查标准》（JGJ59）5.《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）；6.《建筑施工模板安全技术规范》（JGJ162）；7.《建筑结构长城杯工程质量评审标准》（DB11/T1074）8.《模板早拆施工技术规程》（DB11/694）施工步骤做法类型■标准做法□推荐做法版本2017版模板工程正文施工阶段□模板选型■模板设计和制作□木模板□大钢模板□铝模□允许偏差2模板设计和制作2.1模板设计2.1.1木模板（1）墙体模板：面板采用15mm厚、18mm厚覆膜多层板，次龙骨采用50×100木方和50×50方钢管组合使用，或采用50×50钢木龙骨，间距150mm。主龙骨采用双Ø48×3.6钢管，纵向起步中距距地150mm，顶部距板底300mm，纵横间距450～600mm。对拉螺栓采用Ø14mm通丝螺栓，配3型卡，地下室外墙和人防临空墙对拉螺栓中部焊接止水钢板；依据规范、标准：1.《混凝土结构工程施工质量验收规范》（GB50204）；2.《建筑工程施工质量验收统一标准...
