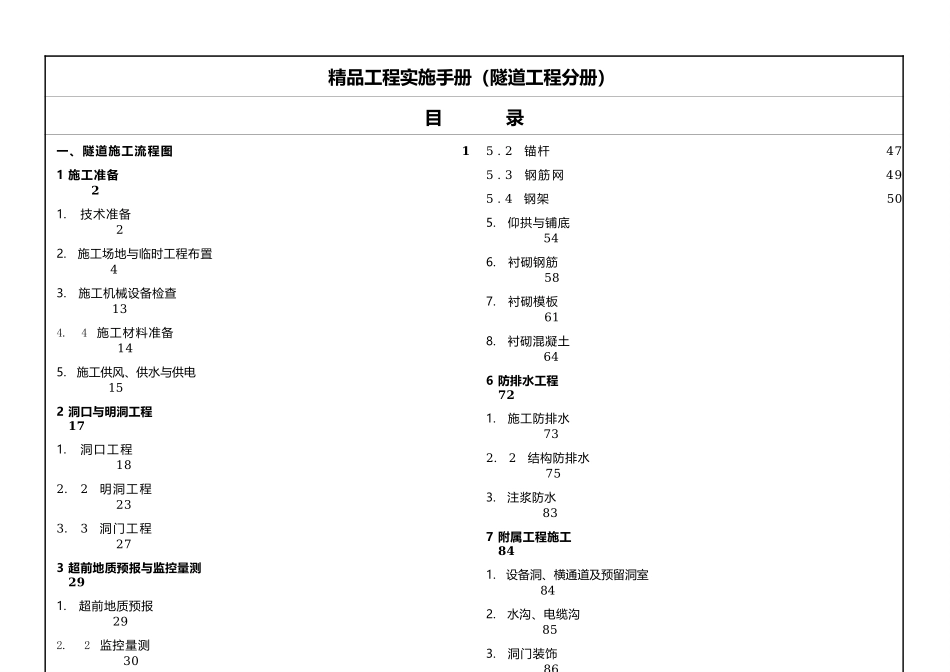

2018年12月精品工程实施手册隧道工程分册（2018版）说明1.编制目的为进一步提高集团公司工程施工质量水平，明确施工工序要求，促进对重要、重点工序的掌握，推进标准化管理，特编制本实施手册。2.编制依据1《公路隧道施工技术规范》JTGF60；2《公路工程质量检验评定标准》JTJF80/1；3《公路隧道施工技术细则》JTG/F60；4《工程测量规范》GB50026；5《公路工程集料试验规程》JTGE42；6《高速公路施工标准化技术指南》第五册隧道工程；7《公路工程水泥及水泥混凝土试验规程》JTGE30；8《公路工程标准化施工工艺实用手册》。3.适用范围本施工管理手册适用于中国建筑一局（集团）有限公司所属单位的所有工程项目。4.主要内容主要内容包括：施工准备、洞口与明洞工程、超前地质预报与监控量测、洞身开挖、支护与衬砌、防排水工程、附属工程施工、隧道验收，共八部分。5.其他（1）本标准集的要求和工艺做法，仅为隧道工程施工的基本规定和做法，其他施工要求须根据设计图纸、有关标准图集、规范、规程和中建股份公司、集团公司文件规定等执行。（2）本标准集必须与工程所在地的政府监管部门的规定相结合使用。（3）集团科技质量部负责本手册的解释工作。精品工程实施手册（隧道工程分册）目录一、隧道施工流程图11施工准备21.技术准备22.施工场地与临时工程布置43.施工机械设备检查134.4施工材料准备145.施工供风、供水与供电152洞口与明洞工程171.洞口工程182.2明洞工程233.3洞门工程273超前地质预报与监控量测291.超前地质预报292.2监控量测304洞身开挖331.1开挖方法342.2超欠挖控制363.钻爆开挖395支护与衬砌435.1喷射混凝土435.2锚杆475.3钢筋网495.4钢架505.仰拱与铺底546.衬砌钢筋587.衬砌模板618.衬砌混凝土646防排水工程721.施工防排水732.2结构防排水753.注浆防水837附属工程施工841.设备洞、横通道及预留洞室842.水沟、电缆沟853.洞门装饰868隧道验收871.基本要求872.实测项目883.外观鉴定89隧道工程施工流程图施工准备技术准备施工场地及临时工程布置施工机械设备检查支护与衬砌监控量测喷锚混凝土衬砌混凝土施工材料准备施工供风、供水与供电洞口与明洞工程超前地质预报钻爆设计钻爆开挖钻爆作业超欠挖控制防排水工程附属工程施工隧道验收1施工准备正文施工阶段■施工准备□洞口与明洞工程□超前地质预报与监控量测□洞身开挖□支护与衬砌□防排水工程□附属工程施工□隧道验收1施工准备1.技术准备1.设计文件核对（1）施工对地表和地下既有结构物的影响。（2）施工场地布置与洞口相邻工程、弃渣、农田水利、征地的关系。（3）建筑物、道路工程、水利工程和电信、电力线路等设施的拆迁情况和数量。（4）施工中和运营后对自然环境、生活环境的影响及需要采取的保护措施。2.施工复测和控制测量（1）测量人员应在进场后根据合同图纸及有关勘测资料，对交付使用的隧道轴线桩、平面控制基点桩以及高程控制的水准基桩等，进行详细的测量检查和核对，并将测量成果报送监理工程师。（2）控制测量桩点必须稳固、可靠。（3）测量工作中的各项计算，均应由两组独立进行；计算过程中应及时校核，发现问题应及时检查，并找出原因。（4）隧道洞外控制测量应在隧道进洞施工前完成。（5）在控制网误差调整时，不得将低等级平面和高程控制网的误差传入隧道控制网。（6）用中线法进行洞内测量的隧道，中线点位横向偏差不得大于5mm。导线点埋设示意图洞外测量依据规范、标准：1.《公路工程质量检验评定标准》（JTGF80/1）2.《公路隧道施工技术规范》JTGF603.《公路隧道施工技术细则》JTG/F604.《高速公路施工标准化技术指南》第五册隧道工程5.《公路工程标准化施工工艺实用手册》施工步骤■技术准备□施工场地与临时工程布置□施工机械设备检查□施工材料准备□施工供风、供水与供电做法类型■标准做法□推荐做法版本2018版23施工准备正文施工阶段■施工准备□洞口与明洞工程□超前地质预报与监控量测□洞身开挖□支护与衬砌□防排水工程□附属工程施工□隧道验收1施工准备1.1技术准备1.1.3作业人员的交底与培训（1）每道工序开工前，应实行三级交底，即项目总工向项目部所有人员进行施工组织设计...
