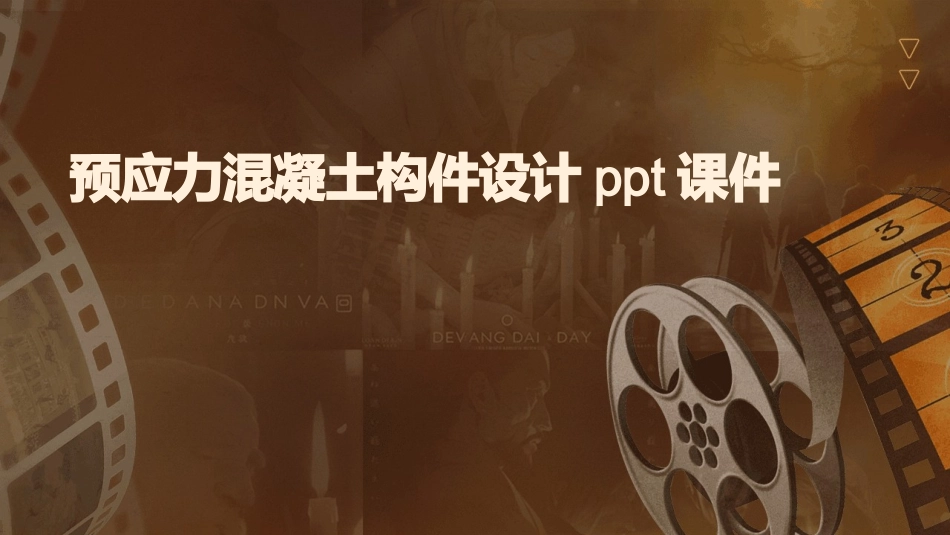

预应力混凝土构件设计ppt课件VIP免费

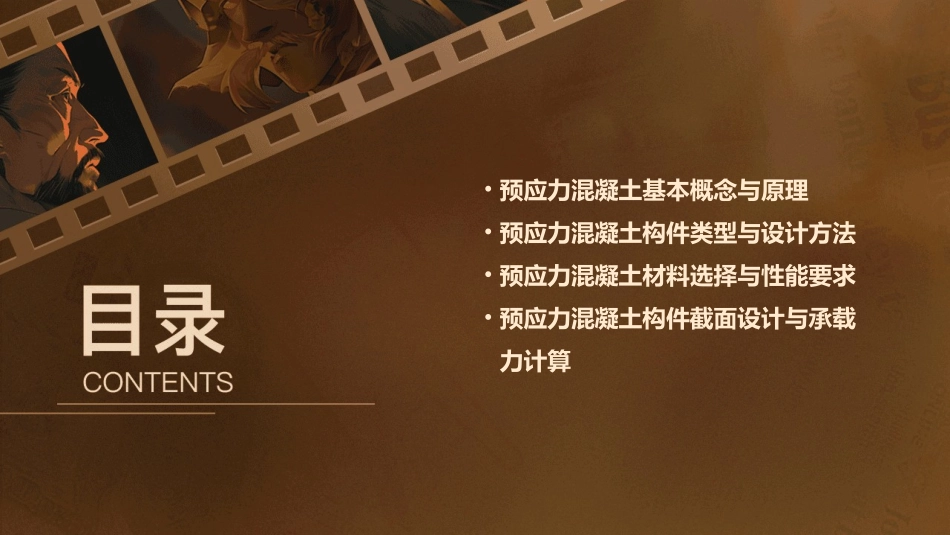

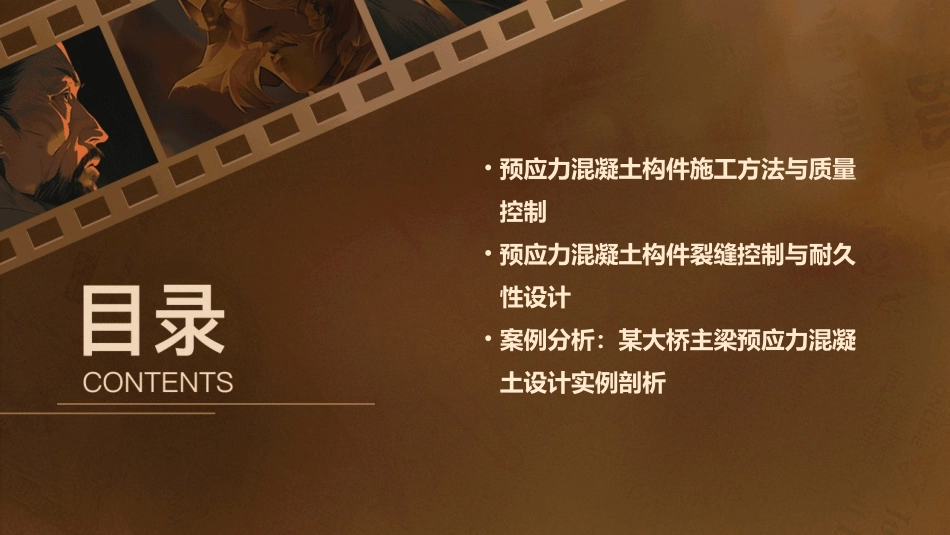

预应力混凝土构件设计ppt课件•预应力混凝土基本概念与原理•预应力混凝土构件类型与设计方法•预应力混凝土材料选择与性能要求•预应力混凝土构件截面设计与承载力计算•预应力混凝土构件施工方法与质量控制•预应力混凝土构件裂缝控制与耐久性设计•案例分析：某大桥主梁预应力混凝土设计实例剖析01预应力混凝土基本概念与原理010405060302定义：在混凝土构件受荷前，预先对钢筋施加一定的拉应力，使混凝土受到预压应力，从而提高构件的抗裂度和刚度。特点提高构件的抗裂性能，延缓裂缝出现和开展。提高构件的刚度，减小变形。提高构件的耐久性，延长使用寿命。可用于大跨度、重载等复杂结构。预应力混凝土定义及特点原理：通过张拉钢筋对混凝土施加预压应力，使混凝土在受荷前就处于受压状态，从而提高其承载能力和变形性能。作用改善结构受力性能，提高承载力和刚度。减小或消除裂缝宽度，提高抗裂性能。提高结构的耐久性和使用寿命。扩大混凝土结构的应用范围，如大跨度桥梁、高层建筑等。预应力原理及作用损失原因锚具变形和钢筋内缩。混凝土弹性压缩。预应力损失与补偿钢筋松弛。温度变化引起的损失。补偿方法预应力损失与补偿超张拉法：在张拉钢筋时，超过设计控制应力一定数值后锚固，利用钢筋的弹性回缩来补偿预应力损失。采用低松弛钢绞线或钢丝等高强度材料，减少松弛损失。预加应力法：在构件制作时，预先对钢筋施加一定的拉应力，使混凝土受到预压应力，从而补偿预应力损失。控制张拉时的温度和时间，减少温度损失。预应力损失与补偿02预应力混凝土构件类型与设计方法先张法是在浇筑混凝土前张拉预应力钢筋，并将其临时锚固在台座或钢模上，然后浇筑混凝土，待混凝土强度达到不低于混凝土设计强度值的75%，保证预应力钢筋与混凝土有足够的粘结时，放松预应力钢筋，借助于混凝土与预应力钢筋的粘结，对混凝土施加预应力的施工工艺。先张法施工简单，靠粘结力自锚，不必耗费特制锚具，临时锚具可以重复使用（一般称工具式锚具或夹具），大批量生产时经济，质量稳定。需要较大的台座或成批的钢模、养护池等固定设备，一次性投资较大；预应力筋大都采用长线台座上张拉，台座长度需要超过钢筋长度，因此台座长度受场地限制；先张法一般仅适用于生产中小型构件，如空心板、屋面板、吊车梁等。概念及原理优点缺点先张法构件后张法构件概念及原理后张法指的是先浇筑水泥混凝土，待达到设计强度的75%以上后再张拉预应力钢材以形成预应力混凝土构件的施工方法。优点不需固定的台座设备，不受地点限制，适用施工现场生产大型预应力混凝土构件。缺点其工艺流程比较复杂，技术难度较高。无粘结预应力筋指的是一种专用预应力筋，带防腐隔离层，具有很好的摩阻力，润滑性也不错，施工的时候不能直接与混凝土进行接触，因为这种筋没有粘结力，无法与预留的孔道粘合在一起，若是与混凝土直接接触的话，则会出现滑动现象，从而影响到使用效果。构造简单、自重轻。无需预留预应力筋孔道，适合构造复杂、曲线布筋的构件，尺寸灵活、张拉方便。无粘结预应力筋与护套之间设有一层防油渗的高分子化学材料作为润滑防锈层，该层材料性能不稳定、易老化，且价格较贵，无粘结筋的直径较小、强度较高，故锚具与夹片加工精度要求高。概念及原理优点缺点无粘结预应力混凝土构件03预应力混凝土材料选择与性能要求预应力混凝土中常用的钢材有高强度钢丝、钢绞线和预应力螺纹钢筋等。钢材种类力学性能耐腐蚀性钢材应具有高的抗拉强度、屈服点和良好的塑性、韧性。钢材应具有足够的耐腐蚀性，以保证在混凝土中的长期稳定性。030201钢材选择与性能要求预应力混凝土构件应采用高强度等级的混凝土，以保证构件的承载力和耐久性。混凝土强度等级混凝土应具有较低的收缩和徐变性能，以减少对预应力的损失。收缩与徐变混凝土应具有良好的耐久性，以抵抗环境侵蚀和破坏。耐久性混凝土选择与性能要求锚具是将预应力钢筋锚固在混凝土中的关键部件，应具有可靠的锚固性能和足够的承载力。锚具夹具用于在张拉过程中夹持预应力钢筋，应具有足够的夹持力和方便的操作性。夹具连接器用于连接预应力钢筋或连接预应力钢...
