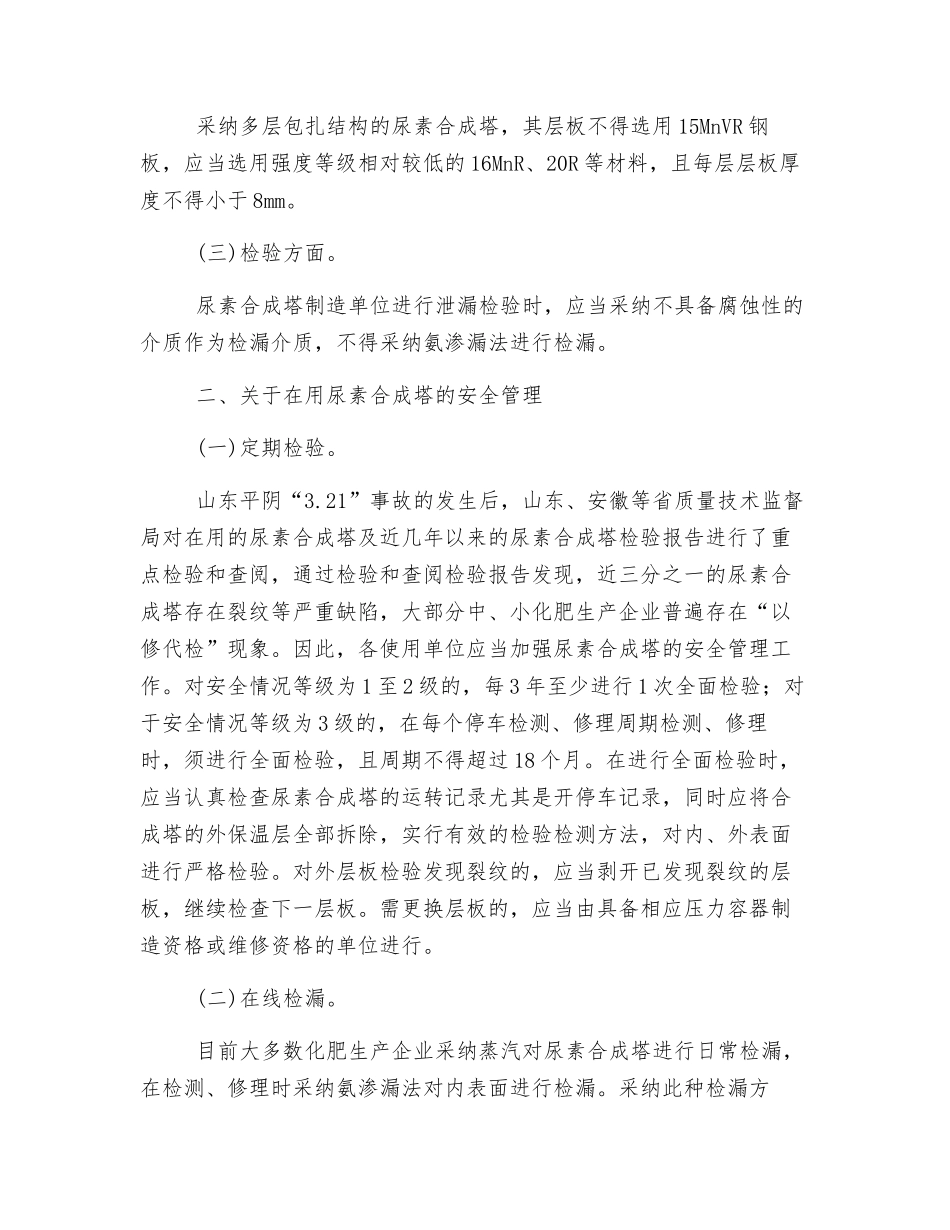

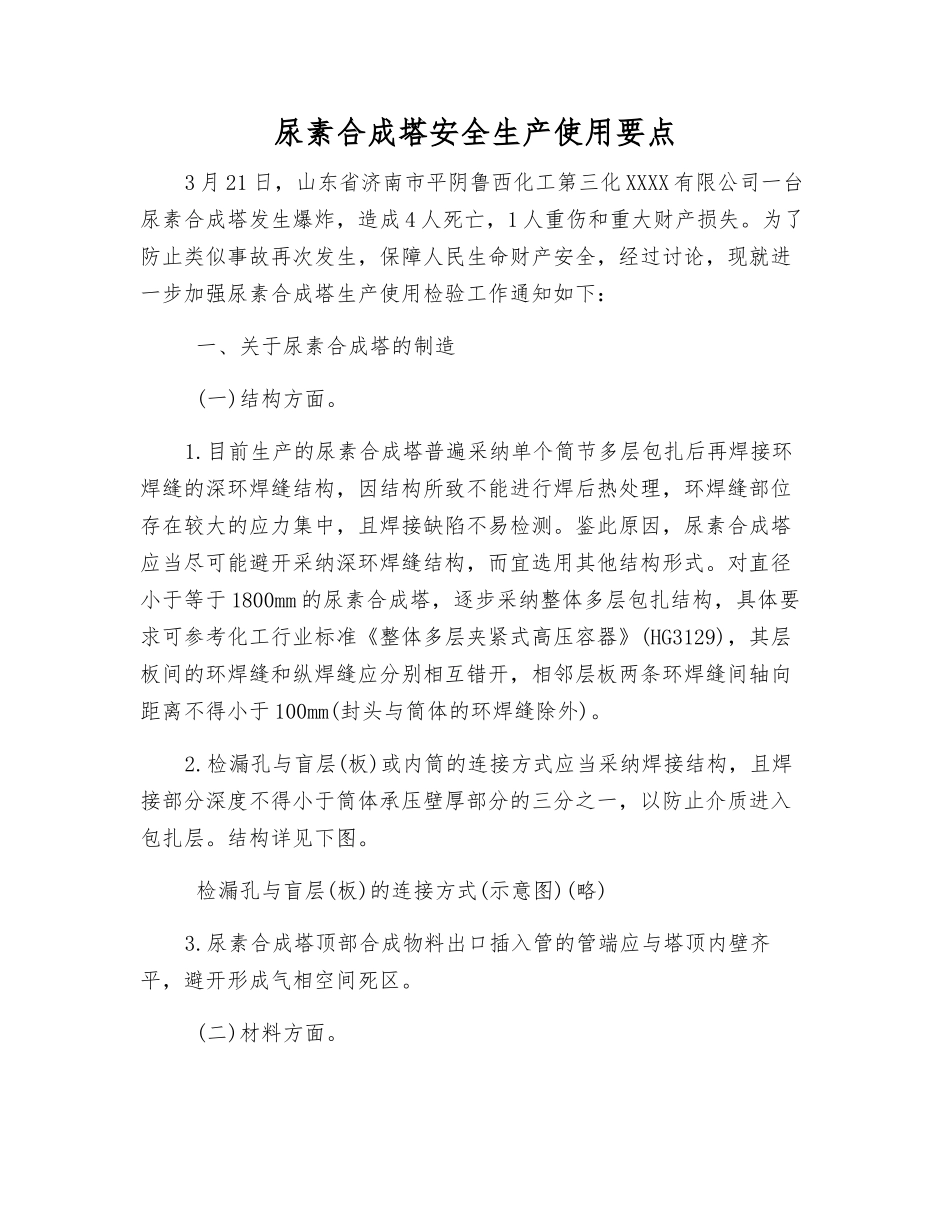

尿素合成塔安全生产使用要点3 月 21 日,山东省济南市平阴鲁西化工第三化 XXXX 有限公司一台尿素合成塔发生爆炸,造成 4 人死亡,1 人重伤和重大财产损失。为了防止类似事故再次发生,保障人民生命财产安全,经过讨论,现就进一步加强尿素合成塔生产使用检验工作通知如下: 一、关于尿素合成塔的制造 (一)结构方面。1.目前生产的尿素合成塔普遍采纳单个筒节多层包扎后再焊接环焊缝的深环焊缝结构,因结构所致不能进行焊后热处理,环焊缝部位存在较大的应力集中,且焊接缺陷不易检测。鉴此原因,尿素合成塔应当尽可能避开采纳深环焊缝结构,而宜选用其他结构形式。对直径小于等于 1800mm 的尿素合成塔,逐步采纳整体多层包扎结构,具体要求可参考化工行业标准《整体多层夹紧式高压容器》(HG3129),其层板间的环焊缝和纵焊缝应分别相互错开,相邻层板两条环焊缝间轴向距离不得小于 100mm(封头与筒体的环焊缝除外)。2.检漏孔与盲层(板)或内筒的连接方式应当采纳焊接结构,且焊接部分深度不得小于筒体承压壁厚部分的三分之一,以防止介质进入包扎层。结构详见下图。 检漏孔与盲层(板)的连接方式(示意图)(略)3.尿素合成塔顶部合成物料出口插入管的管端应与塔顶内壁齐平,避开形成气相空间死区。 (二)材料方面。 采纳多层包扎结构的尿素合成塔,其层板不得选用 15MnVR 钢板,应当选用强度等级相对较低的 16MnR、20R 等材料,且每层层板厚度不得小于 8mm。 (三)检验方面。 尿素合成塔制造单位进行泄漏检验时,应当采纳不具备腐蚀性的介质作为检漏介质,不得采纳氨渗漏法进行检漏。 二、关于在用尿素合成塔的安全管理 (一)定期检验。 山东平阴“3.21”事故的发生后,山东、安徽等省质量技术监督局对在用的尿素合成塔及近几年以来的尿素合成塔检验报告进行了重点检验和查阅,通过检验和查阅检验报告发现,近三分之一的尿素合成塔存在裂纹等严重缺陷,大部分中、小化肥生产企业普遍存在“以修代检”现象。因此,各使用单位应当加强尿素合成塔的安全管理工作。对安全情况等级为 1 至 2 级的,每 3 年至少进行 1 次全面检验;对于安全情况等级为 3 级的,在每个停车检测、修理周期检测、修理时,须进行全面检验,且周期不得超过 18 个月。在进行全面检验时,应当认真检查尿素合成塔的运转记录尤其是开停车记录,同时应将合成塔的外保温层全部拆除,实行有效的检验检测方法,对内、外表面进行严格检验。对外层板检验发现...
