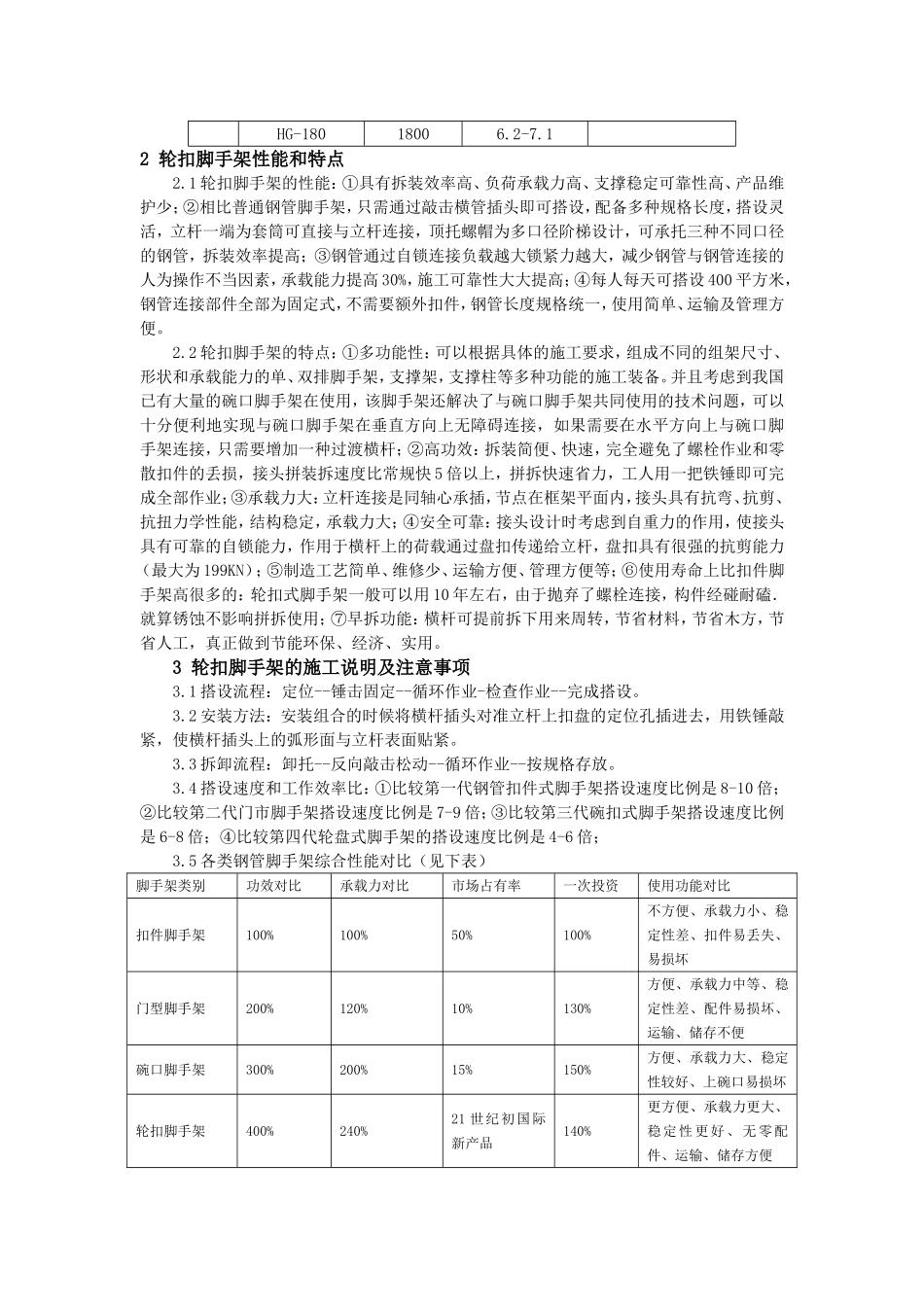

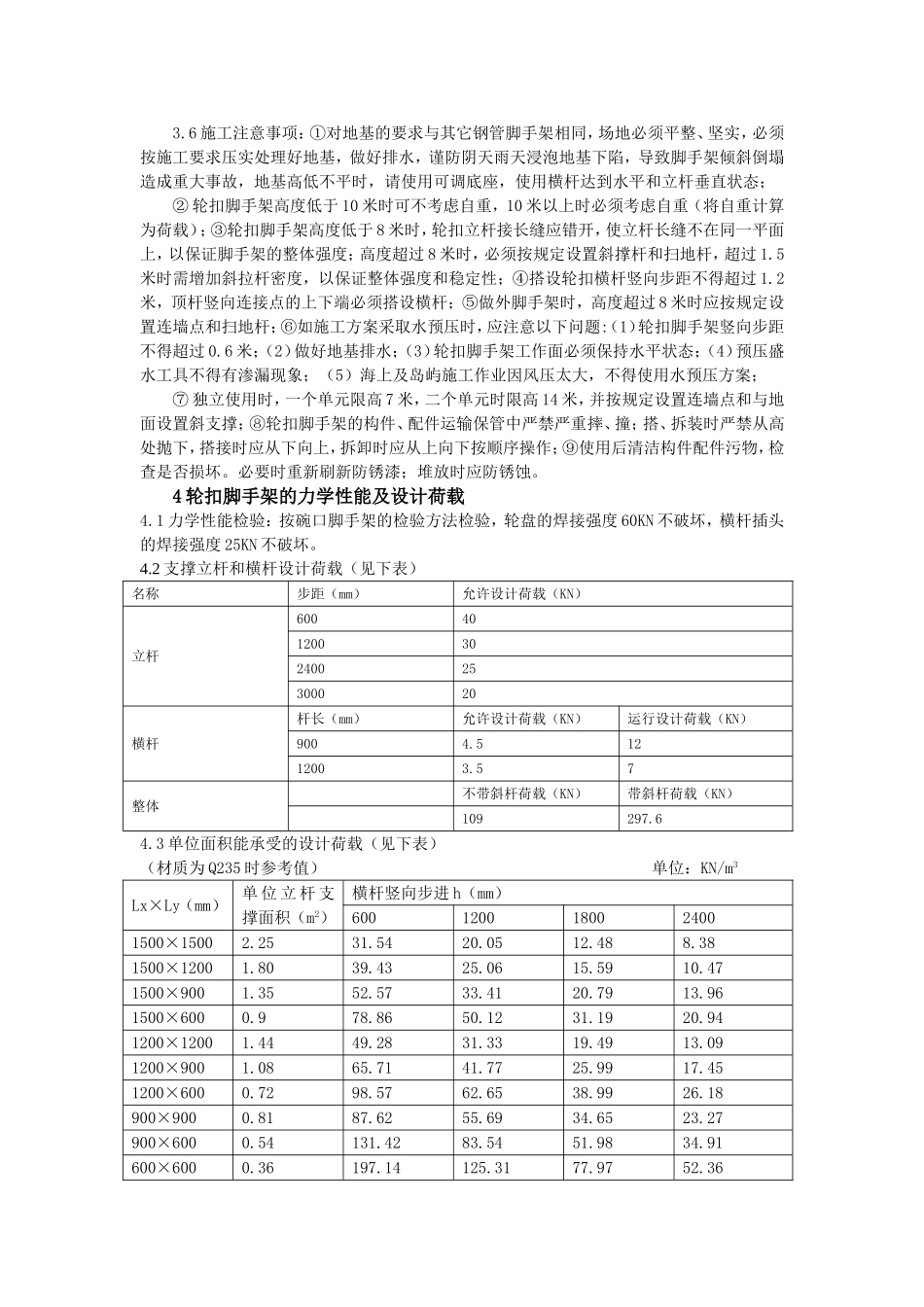

多功能轮扣（直插）式钢管脚手架梁军（中国十七冶集团有限公司安徽马鞍山243000）【摘要】轮扣式脚手架是新型脚手架，主要构件为立杆和横杆，立杆上每间隔一定距离设置有扣盘，扣盘上均匀分布有定位孔，横杆的两端分别设置有与定位孔对应扣接的插头，横杆插头有与立杆表面对应配合的弧形面，每个扣盘上同时可装4个横杆接头，位置任意。轮扣节点结构合理力杆轴向传力，使脚手架整体在三维空间、结构强度高、整体稳定性好、并具有可靠的自锁性能，能有效地提高脚手架的整架稳定强度和安全度，能更好的满足施工安全的需要。具有拼拆迅速、省力，结构稳定可靠，配备完善，通用性强，承载力大，安全可靠，易于加工，不易丢失，便于管理，易于运输，应用广泛等特点。【关键词】轮扣脚手架构造特点应用0引言轮扣式多功能脚手架是近年来根据国际发展趋势由我国自行开发设计并批量生产的技术先进的承插式钢管脚手架，已经广泛应用于房建、桥梁、隧道、地道桥、水塔、大跨度架棚等建筑，深受国内外施工单位的欢迎，并取得了良好的社会效益，有着广阔的发展前景。1轮扣脚手架基本构造轮扣接头是多功能轮扣式脚手架的核心部件，由轮扣、横接头、钢管组成。立杆每隔0.6、1.2、1.6米(规格不同)焊接一只轮扣，横杆上两端各焊接一只横插头，连接时把横杆端头的横插头插入轮扣上相应的孔内（见图），由于设计上的特点，只要用铁锤敲击横插头即可锁紧，横杆上加载荷时，锁紧更可靠。每只轮扣上可同时插接四只横杆，四只横杆互为90度。轮扣脚手架目前使用较多的是48mm×3.5mm、Q235焊管做构件管材，用58mm×4mm、Q235焊管做立杆连接管材。立杆是轮扣脚手架的主要受力杆件，横杆是脚手架的横向连接杆，由于该脚手架独特的设计特点，其横杆和立杆根据实际应用生产出了多种规格型号（见下表）型号A（mm）参考重量（Kg）备注立杆LG-303002.2-2.7壁厚为3.0mm-3.5mmLG-606003.2-3.5LG-909004.5-5LG-12012005.6-6.2LG-15015006.9-7.7LG-18018007.9-8.8LG-21021009.2-10.3LG-240240010.2-11.4LG-300300012.5-14.1横杆HG-303001.2-1.4HG-606002.2-2.5HG-909003.2-3.7HG-12012004.2-4.5HG-15015005.2-6多功能轮扣脚手架构造图HG-18018006.2-7.12轮扣脚手架性能和特点2.1轮扣脚手架的性能：①具有拆装效率高、负荷承载力高、支撑稳定可靠性高、产品维护少；②相比普通钢管脚手架，只需通过敲击横管插头即可搭设，配备多种规格长度，搭设灵活，立杆一端为套筒可直接与立杆连接，顶托螺帽为多口径阶梯设计，可承托三种不同口径的钢管，拆装效率提高；③钢管通过自锁连接负载越大锁紧力越大，减少钢管与钢管连接的人为操作不当因素，承载能力提高30%，施工可靠性大大提高；④每人每天可搭设400平方米，钢管连接部件全部为固定式，不需要额外扣件，钢管长度规格统一，使用简单、运输及管理方便。2.2轮扣脚手架的特点：①多功能性：可以根据具体的施工要求，组成不同的组架尺寸、形状和承载能力的单、双排脚手架，支撑架，支撑柱等多种功能的施工装备。并且考虑到我国已有大量的碗口脚手架在使用，该脚手架还解决了与碗口脚手架共同使用的技术问题，可以十分便利地实现与碗口脚手架在垂直方向上无障碍连接，如果需要在水平方向上与碗口脚手架连接，只需要增加一种过渡横杆；②高功效：拆装简便、快速，完全避免了螺栓作业和零散扣件的丢损，接头拼装拆速度比常规快5倍以上，拼拆快速省力，工人用一把铁锤即可完成全部作业；③承载力大：立杆连接是同轴心承插，节点在框架平面内，接头具有抗弯、抗剪、抗扭力学性能，结构稳定，承载力大；④安全可靠：接头设计时考虑到自重力的作用，使接头具有可靠的自锁能力，作用于横杆上的荷载通过盘扣传递给立杆，盘扣具有很强的抗剪能力（最大为199KN）；⑤制造工艺简单、维修少、运输方便、管理方便等；⑥使用寿命上比扣件脚手架高很多的：轮扣式脚手架一般可以用10年左右，由于抛弃了螺栓连接，构件经碰耐磕．就算锈蚀不影响拼拆使用；⑦早拆功能：横杆可提前拆下用来周转，节省材料，节省木方，节省人工，真正做到节能环保、经济、实用。3轮扣脚手架的施工说明及注意事项3.1搭...
