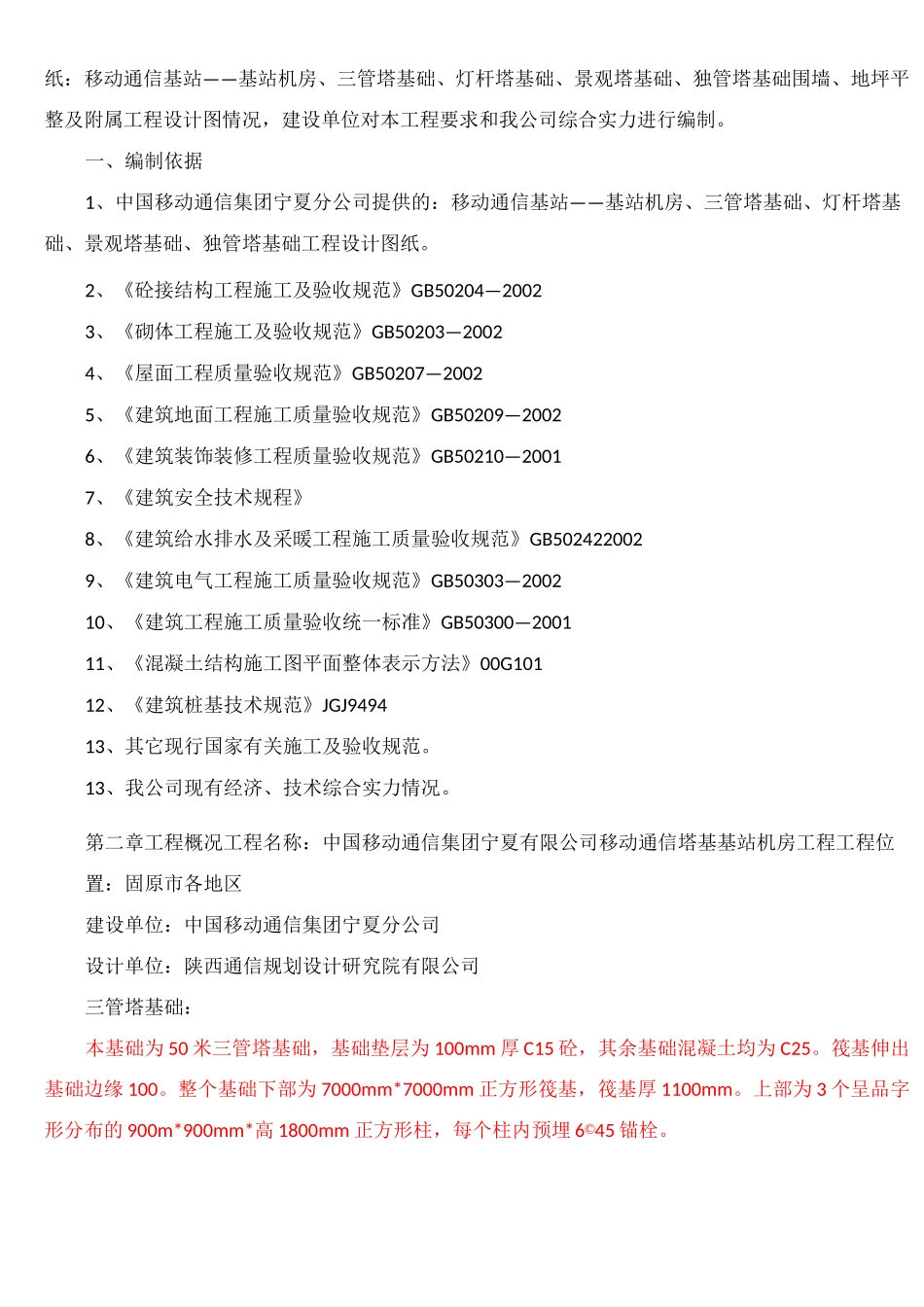

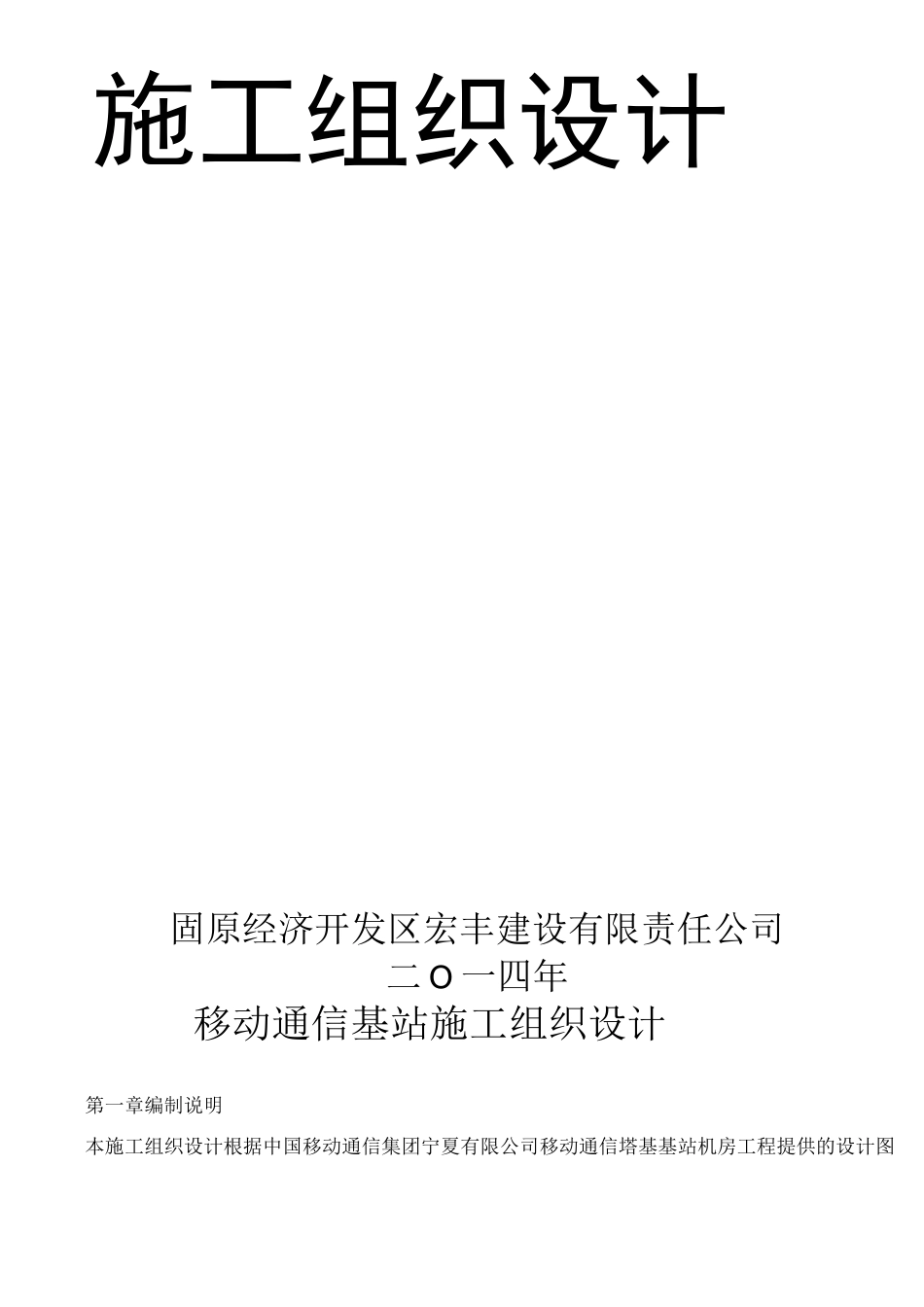

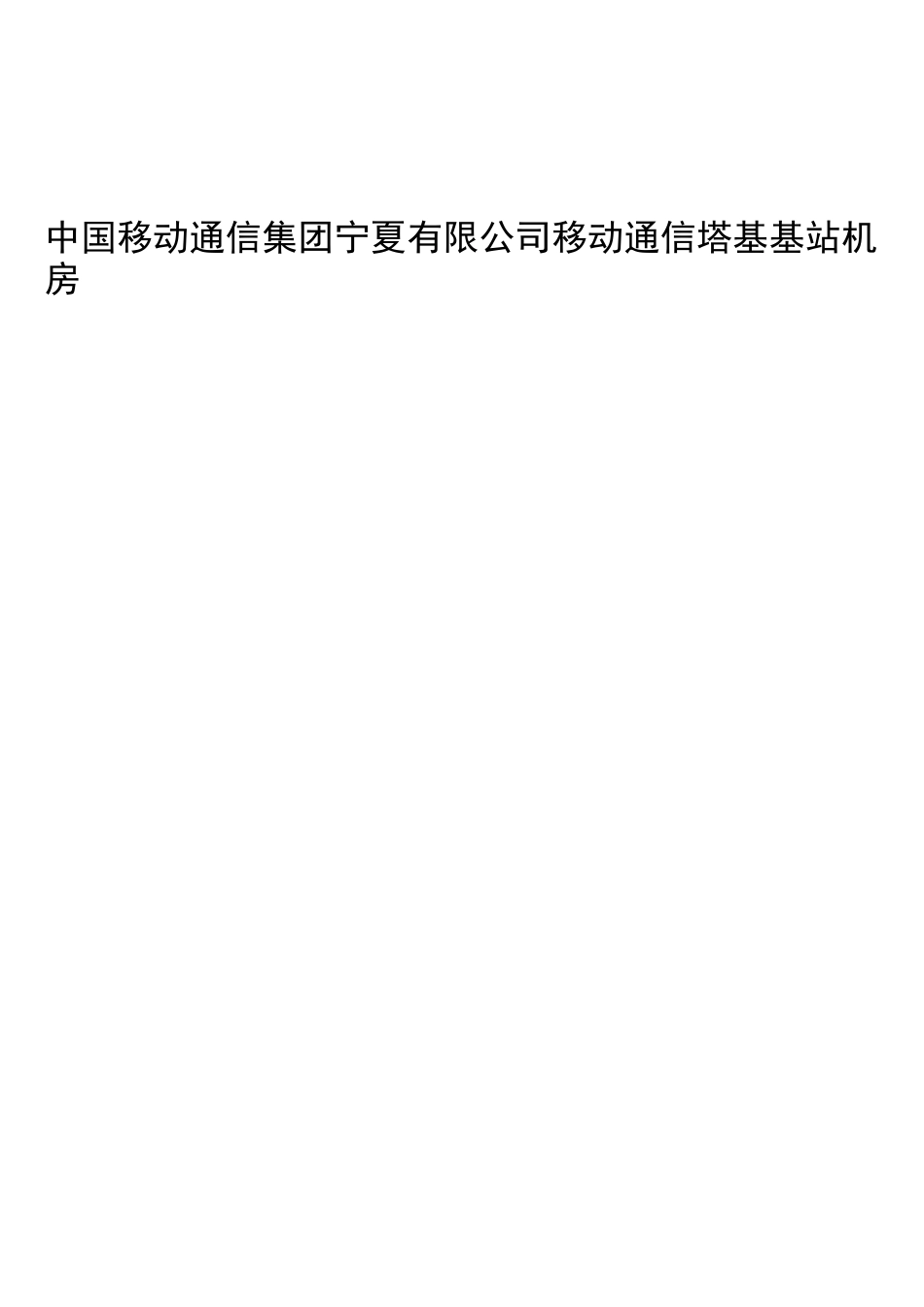

中国移动通信集团宁夏有限公司移动通信塔基基站机房施工组织设计固原经济开发区宏丰建设有限责任公司二 O 一四年移动通信基站施工组织设计第一章编制说明本施工组织设计根据中国移动通信集团宁夏有限公司移动通信塔基基站机房工程提供的设计图纸：移动通信基站——基站机房、三管塔基础、灯杆塔基础、景观塔基础、独管塔基础围墙、地坪平整及附属工程设计图情况，建设单位对本工程要求和我公司综合实力进行编制。一、编制依据1、中国移动通信集团宁夏分公司提供的：移动通信基站——基站机房、三管塔基础、灯杆塔基础、景观塔基础、独管塔基础工程设计图纸。2、《砼接结构工程施工及验收规范》GB50204—20023、《砌体工程施工及验收规范》GB50203—20024、《屋面工程质量验收规范》GB50207—20025、《建筑地面工程施工质量验收规范》GB50209—20026、《建筑装饰装修工程质量验收规范》GB50210—20017、《建筑安全技术规程》8、《建筑给水排水及采暖工程施工质量验收规范》GB5024220029、《建筑电气工程施工质量验收规范》GB50303—200210、《建筑工程施工质量验收统一标准》GB50300—200111、《混凝土结构施工图平面整体表示方法》00G10112、《建筑桩基技术规范》JGJ949413、其它现行国家有关施工及验收规范。13、我公司现有经济、技术综合实力情况。第二章工程概况工程名称：中国移动通信集团宁夏有限公司移动通信塔基基站机房工程工程位置：固原市各地区建设单位：中国移动通信集团宁夏分公司设计单位：陕西通信规划设计研究院有限公司三管塔基础：本基础为 50 米三管塔基础，基础垫层为 100mm 厚 C15 砼，其余基础混凝土均为 C25。筏基伸出基础边缘 100。整个基础下部为 7000mm*7000mm 正方形筏基，筏基厚 1100mm。上部为 3 个呈品字形分布的 900m*900mm*高 1800mm 正方形柱，每个柱内预埋 6©45 锚栓。角钢塔现浇钢筋砼基础：本基础为 60 米角钢塔基础，采用条形现浇钢筋混凝土基础，基础垫层为 100mm 厚 C15 砼，其余基础混凝土均为 C25。筏基伸出基础边缘 100。整个基础布置为“回”形，其中基础下部为 1600mm 宽、800mm 厚条形基础，筏基厚 1100mm。上部为 4 个呈正方形均匀分布的 900m*900mm*高 2600mm 正方形柱，每个柱内预埋 4©50 锚栓。基础挖至设计标高后进行验槽，基坑回填时，回填土必须分层夯实，容重 216KN/m3。本铁塔正下方最大可居中建设 5*5m 塔下机房。机房工程：结构类型：一层砖...
