90平方米三层别墅设计图

90平方米三层别墅设计图_第1页
1/3
90平方米三层别墅设计图_第2页
2/3
90平方米三层别墅设计图_第3页
3/3

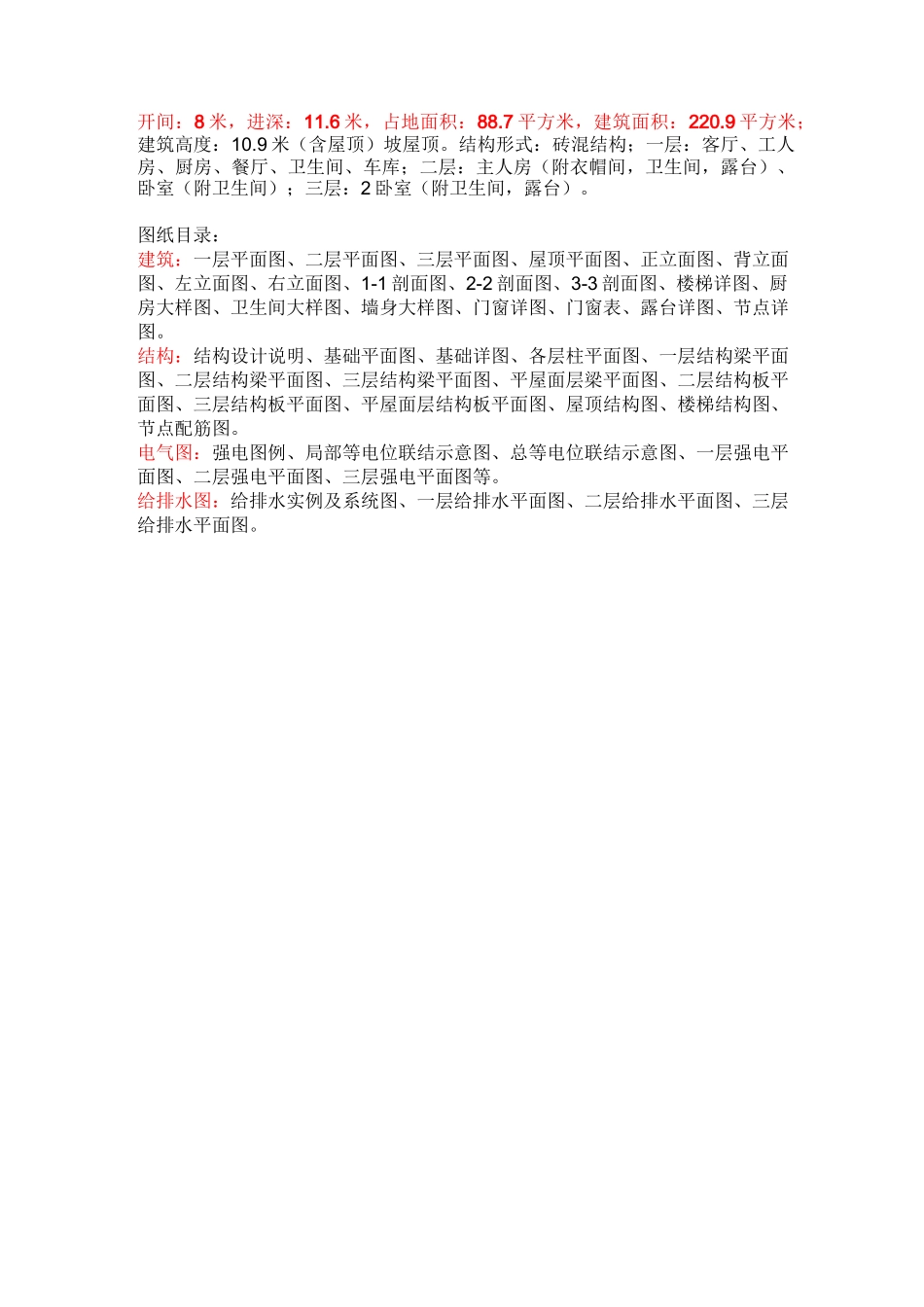

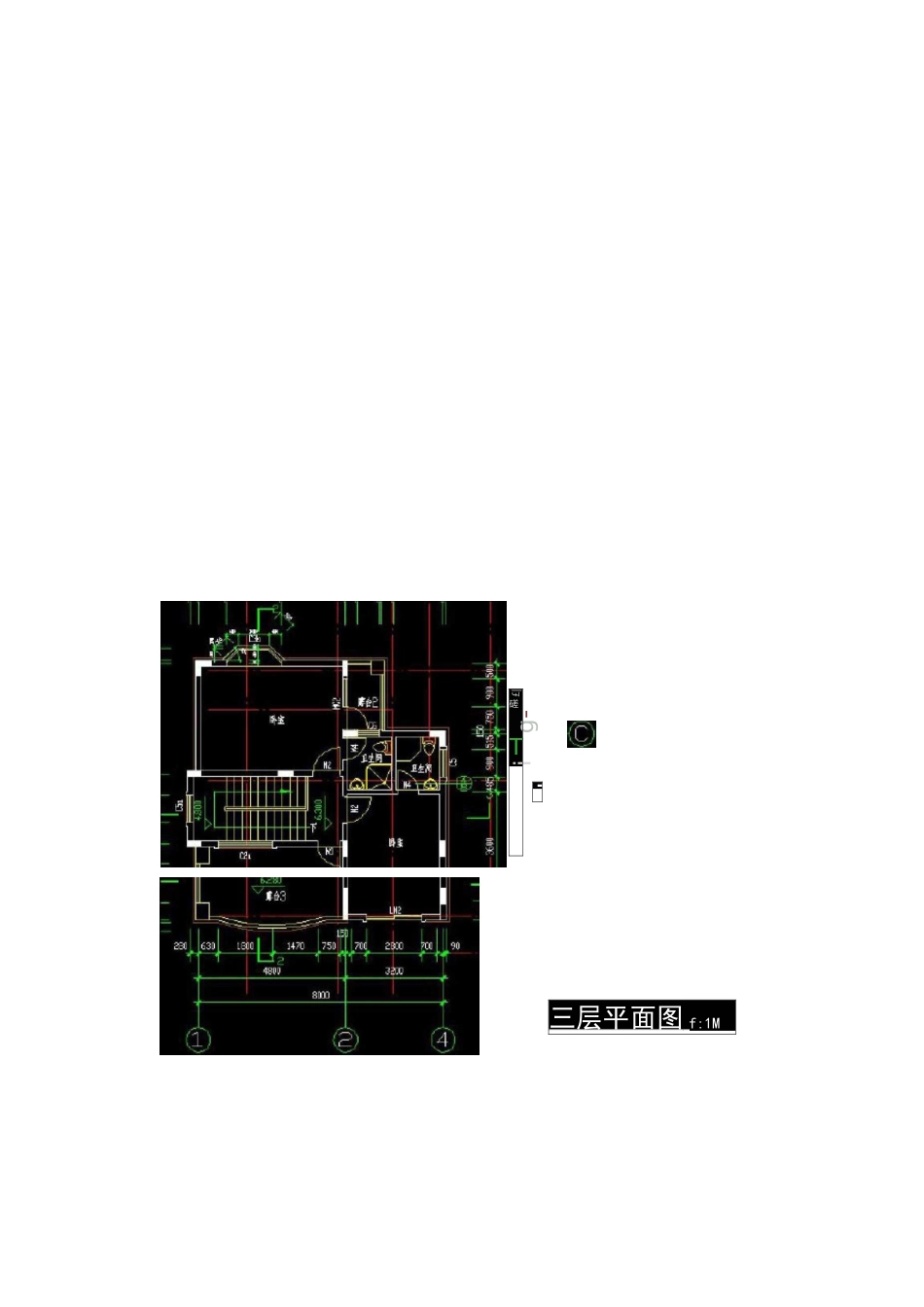

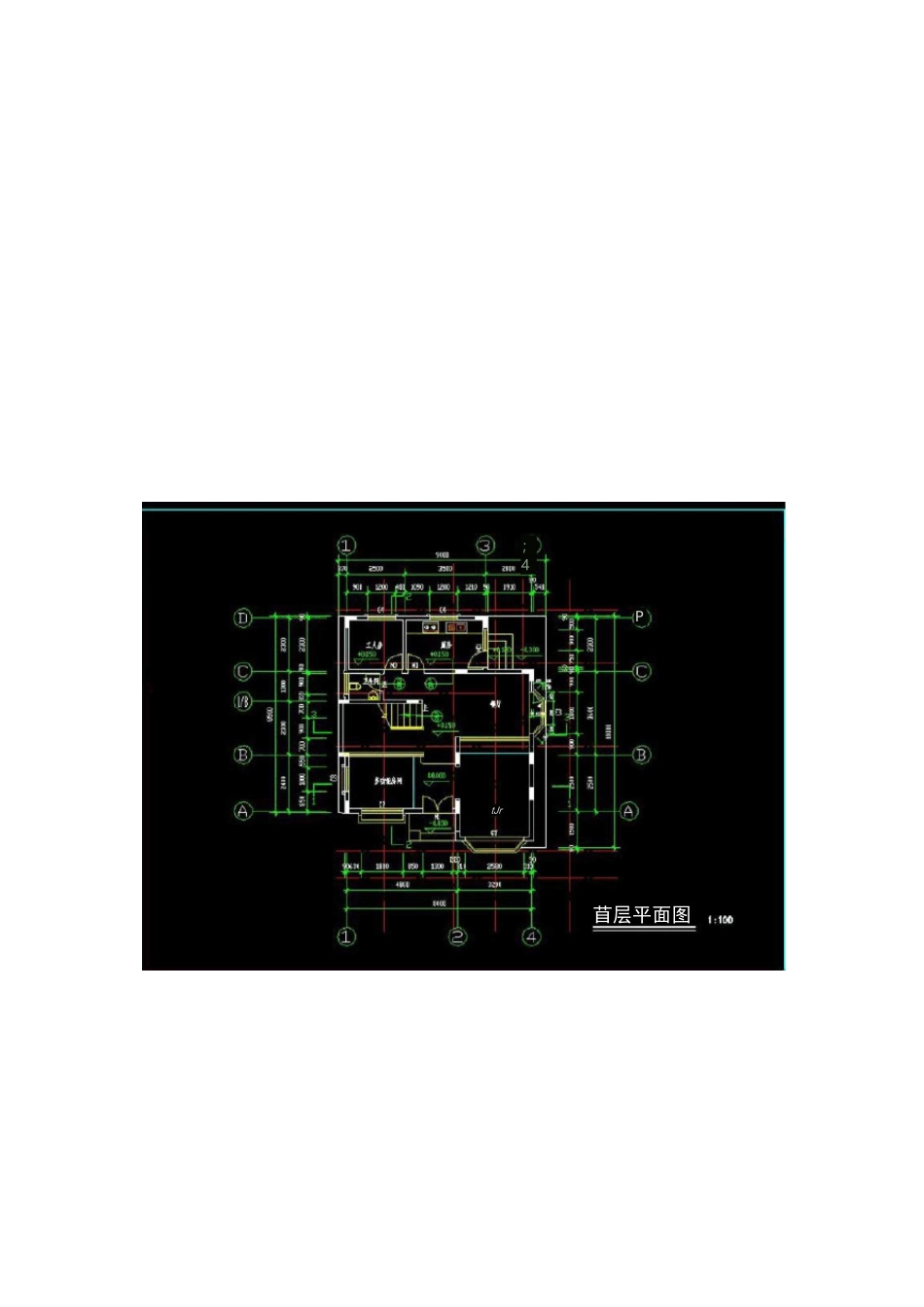

开间:8 米,进深:11.6 米,占地面积:88.7 平方米,建筑面积:220.9 平方米;建筑高度:10.9 米(含屋顶)坡屋顶。结构形式:砖混结构;一层:客厅、工人房、厨房、餐厅、卫生间、车库;二层:主人房(附衣帽间,卫生间,露台)、卧室(附卫生间);三层:2 卧室(附卫生间,露台)。图纸目录:建筑:一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1 剖面图、2-2 剖面图、3-3 剖面图、楼梯详图、厨房大样图、卫生间大样图、墙身大样图、门窗详图、门窗表、露台详图、节点详图。结构:结构设计说明、基础平面图、基础详图、各层柱平面图、一层结构梁平面图、二层结构梁平面图、三层结构梁平面图、平屋面层梁平面图、二层结构板平面图、三层结构板平面图、平屋面层结构板平面图、屋顶结构图、楼梯结构图、节点配筋图。电气图:强电图例、局部等电位联结示意图、总等电位联结示意图、一层强电平面图、二层强电平面图、三层强电平面图等。给排水图:给排水实例及系统图、一层给排水平面图、二层给排水平面图、三层给排水平面图。;4PtJr苜层平面图I£|磋g-Ti三层平面图 f:1M
