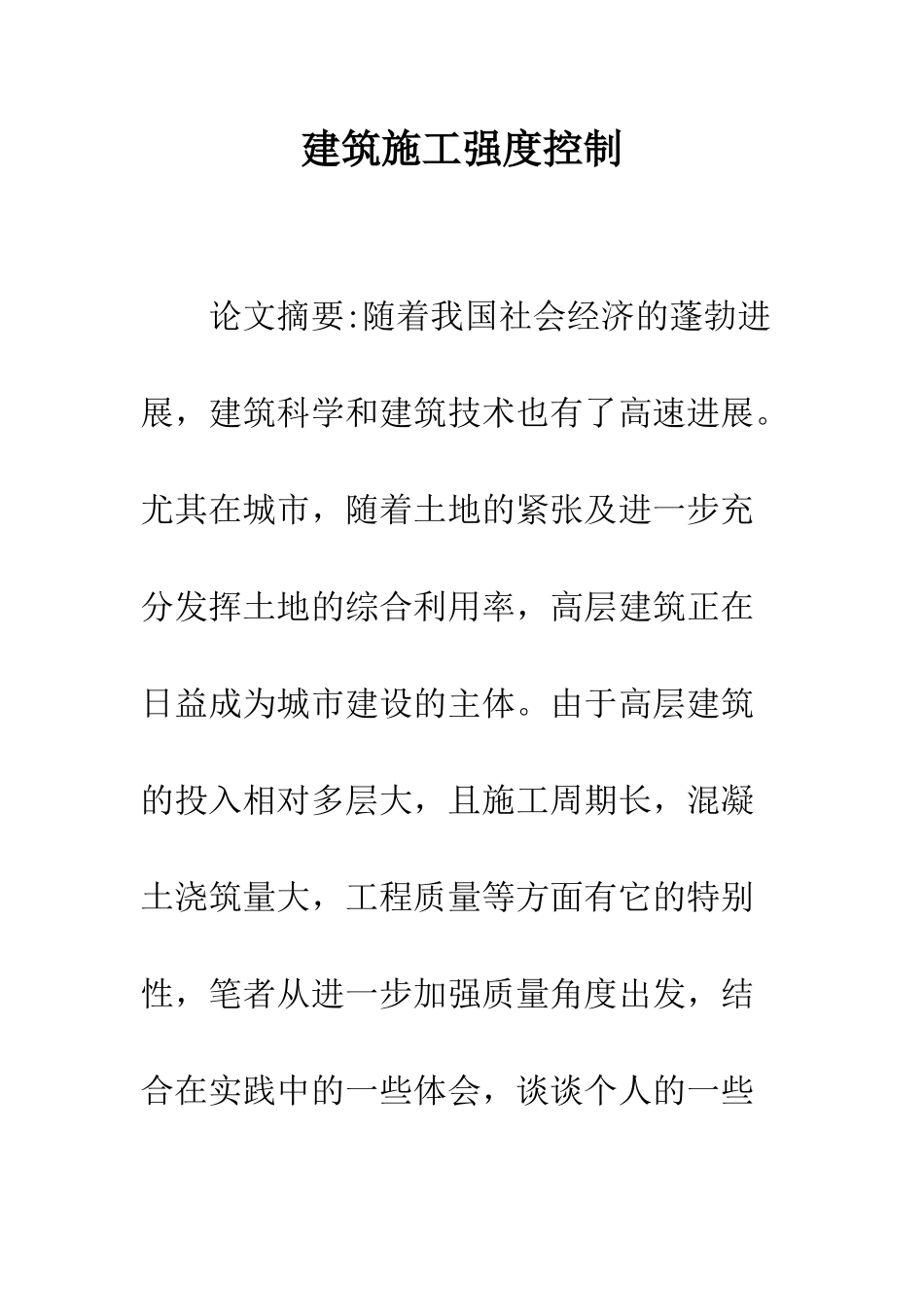

建筑施工强度控制

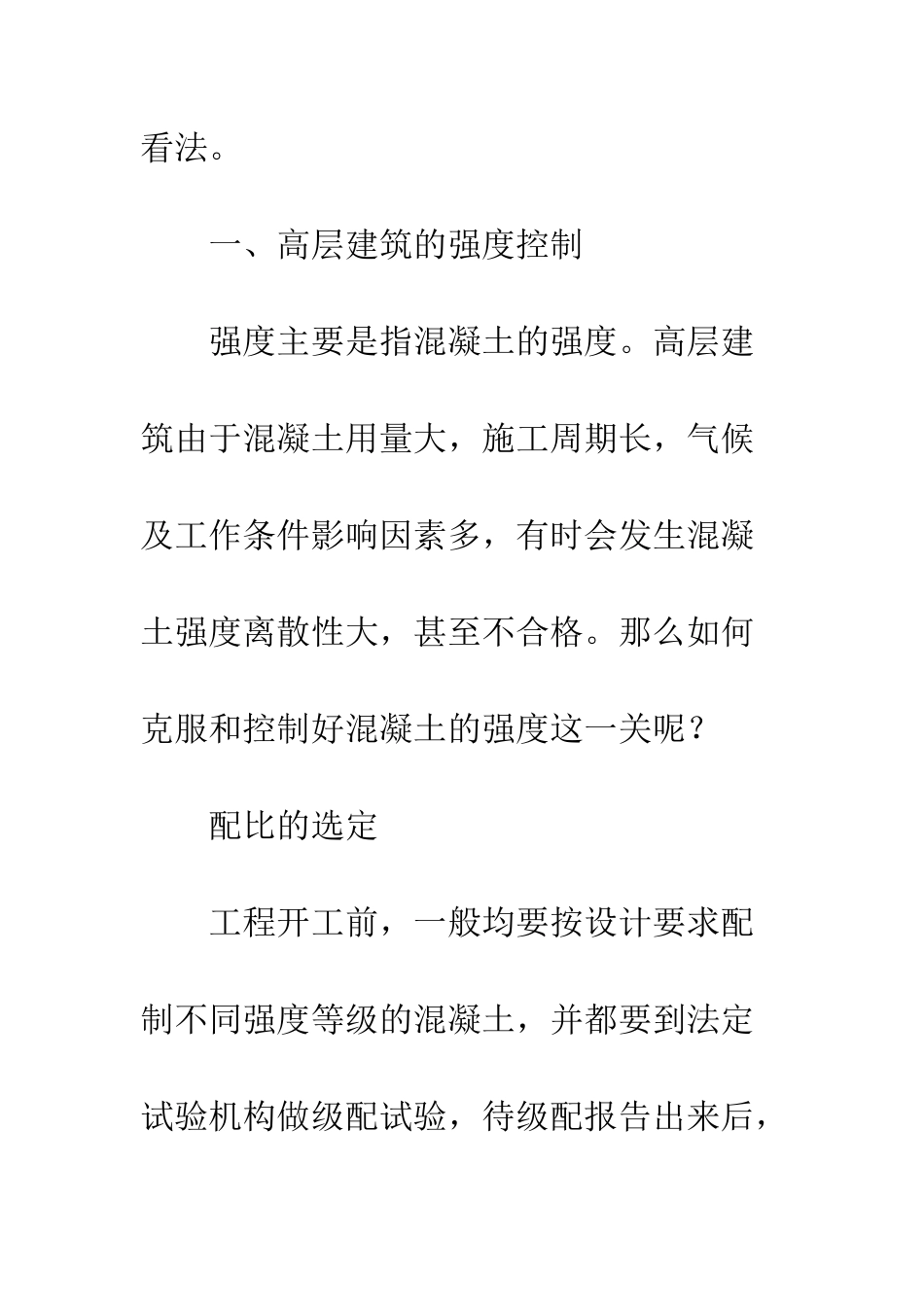

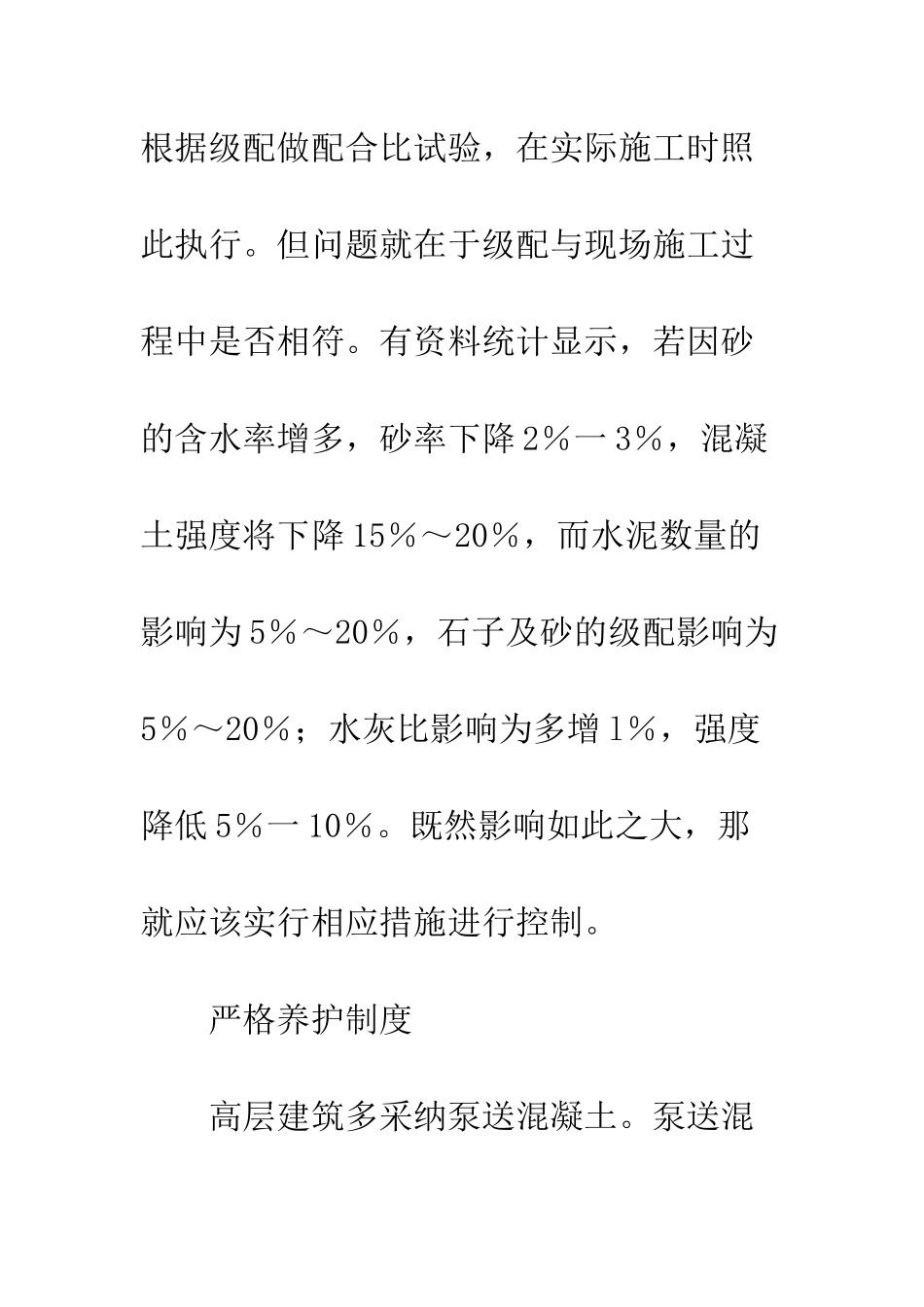

建筑施工强度控制 论文摘要:随着我国社会经济的蓬勃进展，建筑科学和建筑技术也有了高速进展。尤其在城市，随着土地的紧张及进一步充分发挥土地的综合利用率，高层建筑正在日益成为城市建设的主体。由于高层建筑的投入相对多层大，且施工周期长，混凝土浇筑量大，工程质量等方面有它的特别性，笔者从进一步加强质量角度出发，结合在实践中的一些体会，谈谈个人的一些看法。 一、高层建筑的强度控制 强度主要是指混凝土的强度。高层建筑由于混凝土用量大，施工周期长，气候及工作条件影响因素多，有时会发生混凝土强度离散性大，甚至不合格。那么如何克服和控制好混凝土的强度这一关呢？ 配比的选定 工程开工前，一般均要按设计要求配制不同强度等级的混凝土，并都要到法定试验机构做级配试验，待级配报告出来后，根据级配做配合比试验，在实际施工时照此执行。但问题就在于级配与现场施工过程中是否相符。有资料统计显示，若因砂的含水率增多，砂率下降 2％一 3％，混凝土强度将下降 15％～20％，而水泥数量的影响为 5％～20％，石子及砂的级配影响为5％～20％；水灰比影响为多增 l％，强度降低 5％一 10％。既然影响如此之大，那就应该实行相应措施进行控制。 严格养护制度 高层建筑多采纳泵送混凝土。泵送混凝土不仅能缩短施工周期，而且能改善混凝土的施工性能。但在某些工程上的使用表明，在配比、原材料、振捣控制严格的情况下，仍出现混凝土强度不足。分析其原因，多为抢工期、养护时间严重不足。据有关专家测试结果，其强度比全湿养护28 天：全湿养护 3 天：空气中养护 28d 分别为 2：：1.由此可见养护的重要性。 加强混凝土强度评定 剔除试块制作的不法律规范现象。当混凝土试块的强度测试大于设计强度时，是否就是强度评定合格了呢？不尽然。《混凝土强度检验评定标准》规定，混凝土强度应分批进行检验评定。一个验收批的混凝土应由强度等级相同、龄期相同以及生产工艺条件和配比基本相同的混凝土组成。 根据相应条件选定一种，这其中都涉及到一个标准差问题。高层建筑由于施工周期、混凝土的浇筑、养护等气候条件相差大，混凝土试验值的离散性也较大，即标准差过大，如笼统地作为一批来评定，很可能不合格，因此应分批，按条件基本相同的划为一批进行评定，这样做既符合国家法律规范要求，也符合现场实际。 二、高层建筑“三线”控制 轴线、标高、垂直度类似于建筑物的经络。对高层建筑来说，由于涉及面广，操...
