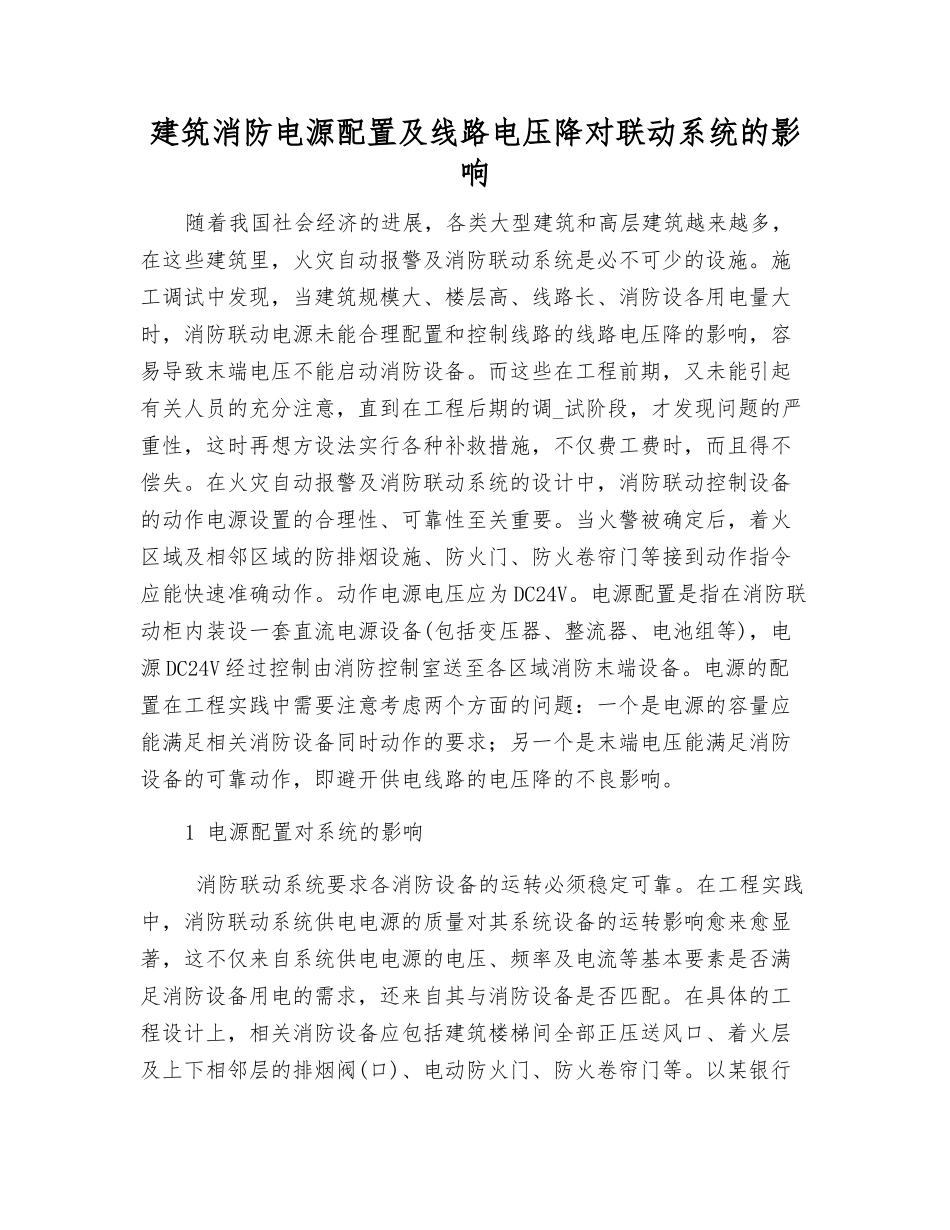

建筑消防电源配置及线路电压降对联动系统的影响随着我国社会经济的进展，各类大型建筑和高层建筑越来越多，在这些建筑里，火灾自动报警及消防联动系统是必不可少的设施。施工调试中发现，当建筑规模大、楼层高、线路长、消防设各用电量大时，消防联动电源未能合理配置和控制线路的线路电压降的影响，容易导致末端电压不能启动消防设备。而这些在工程前期，又未能引起有关人员的充分注意，直到在工程后期的调_试阶段，才发现问题的严重性，这时再想方设法实行各种补救措施，不仅费工费时，而且得不偿失。在火灾自动报警及消防联动系统的设计中，消防联动控制设备的动作电源设置的合理性、可靠性至关重要。当火警被确定后，着火区域及相邻区域的防排烟设施、防火门、防火卷帘门等接到动作指令应能快速准确动作。动作电源电压应为 DC24V。电源配置是指在消防联动柜内装设一套直流电源设备(包括变压器、整流器、电池组等)，电源 DC24V 经过控制由消防控制室送至各区域消防末端设备。电源的配置在工程实践中需要注意考虑两个方面的问题：一个是电源的容量应能满足相关消防设备同时动作的要求；另一个是末端电压能满足消防设备的可靠动作，即避开供电线路的电压降的不良影响。1 电源配置对系统的影响 消防联动系统要求各消防设备的运转必须稳定可靠。在工程实践中，消防联动系统供电电源的质量对其系统设备的运转影响愈来愈显著，这不仅来自系统供电电源的电压、频率及电流等基本要素是否满足消防设备用电的需求，还来自其与消防设备是否匹配。在具体的工程设计上，相关消防设备应包括建筑楼梯间全部正压送风口、着火层及上下相邻层的排烟阀(口)、电动防火门、防火卷帘门等。以某银行中心建筑为例，每层有防火门 4 扇，排烟口 2 个，18 层建筑有 2 个防烟楼梯，楼梯间正压送风口 36 个。按消防法律规范，上述消防设备同时动作的总电流为： I 总=3×(2I1+4I2)+36xI3 式中：I1——排烟阀动作电流 I2——防火门动作电流 I3——送风阀动作电流 根据：I1=0．8A I2=0．4A I3=0．8A 故： I 总=3×(2×0．8+40×0．4)+36×0．8=38．7A该大楼在进行联动试验时，消防中心给出启动指令，送风机、排烟机正常运转，送风阀、排烟阀却不动。经过实测，电源输出不足24V，究其原因，此电源额定输出电流为 36A，当负载电流大于额定电流时，电源保护电路动作而降低输出电压，导致送风阀、排烟阀处电压过低而不能启动。2 线路电压降对系统的影响 ...
