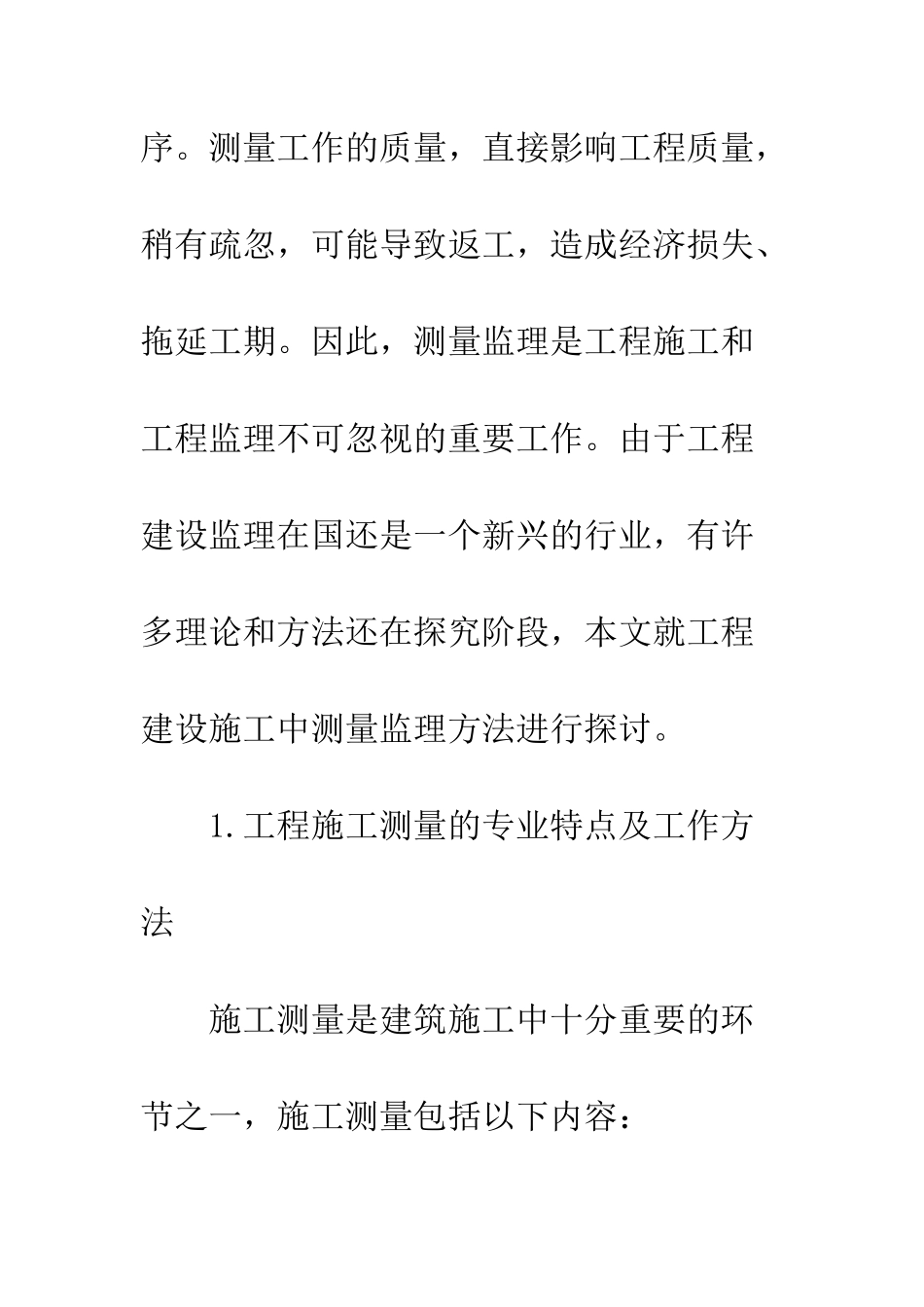

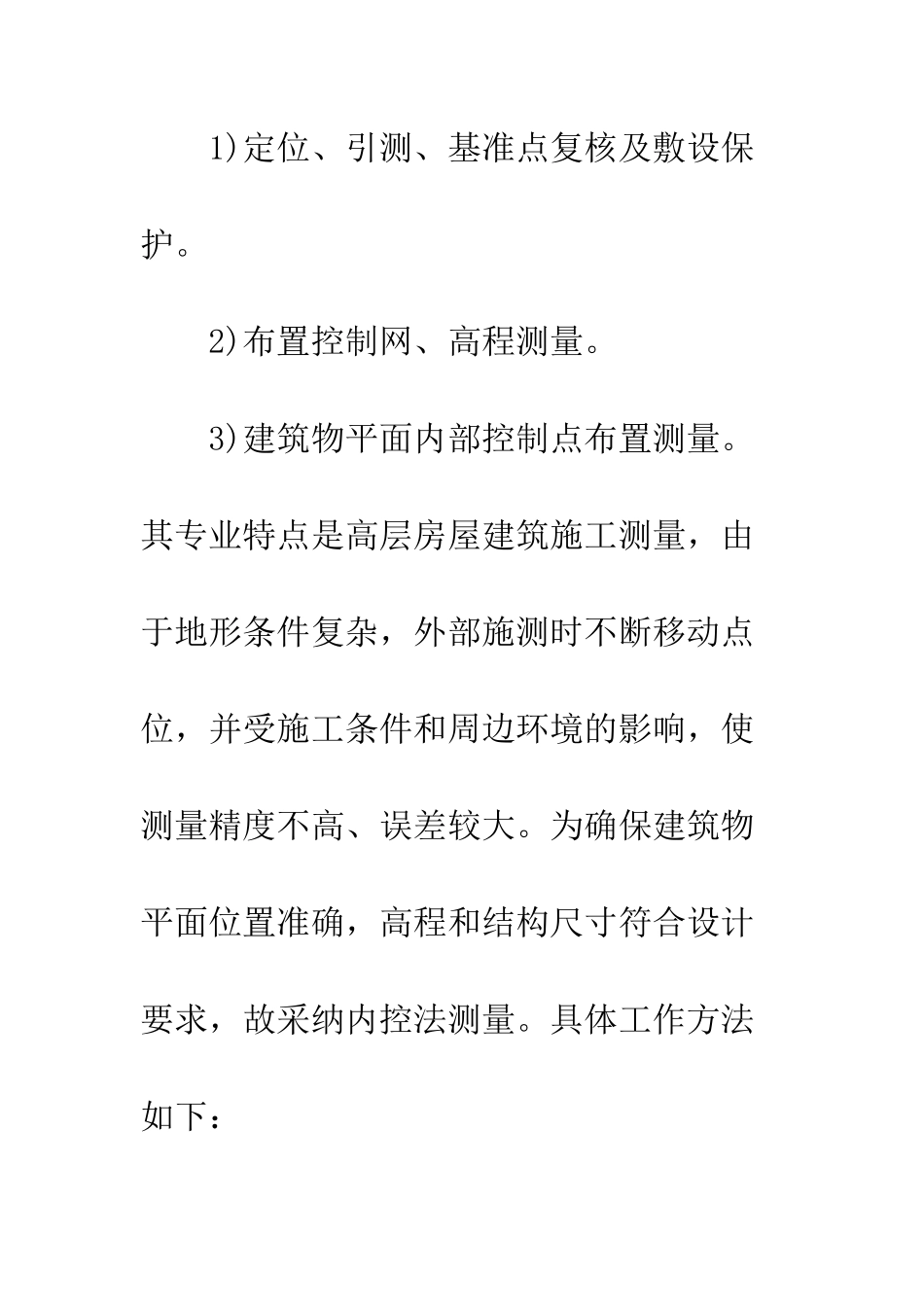

建筑物平面内部控制点测量安排 指监理单位受项目法人的委托,建筑工程建设监理。依据国家批准的工程项目建设文件、有关工程建设的法律、法规和工程建设监理合同以及相关的工程建设承包合同等,对工程建设实施监督管理。施工监理,指工程建设施工阶段的监理工作。测量监理是整个监理工作的一部分。施工阶段,测量工作贯穿于全过程,即是施工的基础工作,又是各分项工作的先导性工序。测量工作的质量,直接影响工程质量,稍有疏忽,可能导致返工,造成经济损失、拖延工期。因此,测量监理是工程施工和工程监理不可忽视的重要工作。由于工程建设监理在国还是一个新兴的行业,有许多理论和方法还在探究阶段,本文就工程建设施工中测量监理方法进行探讨。 1.工程施工测量的专业特点及工作方法 施工测量是建筑施工中十分重要的环节之一,施工测量包括以下内容: 1)定位、引测、基准点复核及敷设保护。 2)布置控制网、高程测量。 3)建筑物平面内部控制点布置测量。其专业特点是高层房屋建筑施工测量,由于地形条件复杂,外部施测时不断移动点位,并受施工条件和周边环境的影响,使测量精度不高、误差较大。为确保建筑物平面位置准确,高程和结构尺寸符合设计要求,故采纳内控法测量。具体工作方法如下: a.基坑开挖施工前,对业主或规划部门提供的建筑物控制坐标点复核,结合施工图设计的轴线尺寸进行定位、检查、引桩建立控制网,并严格按要求做好控制基准点的敷设和保护。 b.测量根据施工图设计轴线位置,考虑基础宽度和基础埋深、放坡宽度等因素,确定基槽开挖尺寸和定位控制。 c.基槽开挖完成以后,在建筑物控制线方向设置龙门 板,依据基准控制点将轴线及 0.00的标高标注在龙门板上,以此控制建筑物的平面定位和高程测量。 d.在 0.00 结构层上,依据测量放线施工方案,基准控制点,在平面内选定相对控制点位置,埋置钢板,经复测校正后,做好控制点,用水准仪将高程引测在每个控制点上,并对高程测量误差进行校正,用来控制每层层高和总体的高度。 e.在每层楼板结构相对于控制点位置上预留孔洞。定位放线施测时,一方面用激光铅锤仪支于控制点上,调平对中后向上投点;另一方面在各层预留洞上磨砂玻璃,经纬仪支设在该洞口上,对中铅锤仪投上光点,调平施测,放出各轴线的控制线后,再用钢尺对其他轴线进行细分。钢尺在经纬仪投测的指引下,测距划分精度是比较高的,往返施测校核放线误差。依此类推,各层施工均按此方法测量。...
