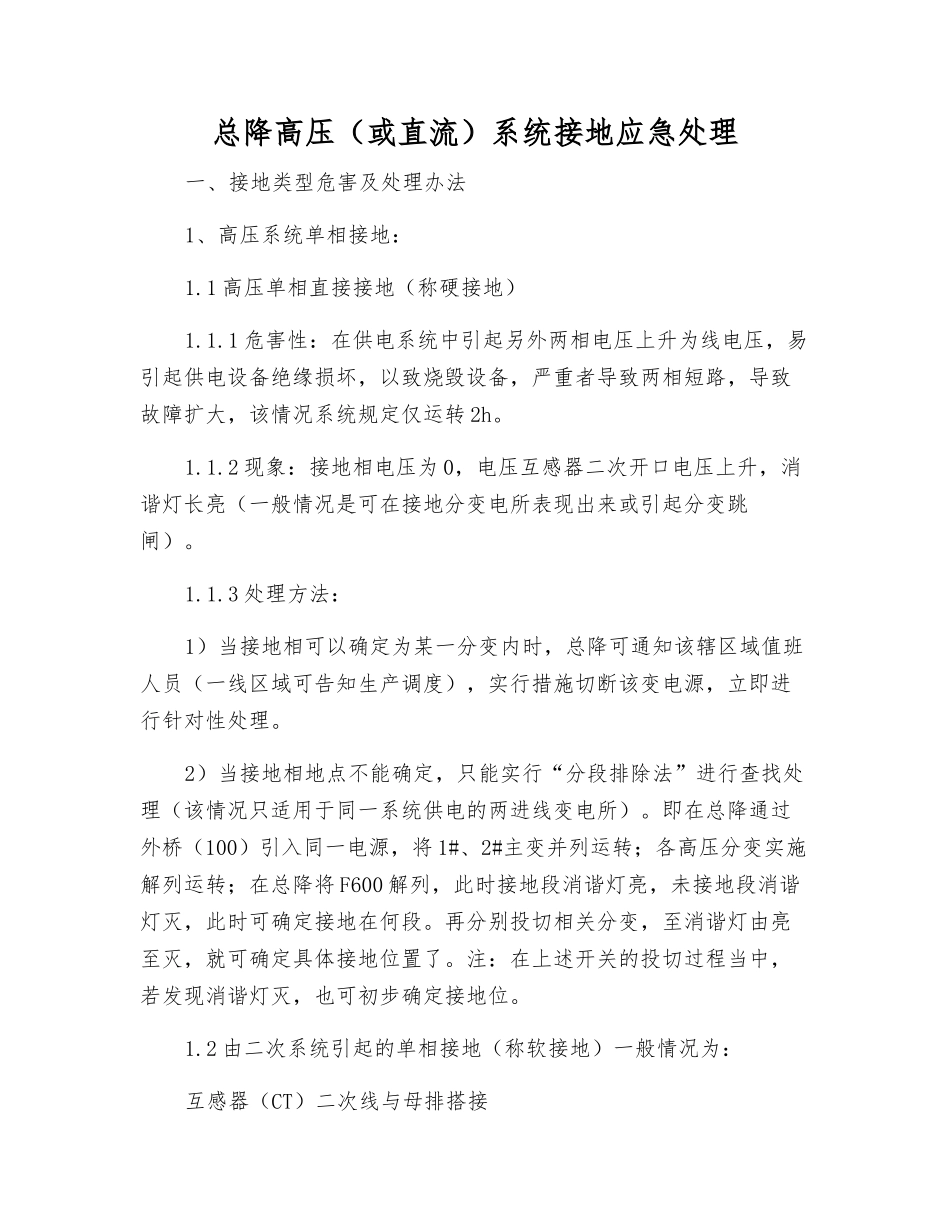

总降高压（或直流）系统接地应急处理一、接地类型危害及处理办法1、高压系统单相接地：1.1 高压单相直接接地（称硬接地）1.1.1 危害性：在供电系统中引起另外两相电压上升为线电压，易引起供电设备绝缘损坏，以致烧毁设备，严重者导致两相短路，导致故障扩大，该情况系统规定仅运转 2h。1.1.2 现象：接地相电压为 0，电压互感器二次开口电压上升，消谐灯长亮（一般情况是可在接地分变电所表现出来或引起分变跳闸）。1.1.3 处理方法：1）当接地相可以确定为某一分变内时，总降可通知该辖区域值班人员（一线区域可告知生产调度），实行措施切断该变电源，立即进行针对性处理。2）当接地相地点不能确定，只能实行“分段排除法”进行查找处理（该情况只适用于同一系统供电的两进线变电所）。即在总降通过外桥（100）引入同一电源，将 1#、2#主变并列运转；各高压分变实施解列运转；在总降将 F600 解列，此时接地段消谐灯亮，未接地段消谐灯灭，此时可确定接地在何段。再分别投切相关分变，至消谐灯由亮至灭，就可确定具体接地位置了。注：在上述开关的投切过程当中，若发现消谐灯灭，也可初步确定接地位。1.2 由二次系统引起的单相接地（称软接地）一般情况为：互感器（CT）二次线与母排搭接1.2.1 现象：接地相电压为 0，消谐灯长亮。1.2.2 处理方法：按“分段排除法”解决。1.3 电动机弧光接地1.3.1 现象：弧光接地相电压急骤变化，消谐灯间隙闪亮。该情况可能导致分变内电压互感器主保险烧断，该开关跳闸。1.3.2 处理方法：该情况在接地点闪弧，有异常声响，该情况可能导致短路，应当立即告知高压电机所属班组立即进行处理。1.4 系统谐振：因系统引入变频及其它装置，感抗=容抗时，极易引起系统谐振，此时消谐灯明并出现异常声，当谐振条件不具备时，消谐灯灭。（特别注意：该情况极易导致分变内 Y/YO 接法电压互感器主保险烧坏）。2、电压互感器二次系统单相接地二次接地相保险熔断，进行查找，针对处理。3、直流系统单相接地3.1 现象：直流屏可检测出。其危害性是：当出现第二点接地时，保护及开关跳闸。3.2 处理方式：该故障点处理有一定难度，在直流系统中实施分段查找，确定分段点后，然后再实施分柜查找，直至问题点检出并处理。
