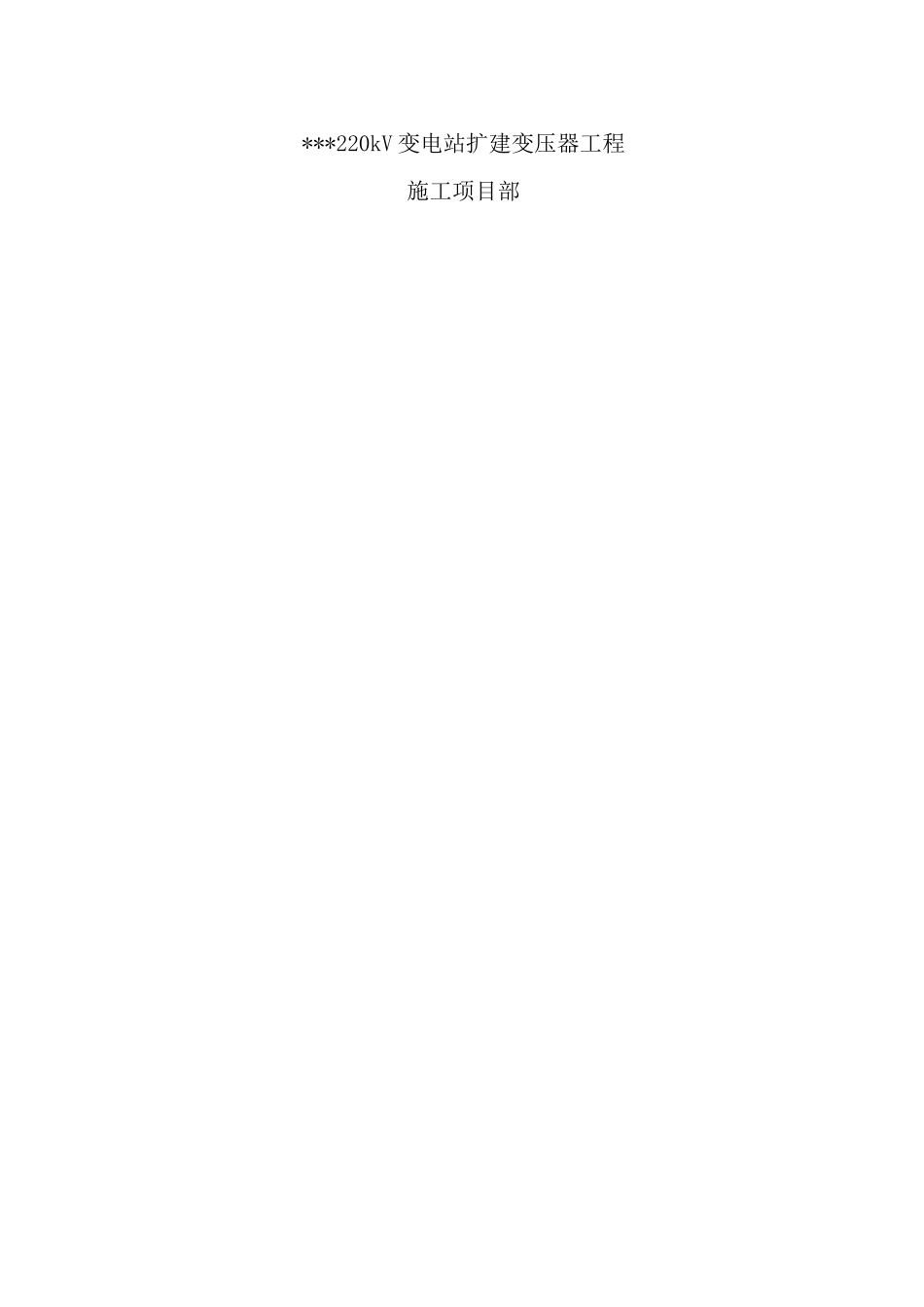

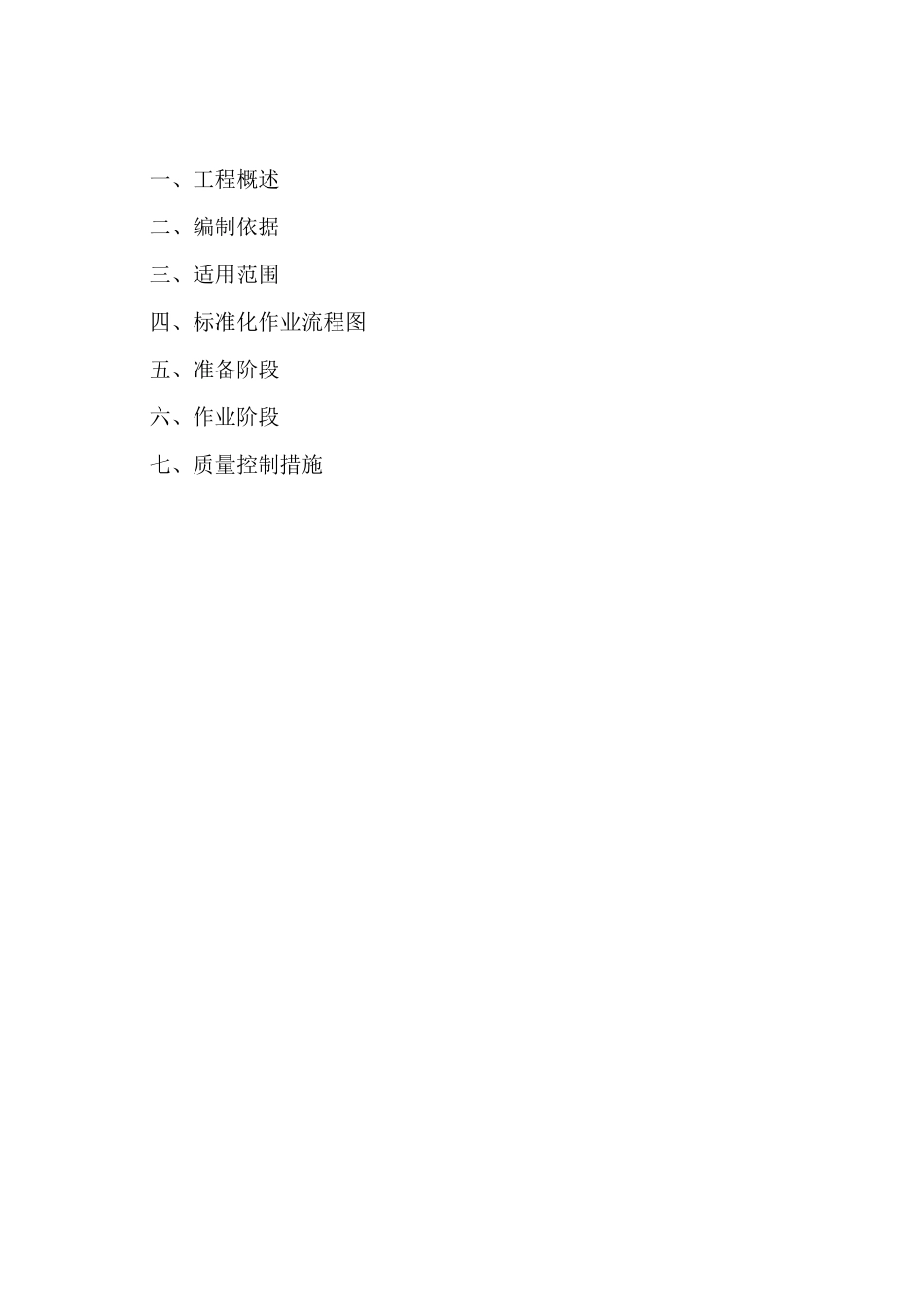

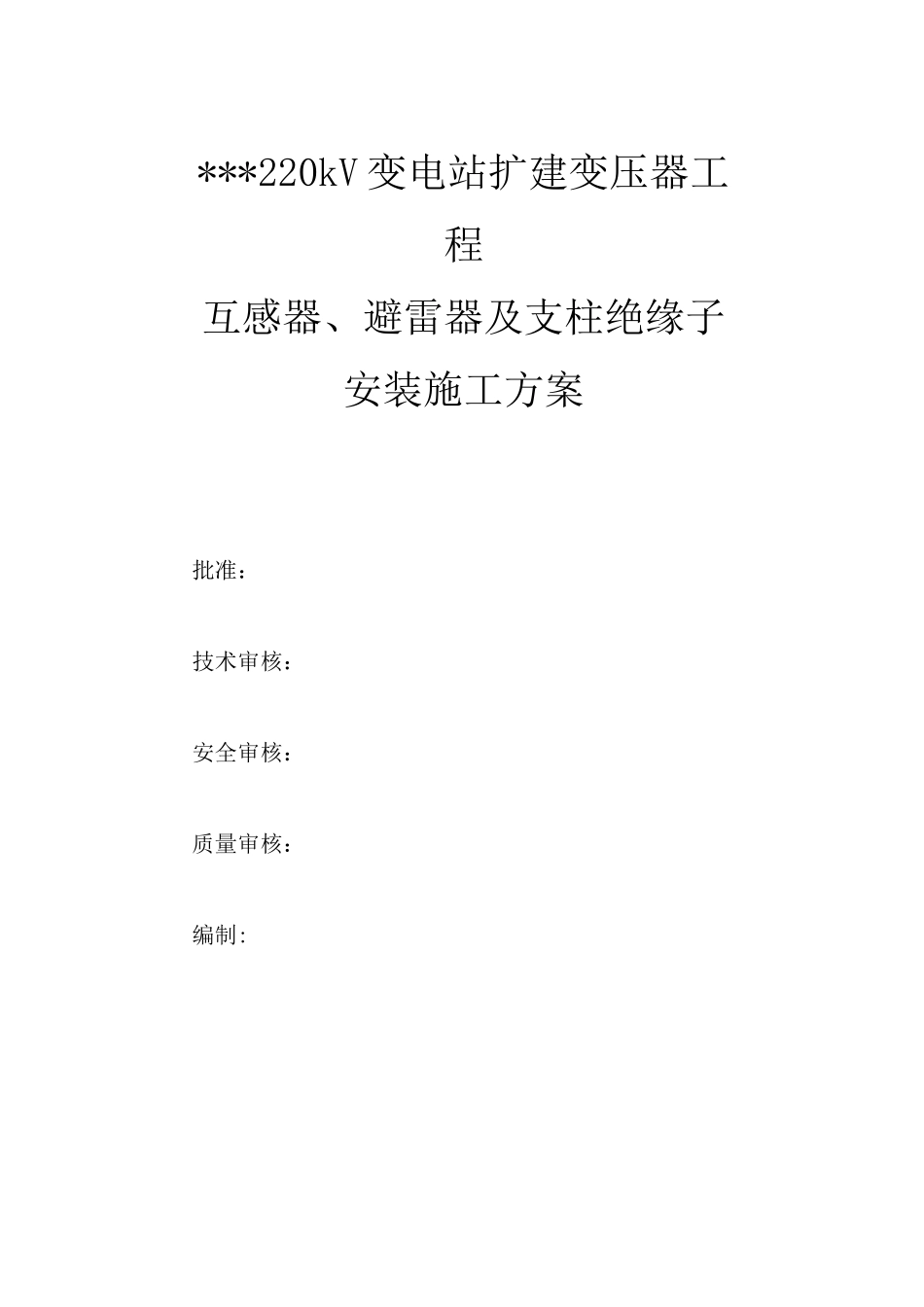

***220kV 变电站扩建变压器工程互感器、避雷器及支柱绝缘子安装施工方案批准:技术审核:安全审核:质量审核:编制:***220kV 变电站扩建变压器工程施工项目部一、工程概述二、编制依据三、适用范围四、标准化作业流程图五、准备阶段六、作业阶段七、质量控制措施一、工程概述二、编制依据1、《电气装置安装工程盘、柜及二次回路接线施工及验收规范(GB50171-2012)2、《电气装置安装工程质量检验及评定规程》(DL/T5161.1〜17-2002)3、《国家电网公司电力安全工作规程(电网建设部分)》(试行)4、《国家电网公司电力安全工作规程(变电部分)》(2013 年版)5、《国家电网公司输变电工程标准工艺》(2016 年版)6、《国家电网公司电网工程施工安全风险识别、评估及预控措施管理办法》(国网(基建/3)176-2015)7、8、《国家电网公司输变电工程典型施工方法》(2015 年版)9、本工程强制性条文实施计划、质量通病防治措施。10、本工程施工组织设计;本工程的设计图纸、文件及设计变更。三、适用范围1、使用说明:作业过程中除严格执行本指导书外,还应满足国家、行业有关法规和工程技术标准。2、适用范围:本作业指导书适用于各电压盘柜安装作业,仅用于***220kV变电站扩建变压器工程互感器安装施工作业。四、标准化作业流程图五、准备阶段5.1 技术准备序号内容标准1作业指导书上报审核开工前报监理公司、建设单位并审核通过2组织作业人员学习作业指导书并实行安全技术交底制度,使全体作业人员熟悉作业内容、作业标准、安全风险。不缺项、漏项3作业人员应经过应急培训熟悉本工程现场应急处置方案4办理动火审批手续动火作业前办理审批手续。5根据现场工作时间和工作内容填写安全作业票。作业票填写正确5.2 人员准备及要求序号人员配置资格职责1现场负责人有多年施工经验有较强的施工组织能力处理施工过程中出现的突发问题,保证施工质量及安全,施工开始前向参加工作的相关人员进行交底。2技术负责人有初级以上技术职称,熟悉电脑操作施工前编制作业指导书及相关的专项方案,处理施工过程中的技术问题,在开始施工前配合现场负责人进行安全技术交底;负责信息上传及维护基建信息管理系统3质量员具有相关部门颁发的从业资格证对本工序的施工质量负责,施工前对质量通病制定预防措施,施工过程中检查各部位质量能否满足验收要求。4安全员具有相关部门颁发的从业资格证对本工序的安全负责,施工前对可能出现的危险源点进行分析预判并制定...
