剪力墙墙体开洞及加固施工方案

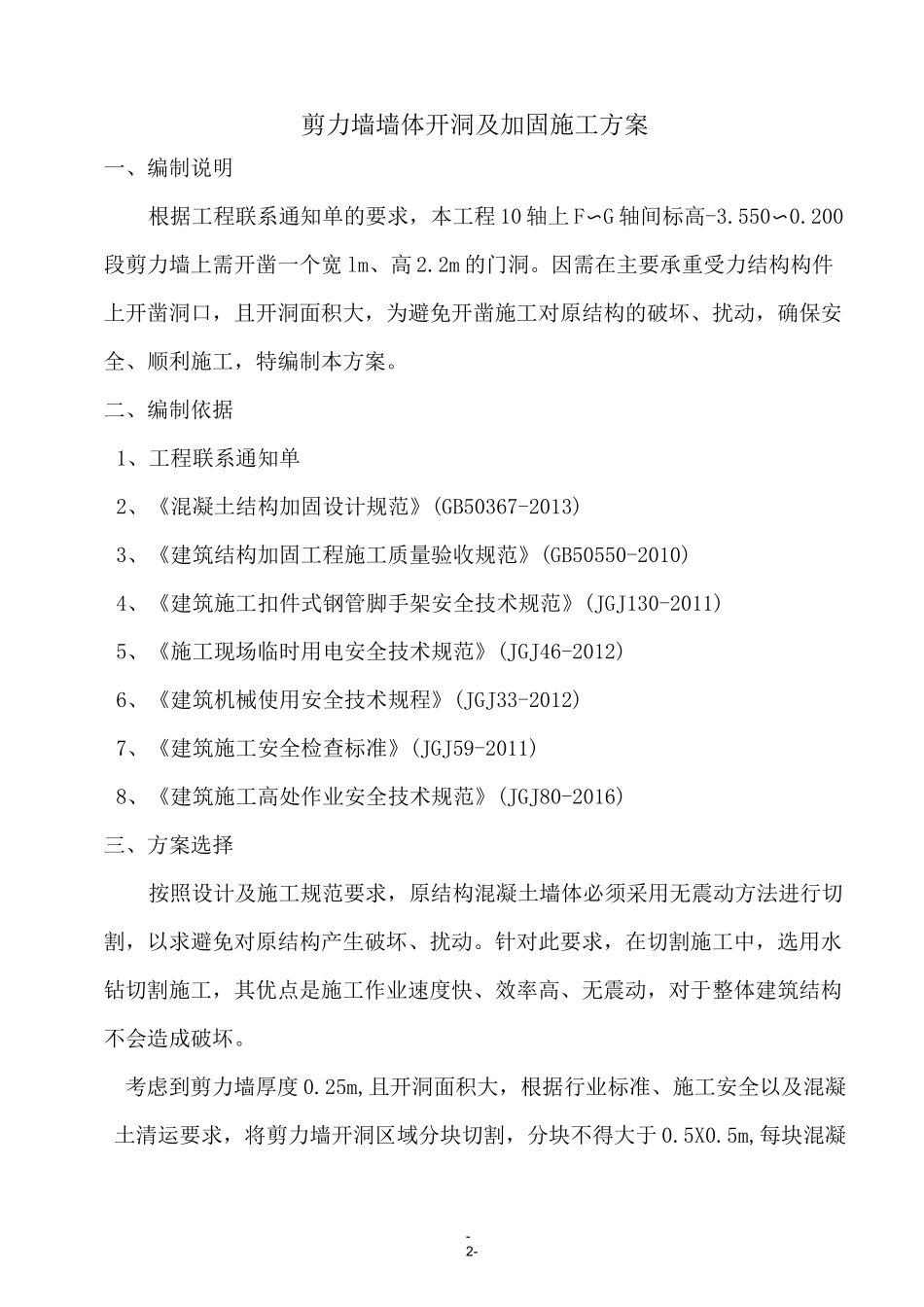

-1-一、编制说明-2-二、编制依据-2-三、方案选择-2-四、施工部署-3-五、施工方法-3-六、质量标准-6-七、安全文明施工措施-7-八、附件-7--2-剪力墙墙体开洞及加固施工方案一、编制说明根据工程联系通知单的要求，本工程 10 轴上 F〜G 轴间标高-3.550〜0.200段剪力墙上需开凿一个宽 lm、高 2.2m 的门洞。因需在主要承重受力结构构件上开凿洞口，且开洞面积大，为避免开凿施工对原结构的破坏、扰动，确保安全、顺利施工，特编制本方案。二、编制依据1、工程联系通知单2、《混凝土结构加固设计规范》(GB50367-2013)3、《建筑结构加固工程施工质量验收规范》(GB50550-2010)4、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)5、《施工现场临时用电安全技术规范》(JGJ46-2012)6、《建筑机械使用安全技术规程》(JGJ33-2012)7、《建筑施工安全检查标准》(JGJ59-2011)8、《建筑施工高处作业安全技术规范》(JGJ80-2016)三、方案选择按照设计及施工规范要求，原结构混凝土墙体必须采用无震动方法进行切割，以求避免对原结构产生破坏、扰动。针对此要求，在切割施工中，选用水钻切割施工，其优点是施工作业速度快、效率高、无震动，对于整体建筑结构不会造成破坏。考虑到剪力墙厚度 0.25m,且开洞面积大，根据行业标准、施工安全以及混凝土清运要求，将剪力墙开洞区域分块切割，分块不得大于 0.5X0.5m,每块混凝-3-土不得超过 40kg，以利切割及清运。施工前先搭设好脚手架作为作业面，根据设计要求在墙体上放出切割位置线。用水钻从中心向四周带型切割，总体施工顺序由上至下进行切割。水钻排孔切割后采用人工剔凿、修整，用高强修补砂浆抹平，再按照图纸设计要求进行包钢加固。四、施工部署1、施工机具准备1.1 主要机具：水钻、液压锤、电焊机、角磨机、电箱、砂轮片、钢丝刷。1.2 辅助工具：电锤、手吹风、氧气、乙炔、搅拌器、棉丝、墨斗、墨水、线坠、水平尺、盒尺、石笔、红蓝铅笔等。2、作业条件2.1 施工前，先清理施工区域的障碍物，清除施工面的浮土、灰皮。2.2 根据图纸放出开洞位置。2.3 熟悉图纸，做好技术交底。五、施工方法工艺流程：搭设操作架一定位放线一水钻切割开洞一洞口加固一检查验收。1、脚手架工程采用钢管扣件搭设脚手架作为操作面，脚手架立杆间距、步距均为1.5m，各步均满铺脚手片，架体顶部设 1.2m 高防护架。脚手架搭设严格执行相关规范要求，保证架体搭设规范，满足施工要求。2、水钻切割开洞工程-4-2.1 ...
