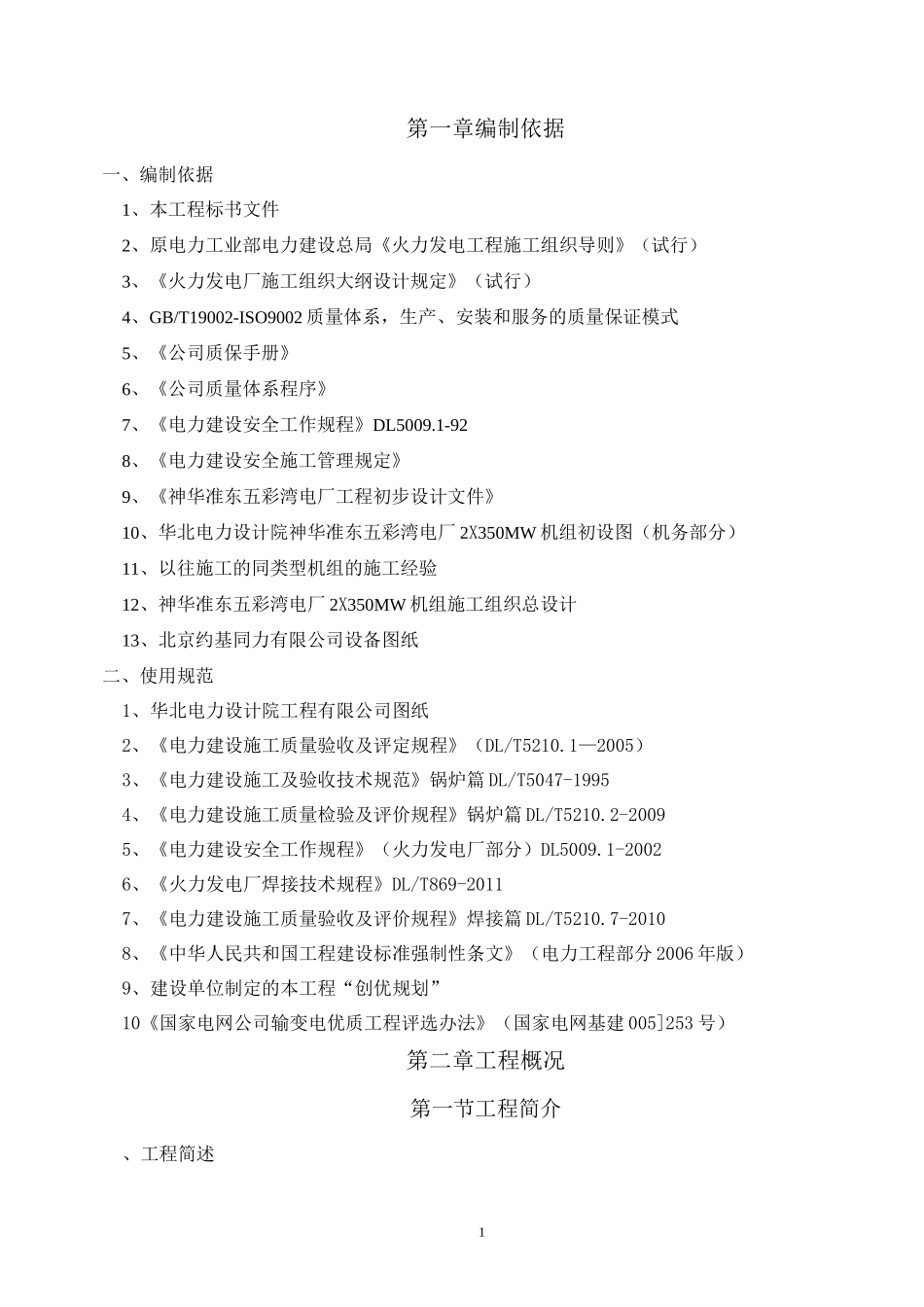

1第一章编制依据一、编制依据1、本工程标书文件2、原电力工业部电力建设总局《火力发电工程施工组织导则》（试行）3、《火力发电厂施工组织大纲设计规定》（试行）4、GB/T19002-ISO9002 质量体系，生产、安装和服务的质量保证模式5、《公司质保手册》6、《公司质量体系程序》7、《电力建设安全工作规程》DL5009.1-928、《电力建设安全施工管理规定》9、《神华准东五彩湾电厂工程初步设计文件》10、华北电力设计院神华准东五彩湾电厂 2X350MW 机组初设图（机务部分）11、以往施工的同类型机组的施工经验12、神华准东五彩湾电厂 2X350MW 机组施工组织总设计13、北京约基同力有限公司设备图纸二、使用规范1、华北电力设计院工程有限公司图纸2、《电力建设施工质量验收及评定规程》（DL/T5210.1—2005）3、《电力建设施工及验收技术规范》锅炉篇 DL/T5047-19954、《电力建设施工质量检验及评价规程》锅炉篇 DL/T5210.2-20095、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20026、《火力发电厂焊接技术规程》DL/T869-20117、《电力建设施工质量验收及评价规程》焊接篇 DL/T5210.7-20108、《中华人民共和国工程建设标准强制性条文》（电力工程部分 2006 年版）9、建设单位制定的本工程“创优规划”10《国家电网公司输变电优质工程评选办法》（国家电网基建 005]253 号）第二章工程概况第一节工程简介、工程简述2神华新疆准东五彩湾发电厂一期工程的输煤系统按 2*350MW+4*1000MW 机组容量一次建成，在一期主厂房扩建端预留二期扩建的接口,在一期工程中为方便犁煤器卸煤，皮带上煤的带速不得超过 2.5m/s。燃煤通过带式输送机运至电厂，来煤粒度 W40mm。本工程运煤系统的设计范围：从煤矿工业广场的电厂用缓冲仓下 C1A/B 带式输送机开始到将燃煤输送到电厂原煤斗为止的整个工艺系统，主要由筛分破碎设备、计量采样设备、带式输送机、皮带机附属设备、起吊设备等组成。燃煤系统的主要运行方式：燃煤经煤矿工业广场电厂用缓冲仓下设的环式给煤机、电厂 1号带式输送机、碎煤机室、2 号带式输送机、T1 转运站、3 号带式输送机，并通过安装在 3 号带式输送机上的双侧犁煤卸料器分配至原煤仓。第二节施工范围及主要工程量一、施工范围输煤专业主要承担输煤系统设备的安装、起吊设施的安装及调试。二、主要工程量序号设备名称设备型号单位数量1C1AB 带式输送机B=1800mm、Q=2000-3300t/h、L=173.96m台22C2AB 带式输送机B=1800mm...
