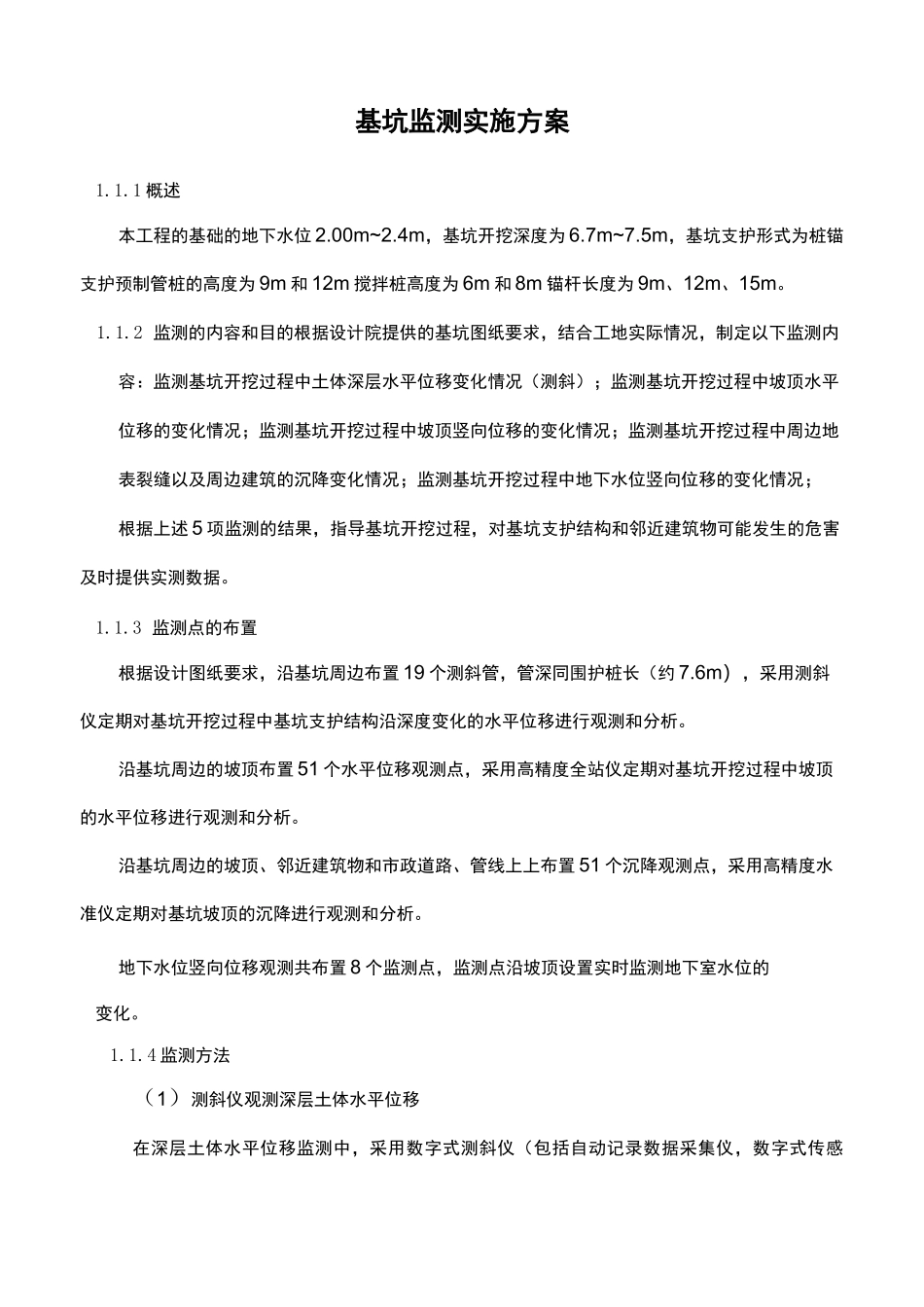

基坑监测实施方案1.1.1 概述本工程的基础的地下水位 2.00m~2.4m,基坑开挖深度为 6.7m~7.5m,基坑支护形式为桩锚支护预制管桩的高度为 9m 和 12m 搅拌桩高度为 6m 和 8m 锚杆长度为 9m、12m、15m。1.1.2 监测的内容和目的根据设计院提供的基坑图纸要求,结合工地实际情况,制定以下监测内容:监测基坑开挖过程中土体深层水平位移变化情况(测斜);监测基坑开挖过程中坡顶水平位移的变化情况;监测基坑开挖过程中坡顶竖向位移的变化情况;监测基坑开挖过程中周边地表裂缝以及周边建筑的沉降变化情况;监测基坑开挖过程中地下水位竖向位移的变化情况;根据上述 5 项监测的结果,指导基坑开挖过程,对基坑支护结构和邻近建筑物可能发生的危害及时提供实测数据。1.1.3 监测点的布置根据设计图纸要求,沿基坑周边布置 19 个测斜管,管深同围护桩长(约 7.6m),采用测斜仪定期对基坑开挖过程中基坑支护结构沿深度变化的水平位移进行观测和分析。沿基坑周边的坡顶布置 51 个水平位移观测点,采用高精度全站仪定期对基坑开挖过程中坡顶的水平位移进行观测和分析。沿基坑周边的坡顶、邻近建筑物和市政道路、管线上上布置 51 个沉降观测点,采用高精度水准仪定期对基坑坡顶的沉降进行观测和分析。地下水位竖向位移观测共布置 8 个监测点,监测点沿坡顶设置实时监测地下室水位的变化。1.1.4 监测方法(1)测斜仪观测深层土体水平位移在深层土体水平位移监测中,采用数字式测斜仪(包括自动记录数据采集仪,数字式传感器)。测量系统由数据采集仪、电缆、传感器(探头)和埋设在支护桩(墙)中或在边坡土体中的测斜管组成。测斜管内壁上有两对方向相互垂直的导槽,在水平面上人为地规定为 A0-A180和 B0-B180 两个方向,一般设定 A0-A180 方向为垂直于基坑边线或边坡走向。测量时探头自下而上逐段测量与垂直线之间的倾角变化,即可得出不同深度部位的水平位移,与基准数据进行比较,可求出任一深度处的累计水平位移量。测量时假定管底端为不动点,而当不能保证底端不动而要得出绝对水平位移时,必须以管顶端点为基准,用经纬仪测出其绝对水平位移,由此推算各深度的绝对水平位移。(2)坡顶水平位移监测水平观测采用高精度全站仪,可自动记录数据,自动分析,是目前测量水平位移最先进仪器。(3)坡顶沉降、周边建筑沉降监测沉降观测采用仪器为高精度水准仪,标尺采用铟钢水准尺。按逆时针方向环形闭合路线观测,最后闭合于基...
