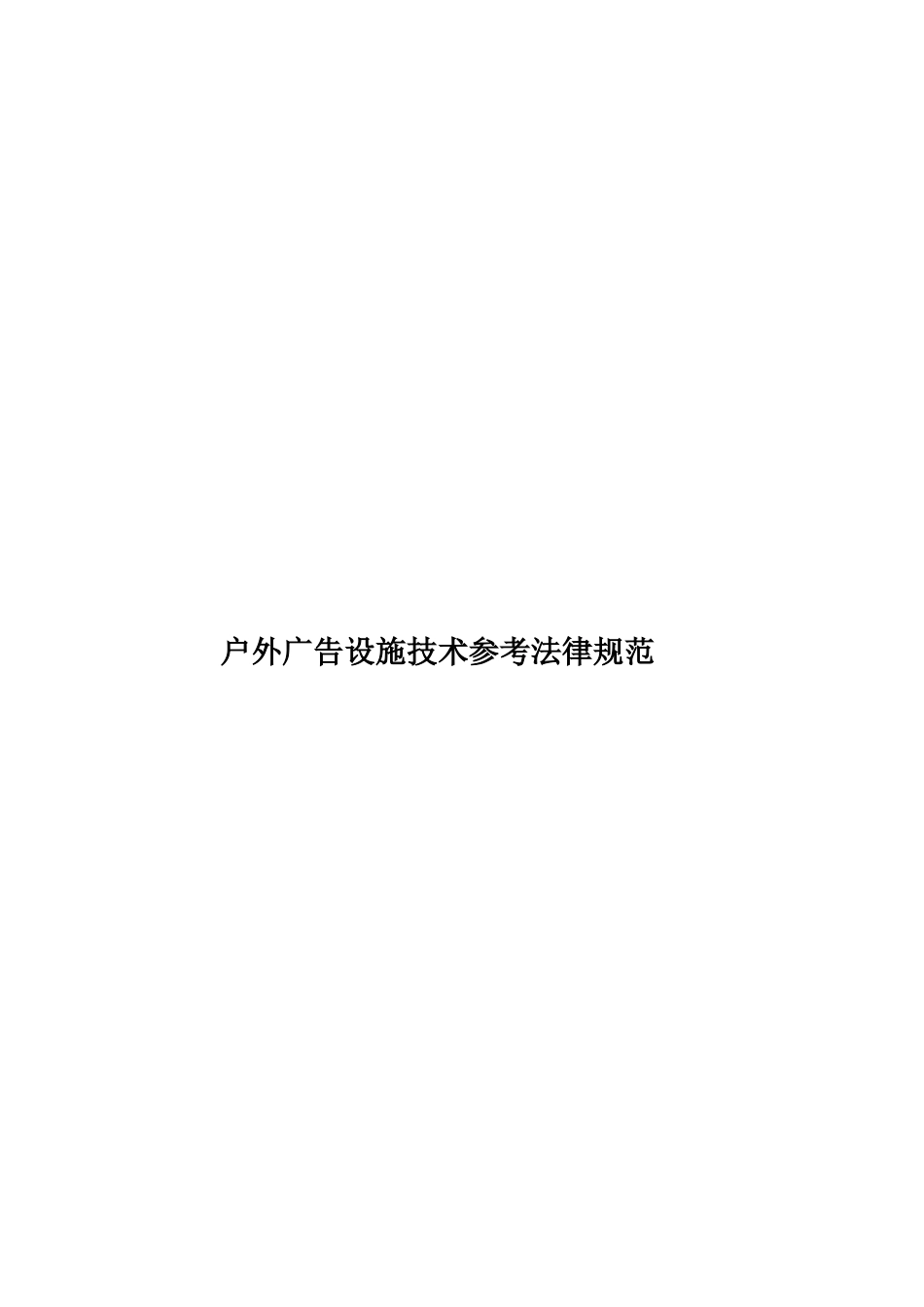

户外广告设施技术参考法律规范户外广告设施技术法律规范1 范围本法律规范规定了省内户外广告设施的设置、设计、制作、安装验收、维护保养、安全检测评估的要求。本法律规范适用于抗震设防烈度 6 度及 6 度以下的各种形式户外广告设施。2 设置要求 一般规定 户外广告设施应当遵守相关法律、法规的规定。 户外广告设施的布置形式应与高速协调，并保持完好、整齐、美观，不应阻碍道路交通安全与畅通。 位于高速上的户外广告设施设置应保证视觉走廊的通透。 道路上的户外广告设施严禁遮挡交通指示牌、路牌等交通设施，在视线范围内不应使用与交通设施易混淆的色彩。 在绿地上设置户外广告设施不应影响绿化生长，尽可能减少遮挡绿化景观。 高速道路户外广告设施 立杆式（含双立杆式）户外广告设施：广告塔高度分为：15m、18m、21m、24m、27m、30m、32m。牌面规格: 单面 两面 三面 四面广告牌，单立柱 双立柱 多立柱等单立柱广告尺寸分为：21m×7m、18m×6m、16m×5m、15m×4m、14m×5m。单立柱广告主管：螺旋1020×10\12mm、1220×10\12mm、1420×10\12mm、1620×10mm。单立柱广告横梁：螺旋管377×8mm、426×8mm、529×8mm、630×8mm。单立柱广告骨架：槽钢或工字钢 16＃、14＃、12＃、10＃、8＃。 单立柱广告牌面：∠30×3、∠40×4、∠50×5、∠63×6。单立柱广告面板：、㎜、㎜、。 高立柱户外广告设施 高立柱户外广告设施必须采纳单柱式两面体或三面体结构，柱体直径应≥。 高立柱户外广告设施不应设置在隧道体及隧道两端挖方地段，不应设在桥梁体（含主桥和引桥）上。。 户外广告设施的结构构件承载力设计，应采纳下列极限状态设计表达式：式中 —— 结构构件重要性系数，位于人流量或车流量较大的重要位置，~；破坏时对人身安全及财产损失造成危害小，； —— 不考虑地震作用时荷载效应组合的设计值； —— 结构构件的承载力设计值； —— 混凝土、钢材的强度设计值，分别应按表 3 和表 4 采纳； —— 几何参数的标准值。表 3 钢材的强度设计值牌号钢材厚度或直径（mm）抗拉、抗压、抗弯（N/mm2）抗剪（N/mm2）端面承压（N/mm2）Q235≤16215125325＞16～40205120＞40～60200115＞60～100190110Q345≤16310180400＞16～35295170＞35～50265155＞50～100250145表 4 混凝土的强度设计值（N/mm2）强度种类混凝土强度等级C15 C20C25C30C35C40C45C50C55C60轴心抗压7.2 9.611.914.316.719.121.223.125.32...
