抗震支架各种系统的设计规范

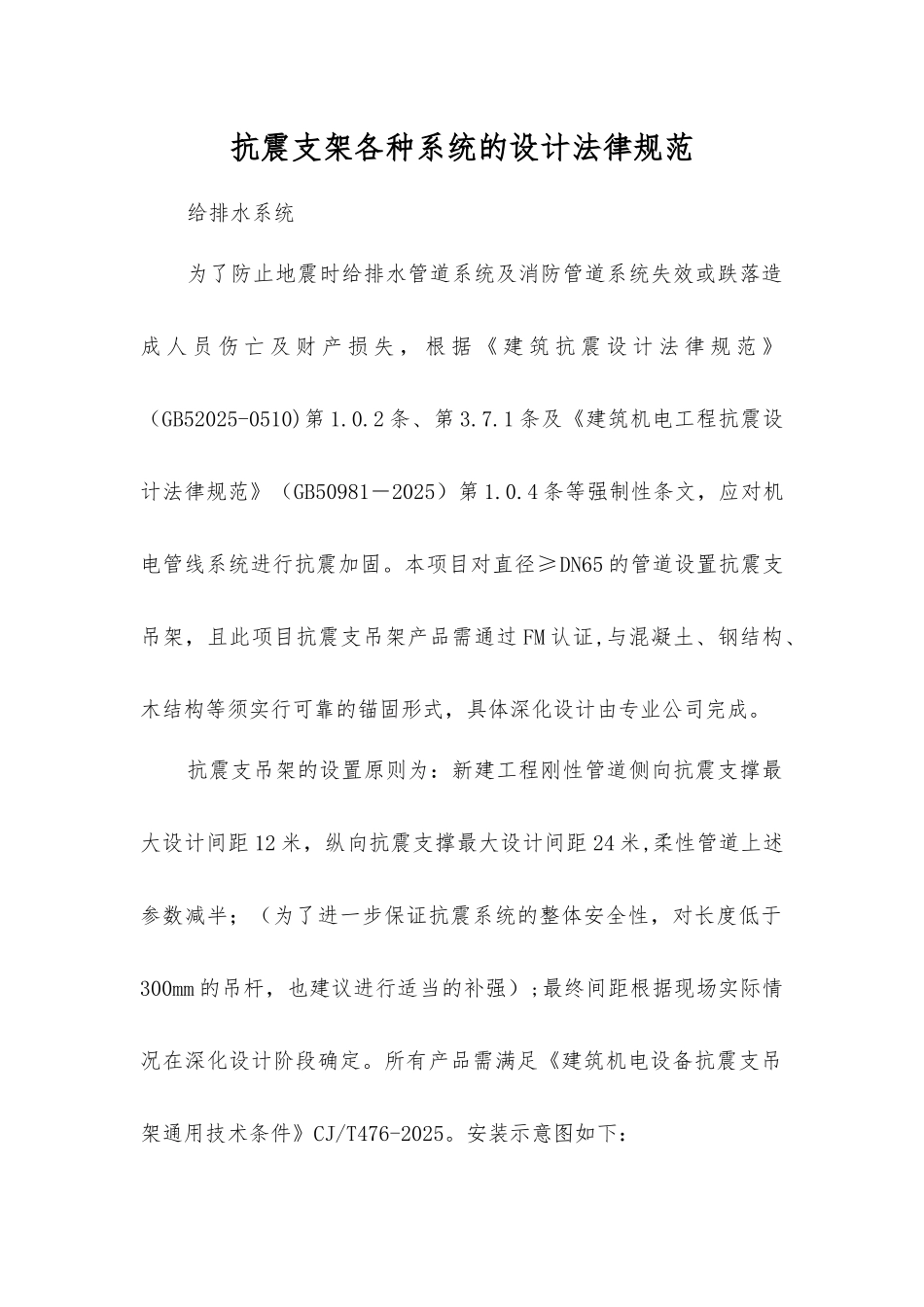

抗震支架各种系统的设计规范_第1页
1/6

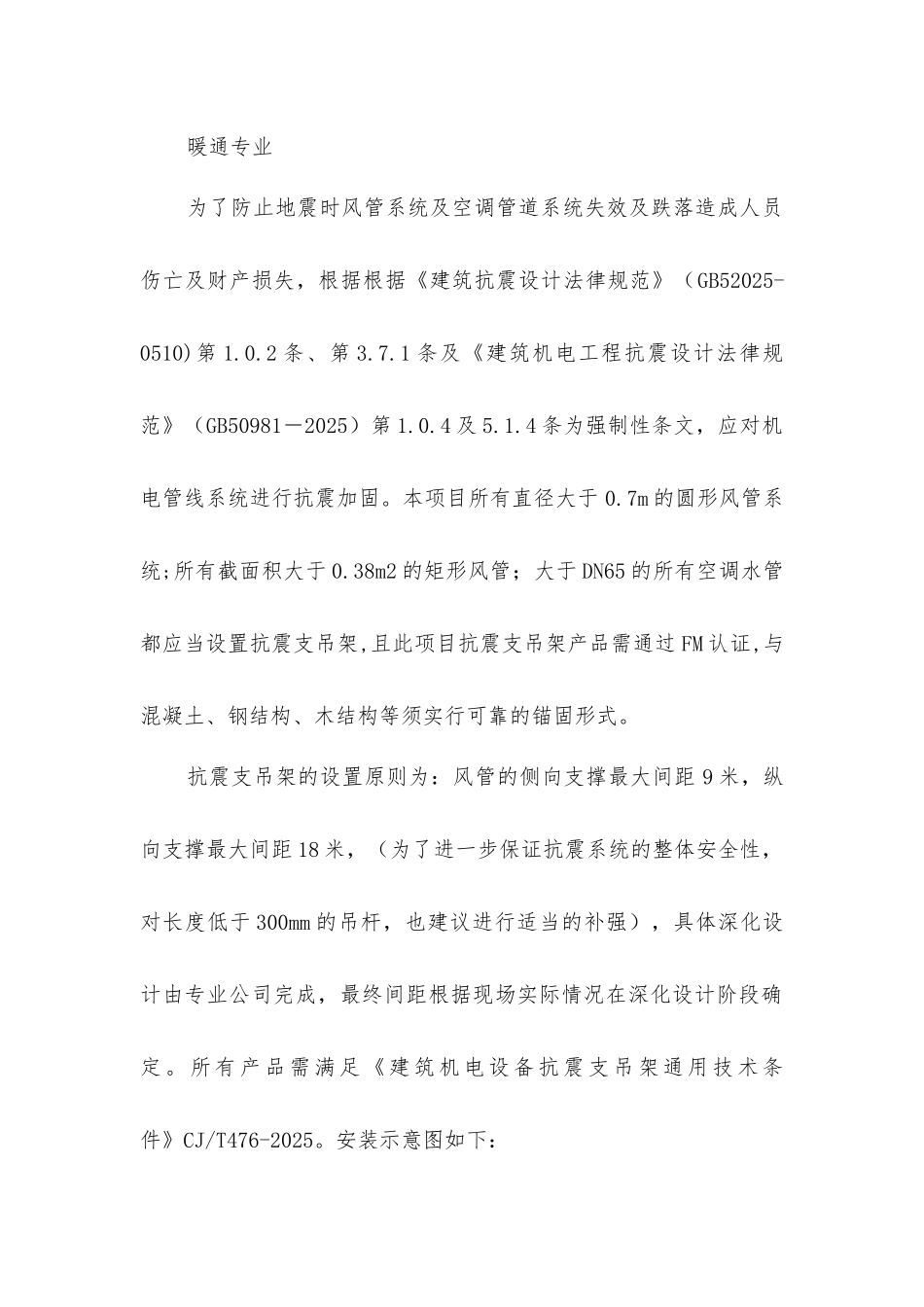

抗震支架各种系统的设计规范_第2页
2/6

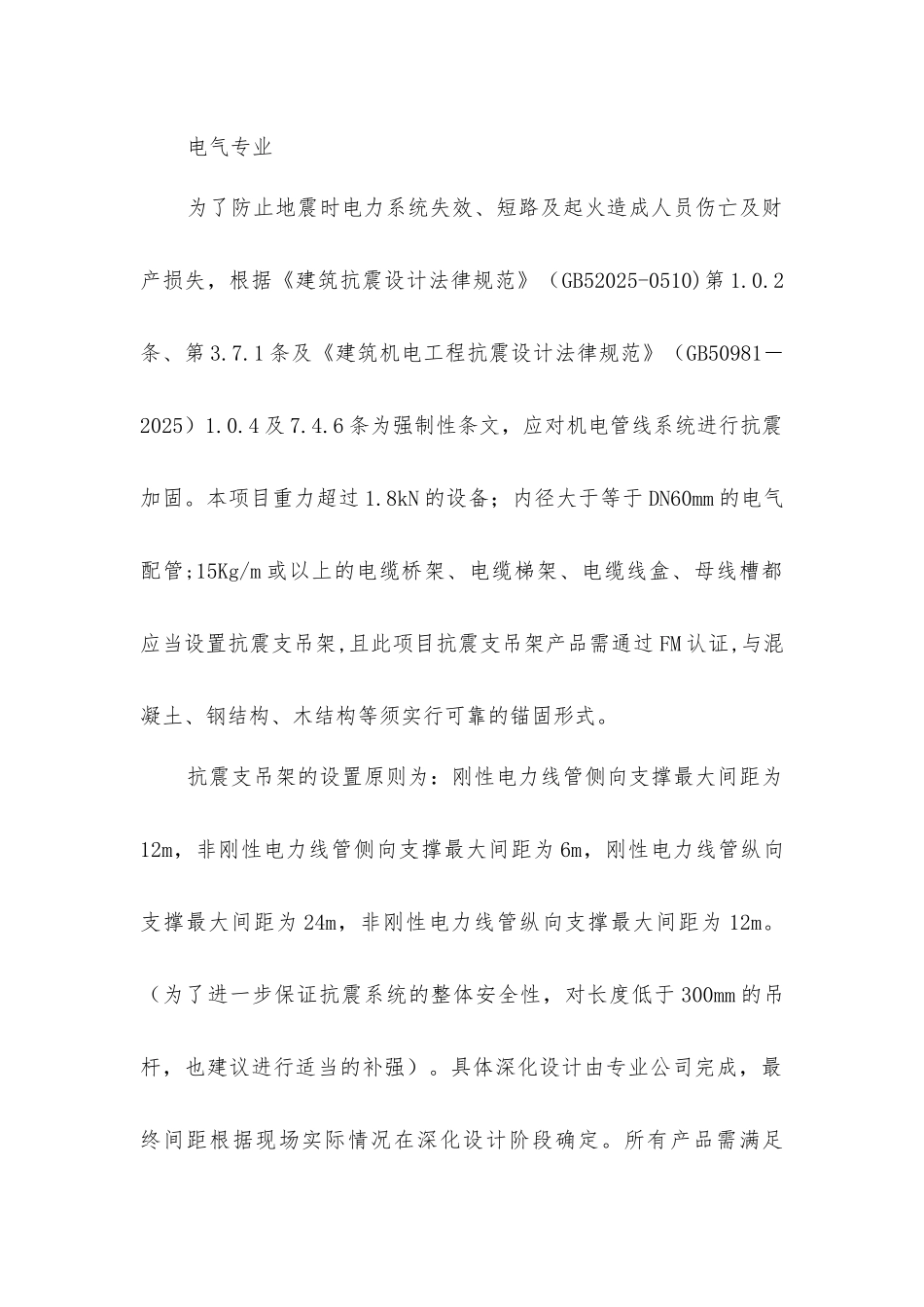

抗震支架各种系统的设计规范_第3页
3/6
抗震支架各种系统的设计法律规范给排水系统为了防止地震时给排水管道系统及消防管道系统失效或跌落造成 人 员 伤 亡 及 财 产 损 失 , 根 据 《 建 筑 抗 震 设 计 法 律 规 范 》(GB52025-0510)第 1.0.2 条、第 3.7.1 条及《建筑机电工程抗震设计法律规范》(GB50981-2025)第 1.0.4 条等强制性条文,应对机电管线系统进行抗震加固。本项目对直径≥DN65 的管道设置抗震支吊架,且此项目抗震支吊架产品需通过 FM 认证,与混凝土、钢结构、木结构等须实行可靠的锚固形式,具体深化设计由专业公司完成。抗震支吊架的设置原则为:新建工程刚性管道侧向抗震支撑最大设计间距 12 米,纵向抗震支撑最大设计间距 24 米,柔性管道上述参数减半;(为了进一步保证抗震系统的整体安全性,对长度低于300mm 的吊杆,也建议进行适当的补强);最终间距根据现场实际情况在深化设计阶段确定。所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2025。安装示意图如下:暖通专业为了防止地震时风管系统及空调管道系统失效及跌落造成人员伤亡及财产损失,根据根据《建筑抗震设计法律规范》(GB52025-0510)第 1.0.2 条、第 3.7.1 条及《建筑机电工程抗震设计法律规范》(GB50981-2025)第 1.0.4 及 5.1.4 条为强制性条文,应对机电管线系统进行抗震加固。本项目所有直径大于 0.7m 的圆形风管系统;所有截面积大于 0.38m2 的矩形风管;大于 DN65 的所有空调水管都应当设置抗震支吊架,且此项目抗震支吊架产品需通过 FM 认证,与混凝土、钢结构、木结构等须实行可靠的锚固形式。抗震支吊架的设置原则为:风管的侧向支撑最大间距 9 米,纵向支撑最大间距 18 米,(为了进一步保证抗震系统的整体安全性,对长度低于 300mm 的吊杆,也建议进行适当的补强),具体深化设计由专业公司完成,最终间距根据现场实际情况在深化设计阶段确定。所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2025。安装示意图如下:电气专业为了防止地震时电力系统失效、短路及起火造成人员伤亡及财产损失,根据《建筑抗震设计法律规范》(GB52025-0510)第 1.0.2条、第 3.7.1 条及《建筑机电工程抗震设计法律规范》(GB50981-2025)1.0.4 及 7.4.6 条为强制性条文,应对机电管线系统进行抗震加固。本项目重力超过 1.8kN 的设备;内径大于等于 DN60mm 的电气配管;15Kg/m 或以上的电缆桥架、电缆...
