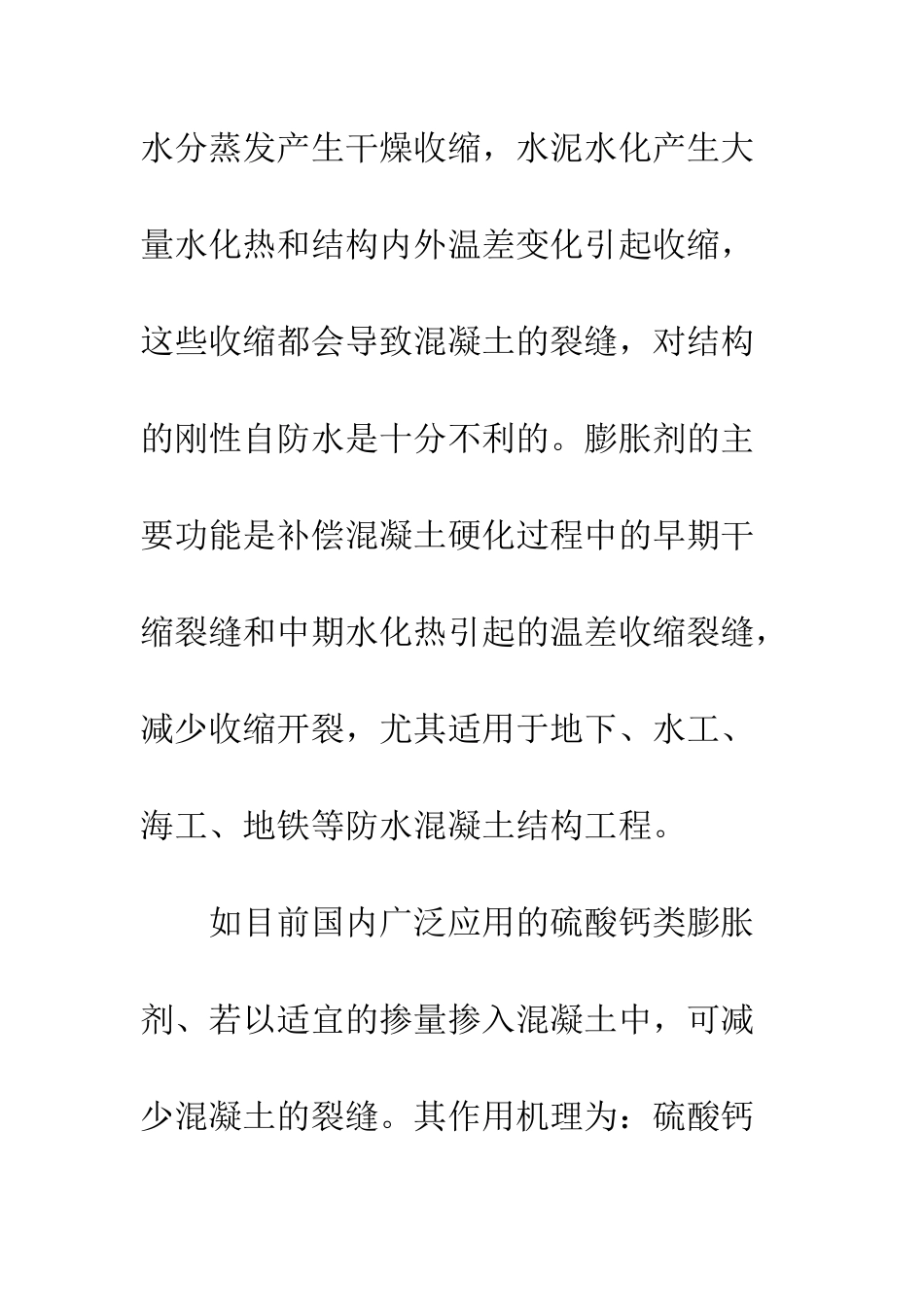

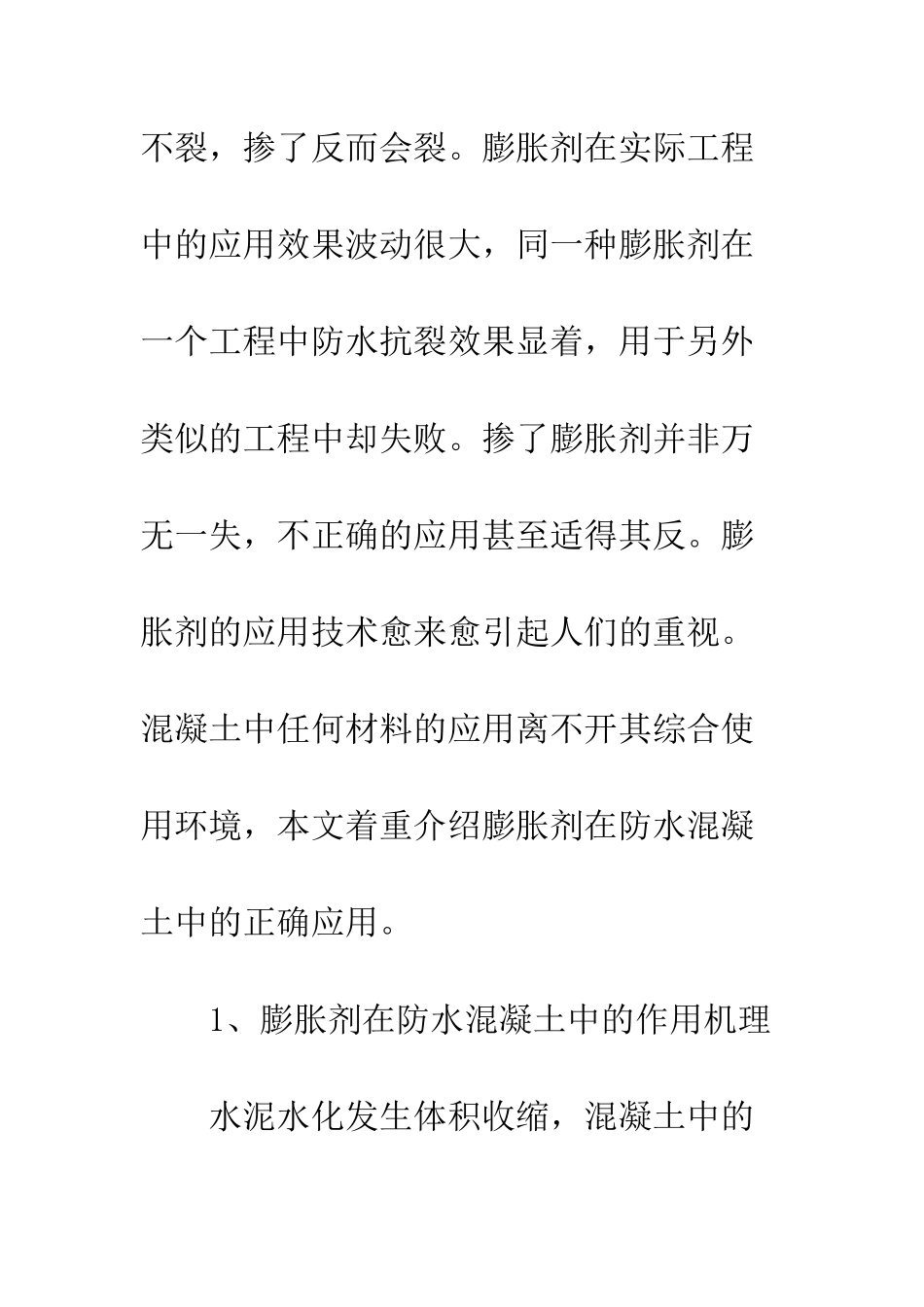

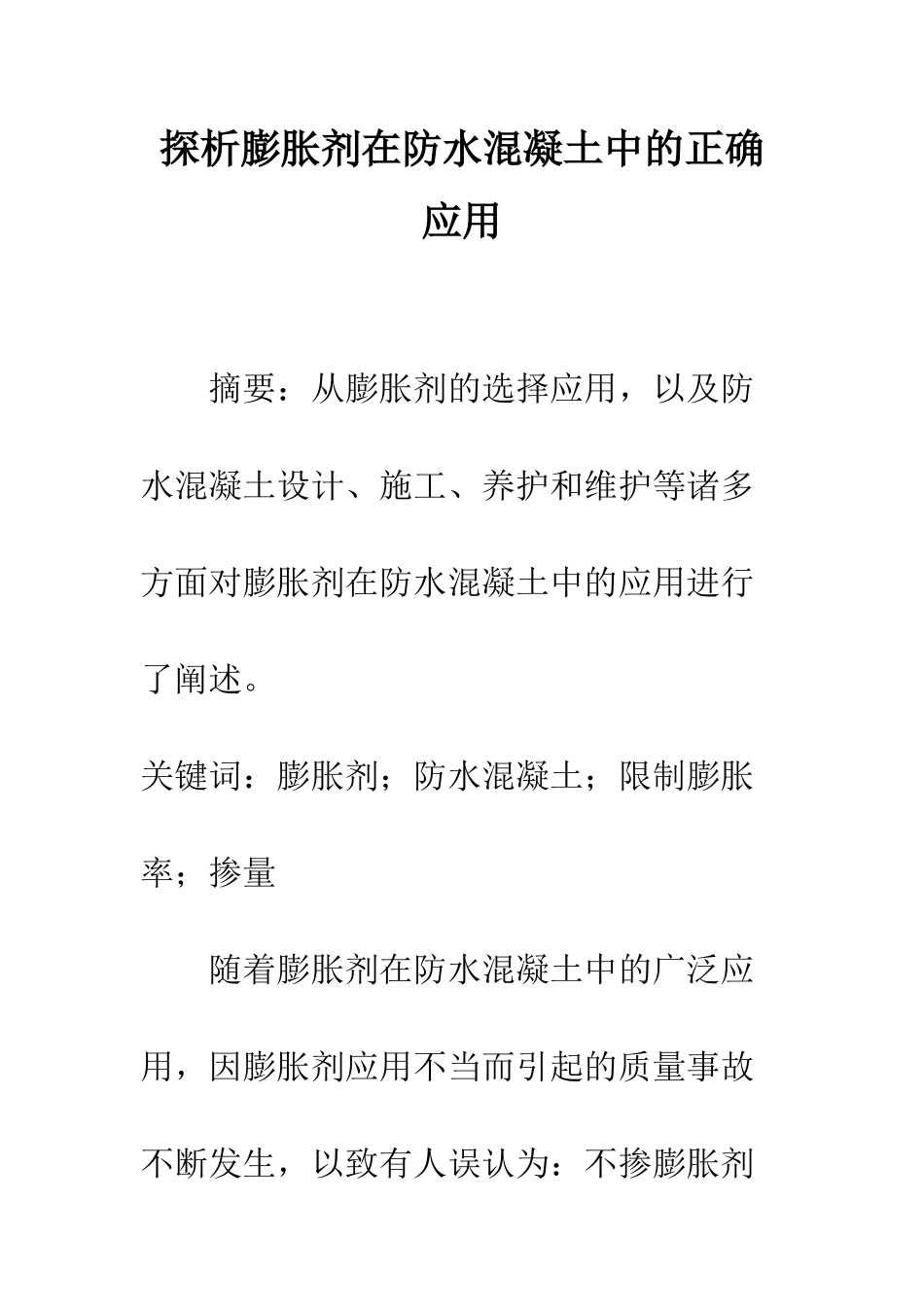

探析膨胀剂在防水混凝土中的正确应用 摘要：从膨胀剂的选择应用，以及防水混凝土设计、施工、养护和维护等诸多方面对膨胀剂在防水混凝土中的应用进行了阐述。关键词：膨胀剂；防水混凝土；限制膨胀率；掺量 随着膨胀剂在防水混凝土中的广泛应用，因膨胀剂应用不当而引起的质量事故不断发生，以致有人误认为：不掺膨胀剂不裂，掺了反而会裂。膨胀剂在实际工程中的应用效果波动很大，同一种膨胀剂在一个工程中防水抗裂效果显着，用于另外类似的工程中却失败。掺了膨胀剂并非万无一失，不正确的应用甚至适得其反。膨胀剂的应用技术愈来愈引起人们的重视。混凝土中任何材料的应用离不开其综合使用环境，本文着重介绍膨胀剂在防水混凝土中的正确应用。 1、膨胀剂在防水混凝土中的作用机理 水泥水化发生体积收缩，混凝土中的水分蒸发产生干燥收缩，水泥水化产生大量水化热和结构内外温差变化引起收缩，这些收缩都会导致混凝土的裂缝，对结构的刚性自防水是十分不利的。膨胀剂的主要功能是补偿混凝土硬化过程中的早期干缩裂缝和中期水化热引起的温差收缩裂缝，减少收缩开裂，尤其适用于地下、水工、海工、地铁等防水混凝土结构工程。 如目前国内广泛应用的硫酸钙类膨胀剂、若以适宜的掺量掺入混凝土中，可减少混凝土的裂缝。其作用机理为：硫酸钙类膨胀剂与水泥反应形成钙矾石，并产生体积膨胀，在钢筋和邻位的约束限制条件下，可在混凝土中建立一定的预压应力，改善混凝土的应力状态，提高抗裂性能，补偿混凝土的收缩拉应力，减少裂缝，从而提高防水性能。同时，由于钙矾石具有填充、堵塞毛细孔缝的作用，改善了混凝土的孔结构，降低总孔隙率，从而提高了混凝土的抗渗性能。 然而，膨胀剂并非万能、一掺就灵的，只有科学使用膨胀剂，才能收到理想效果，否则会适得其反。 2、膨胀剂的选用和掺量 结合工程实际选用合适类型的膨胀剂 《混凝土外加剂应用技术法律规范》GBJ50119—2025 中规定，硫铝酸钙类、氧化钙一硫铝酸钙类膨胀剂不能用于长期处于环境温度为 80℃以上的工程。虽然法律规范没有限制长期的时间，但考虑到安全，假如没有足够的降温措施，在厚度 2m以上的混凝土结构和厚度 1m 以上的基础底板等厚大结构中应慎重使用膨胀剂。因为膨胀剂在厚大结构内，水化程度降低，膨胀能减小，甚至钙矾石分解，达不到预期的补偿收缩作用。为防止和减少混凝土温度裂缝，其内外温差一般宜小于 25℃。 应用氧化钙类膨胀剂时，由于 CaO 水化生成...
