探讨300MW机组汽轮机的振动故障

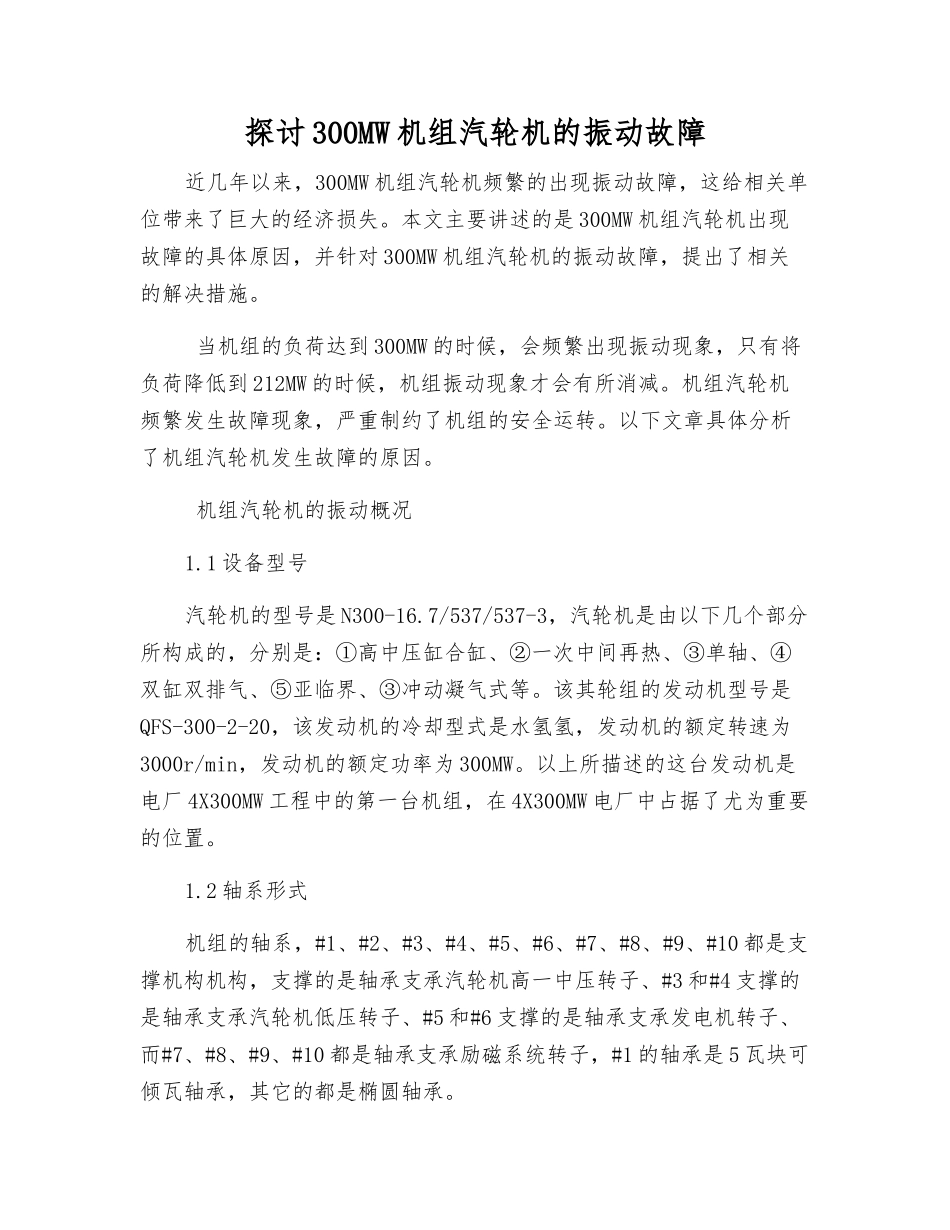

探讨300MW机组汽轮机的振动故障_第1页
1/4
探讨300MW机组汽轮机的振动故障_第2页
2/4
探讨300MW机组汽轮机的振动故障_第3页
3/4
探讨 300MW 机组汽轮机的振动故障近几年以来,300MW 机组汽轮机频繁的出现振动故障,这给相关单位带来了巨大的经济损失。本文主要讲述的是 300MW 机组汽轮机出现故障的具体原因,并针对 300MW 机组汽轮机的振动故障,提出了相关的解决措施。 当机组的负荷达到 300MW 的时候,会频繁出现振动现象,只有将负荷降低到 212MW 的时候,机组振动现象才会有所消减。机组汽轮机频繁发生故障现象,严重制约了机组的安全运转。以下文章具体分析了机组汽轮机发生故障的原因。 机组汽轮机的振动概况1.1 设备型号汽轮机的型号是 N300-16.7/537/537-3,汽轮机是由以下几个部分所构成的,分别是:①高中压缸合缸、②一次中间再热、③单轴、④双缸双排气、⑤亚临界、③冲动凝气式等。该其轮组的发动机型号是QFS-300-2-20,该发动机的冷却型式是水氢氢,发动机的额定转速为3000r/min,发动机的额定功率为 300MW。以上所描述的这台发动机是电厂 4X300MW 工程中的第一台机组,在 4X300MW 电厂中占据了尤为重要的位置。1.2 轴系形式机组的轴系,#1、#2、#3、#4、#5、#6、#7、#8、#9、#10 都是支撑机构机构,支撑的是轴承支承汽轮机高一中压转子、#3 和#4 支撑的是轴承支承汽轮机低压转子、#5 和#6 支撑的是轴承支承发电机转子、而#7、#8、#9、#10 都是轴承支承励磁系统转子,#1 的轴承是 5 瓦块可倾瓦轴承,其它的都是椭圆轴承。1.3 机组汽轮机的振动情况对机组的停启过程,进行了相应的调整,调整的是运转状态参数和变压负荷的轴系测试(指的负荷在 200~300MW 的情况下)。当高压汽轮机转子的低频重量在 1/2x(25Hz)的时候,那么,汽轮机在的运转时就必须要达到 200MW,当不稳定振动和汽轮机高压缸调节气阀 III同时开启时,就达到了负荷增大的条件,两者之间的关系极为密切,当发生振动时,#1 中的轴承振动频谱就会显示三个谐波特征频率是,这三个频率分别是:① 1/2x(25Hz)、② 3/2x(75Hz)、③ 1x(50Hz)等。当#1 和#2 的轴承转子的频率达到 1x(50Hz)的时候,振动幅度就会渐渐加大,而且还会出现异常的声响。经过相关学者的实际观察发现,#2 的轴承油膜压力数值是 4.0MPa,#2 的轴承油膜压力数值跟同类型的机组数据相比较的话,#2 的轴承油膜压力数值是同类型的机组数据的 2 倍。进过初步的诊断,其原因存在两个方面,分别是:①汽轮机通流部分的间隙,存在一定的变化,使转子之间发生摩擦。②#1 可倾瓦轴...
