接地电阻测试作业指导书

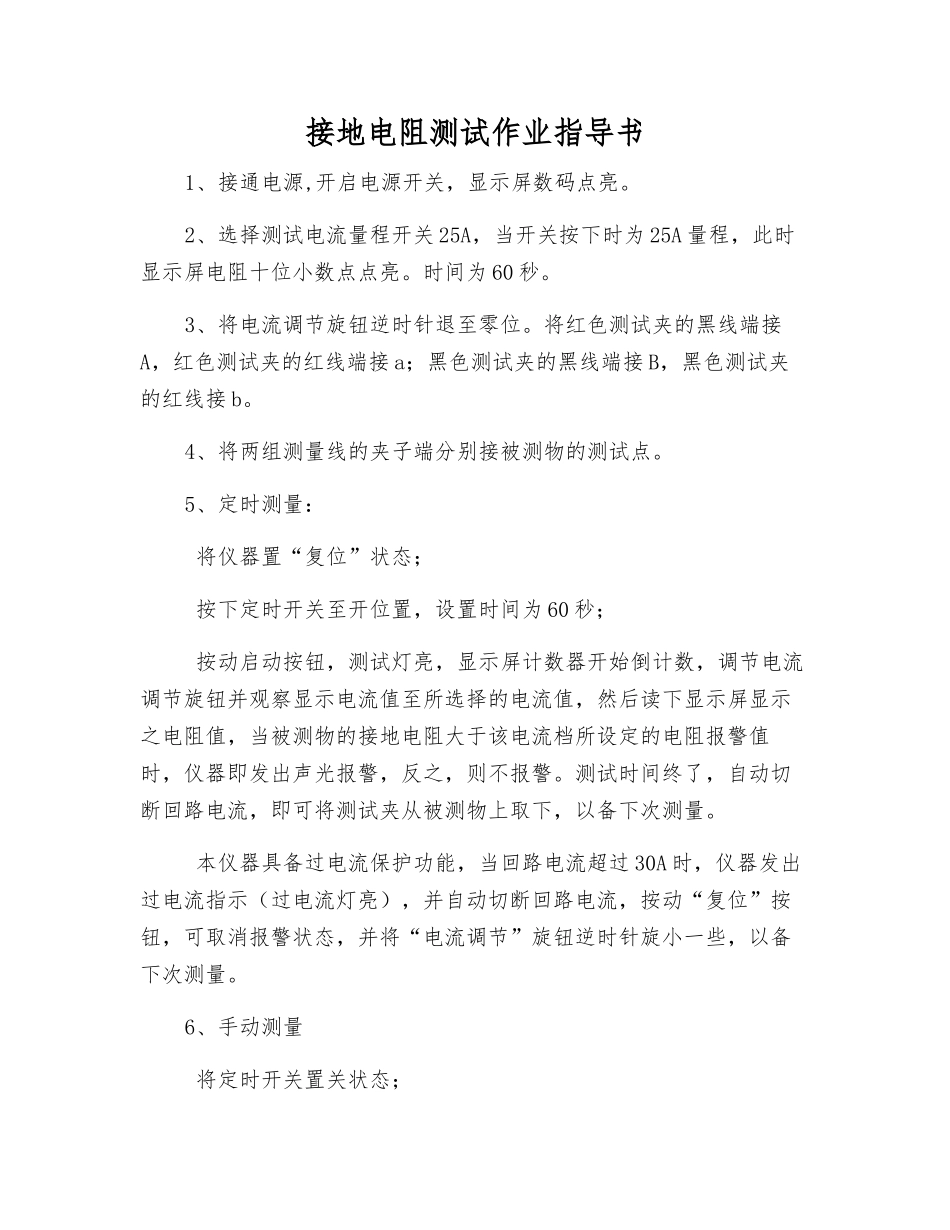

接地电阻测试作业指导书_第1页
1/2

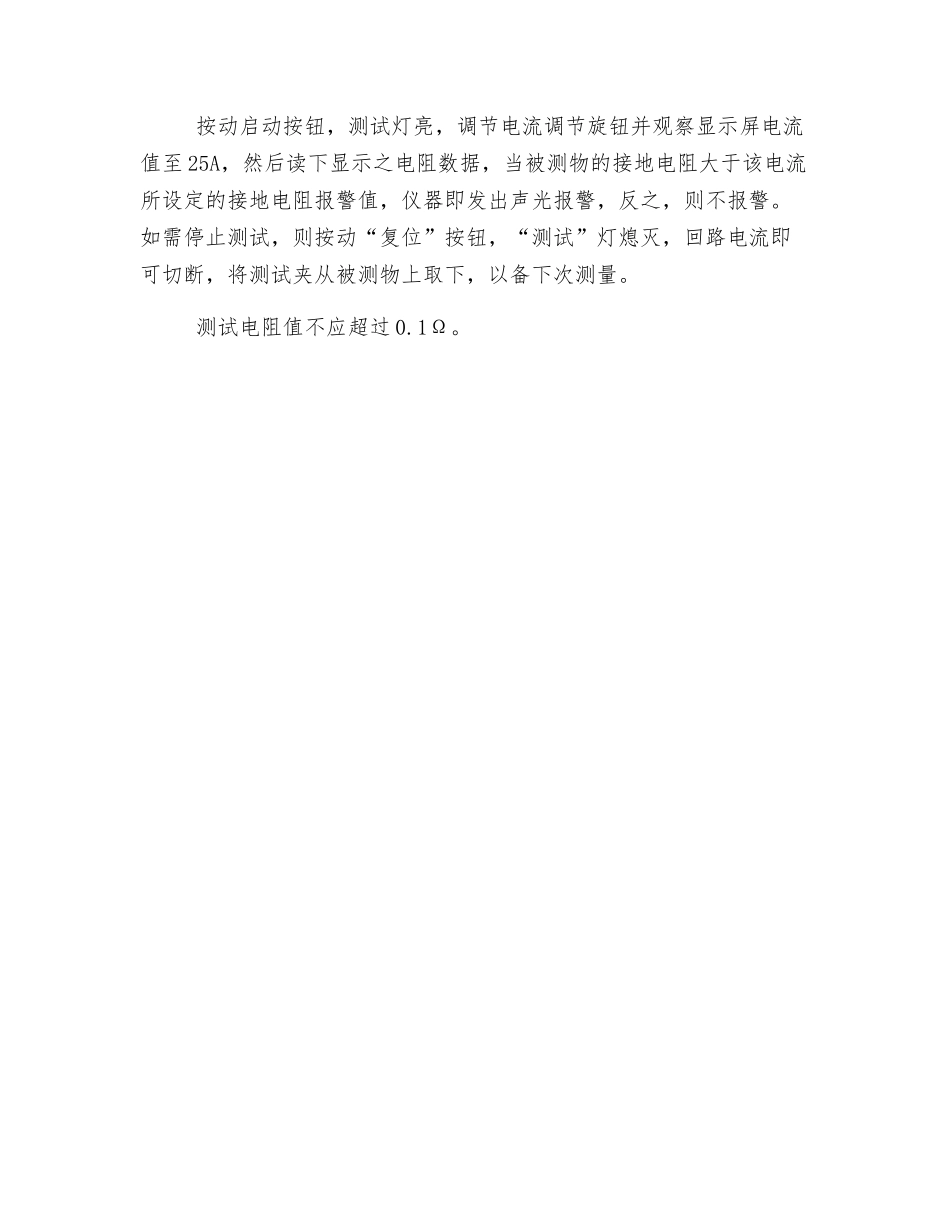

接地电阻测试作业指导书_第2页
2/2
接地电阻测试作业指导书1、接通电源,开启电源开关,显示屏数码点亮。2、选择测试电流量程开关 25A,当开关按下时为 25A 量程,此时显示屏电阻十位小数点点亮。时间为 60 秒。3、将电流调节旋钮逆时针退至零位。将红色测试夹的黑线端接A,红色测试夹的红线端接 a;黑色测试夹的黑线端接 B,黑色测试夹的红线接 b。4、将两组测量线的夹子端分别接被测物的测试点。5、定时测量: 将仪器置“复位”状态; 按下定时开关至开位置,设置时间为 60 秒; 按动启动按钮,测试灯亮,显示屏计数器开始倒计数,调节电流调节旋钮并观察显示电流值至所选择的电流值,然后读下显示屏显示之电阻值,当被测物的接地电阻大于该电流档所设定的电阻报警值时,仪器即发出声光报警,反之,则不报警。测试时间终了,自动切断回路电流,即可将测试夹从被测物上取下,以备下次测量。 本仪器具备过电流保护功能,当回路电流超过 30A 时,仪器发出过电流指示(过电流灯亮),并自动切断回路电流,按动“复位”按钮,可取消报警状态,并将“电流调节”旋钮逆时针旋小一些,以备下次测量。6、手动测量 将定时开关置关状态; 按动启动按钮,测试灯亮,调节电流调节旋钮并观察显示屏电流值至 25A,然后读下显示之电阻数据,当被测物的接地电阻大于该电流所设定的接地电阻报警值,仪器即发出声光报警,反之,则不报警。如需停止测试,则按动“复位”按钮,“测试”灯熄灭,回路电流即可切断,将测试夹从被测物上取下,以备下次测量。 测试电阻值不应超过 0.1Ω。
