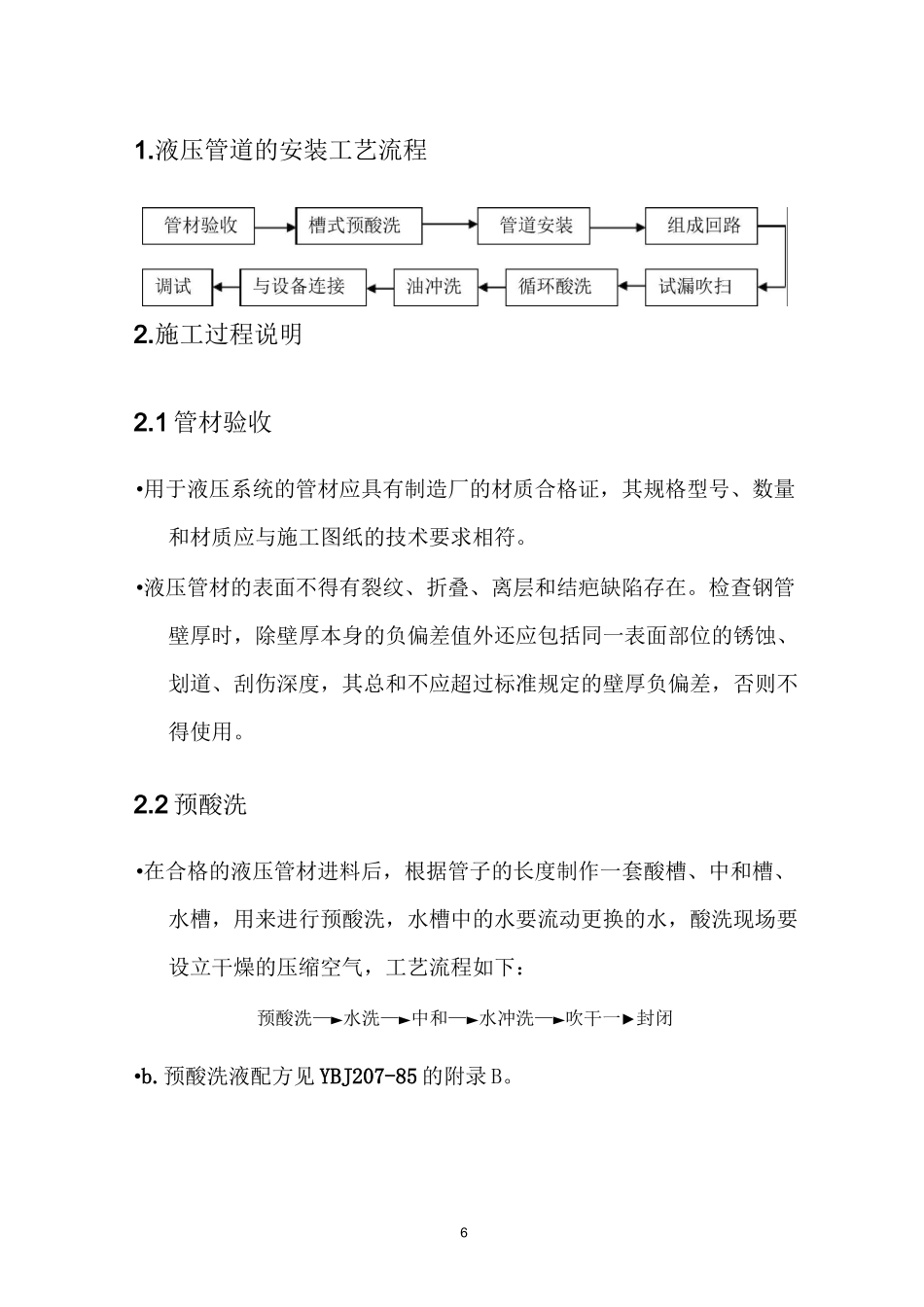

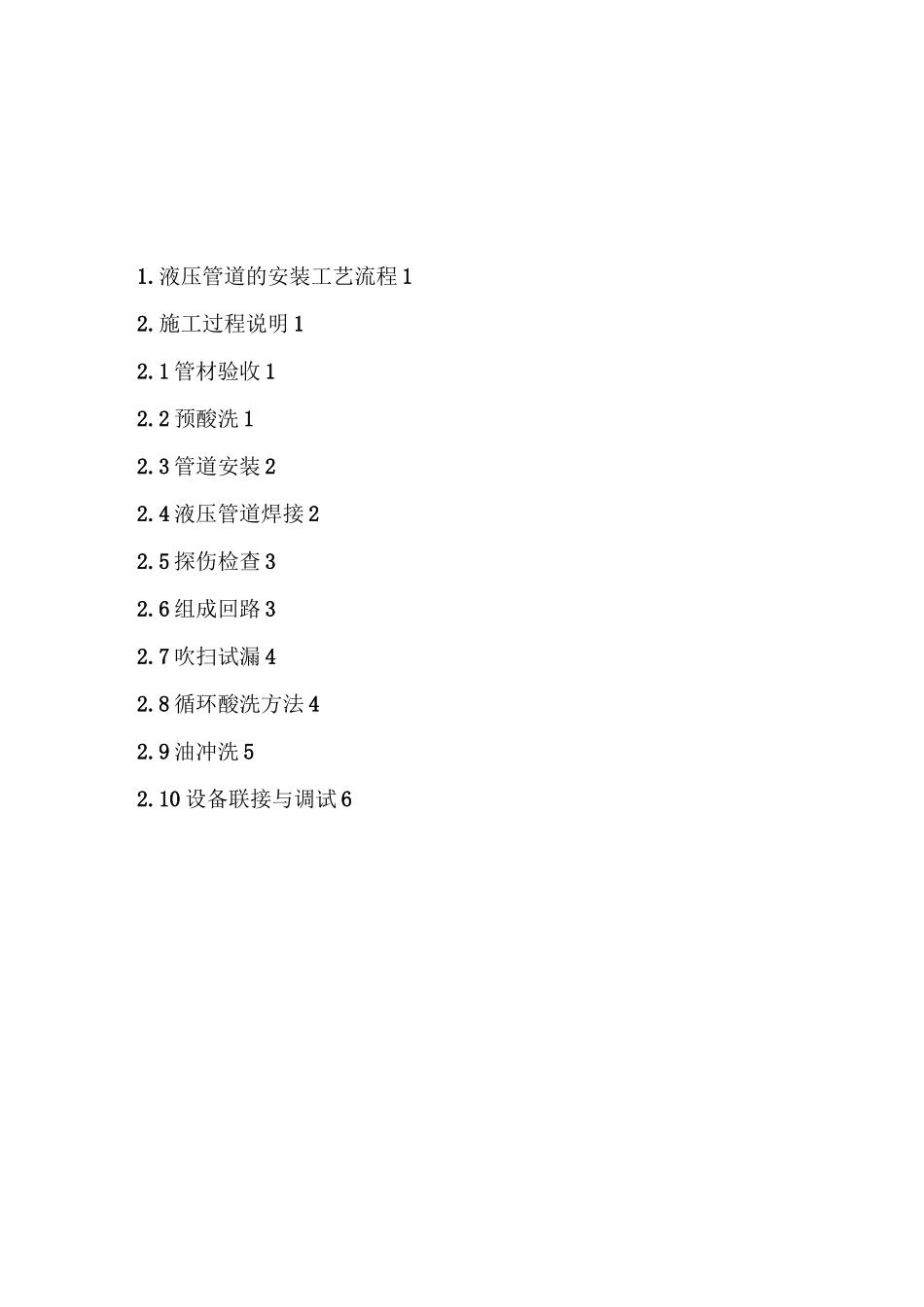

液压系统管道施工工艺XXXX公司XXXX年 X月1.液压管道的安装工艺流程 12.施工过程说明 12.1 管材验收 12.2 预酸洗 12.3 管道安装 22.4 液压管道焊接 22.5 探伤检查 32.6 组成回路 32.7 吹扫试漏 42.8 循环酸洗方法 42.9 油冲洗 52.10 设备联接与调试 661.液压管道的安装工艺流程2.施工过程说明2.1 管材验收•用于液压系统的管材应具有制造厂的材质合格证，其规格型号、数量和材质应与施工图纸的技术要求相符。•液压管材的表面不得有裂纹、折叠、离层和结疤缺陷存在。检查钢管壁厚时，除壁厚本身的负偏差值外还应包括同一表面部位的锈蚀、划道、刮伤深度，其总和不应超过标准规定的壁厚负偏差，否则不得使用。2.2 预酸洗•在合格的液压管材进料后，根据管子的长度制作一套酸槽、中和槽、水槽，用来进行预酸洗，水槽中的水要流动更换的水，酸洗现场要设立干燥的压缩空气，工艺流程如下：预酸洗—►水洗—►中和—►水冲洗—►吹干一►封闭•b.预酸洗液配方见 YBJ207-85 的附录 B。62.3 管道安装•液压管道切割必须采用机械切割方法。•液压管道切割表面必须平整，不得有裂纹、重皮。管端的切屑粉末、毛刺溶渣、氧化皮等必须清除干净。•液压管子应采用冷弯（一般采用液压弯管机弯制）。•弯管的最小弯曲半径应不小于管外径的 3 倍，管子工作压力高，弯曲半径宜大。2.4 液压管道焊接1）坡口形式：I 形坡口 j 一 b|§厚度§在 1〜3mm 之间时，坡口尺寸 b为 0〜1.5mmaY 形坡口|' ［孑 | § 厚度§在 3〜26mm 之间时，b~Pb 为 0〜3mm，P 为 1〜4mm，a 为40°〜60°。2）焊接方法液压管道包括碳钢管、不锈钢管和铜管三种，具体焊接方法如下：碳钢管直径 0248mm 的碳钢管，采用弧焊打底打底，电焊盖面；直径eV48mm 碳钢管，采用氩弧焊接，焊接参数如下:管壁厚喷嘴孔径焊丝直径钨极直径电流氩气流量电源种类mmmmmmmmAL/min及极性1.061.23.225〜30——直流正接2.081.63.245〜60——直流正接63.0101.63.260〜80——直流正接4.0102.43.270〜90——直流正接5.0122.43.280〜100——直流正接2）不锈钢管壁厚喷嘴孔径焊丝直径钨极直径电流氩气流量电源种类mmmmmmmmAL/min及极性2.09.51.23.2604直流正接3.09.51.63.2904〜5直流正接5.012.723.24〜5直流正接（3）铜管铜管焊接采用氧－乙炔焊，焊丝选用与母材相匹配的焊丝，焊接时应配用铜气焊熔剂，焊接参数如下：填丝直径 mm间隙 mm乙炔气流量1/min焊嘴号1....
