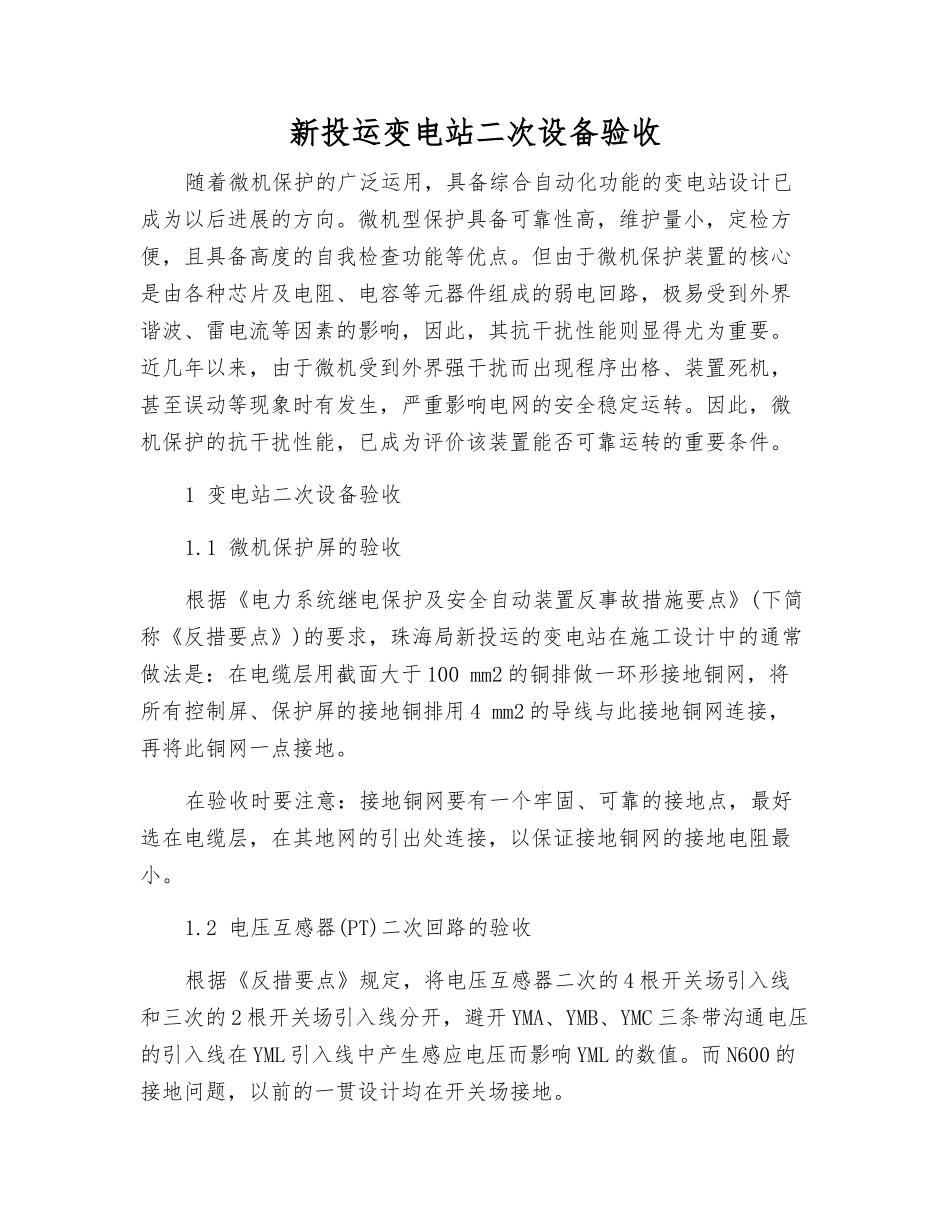

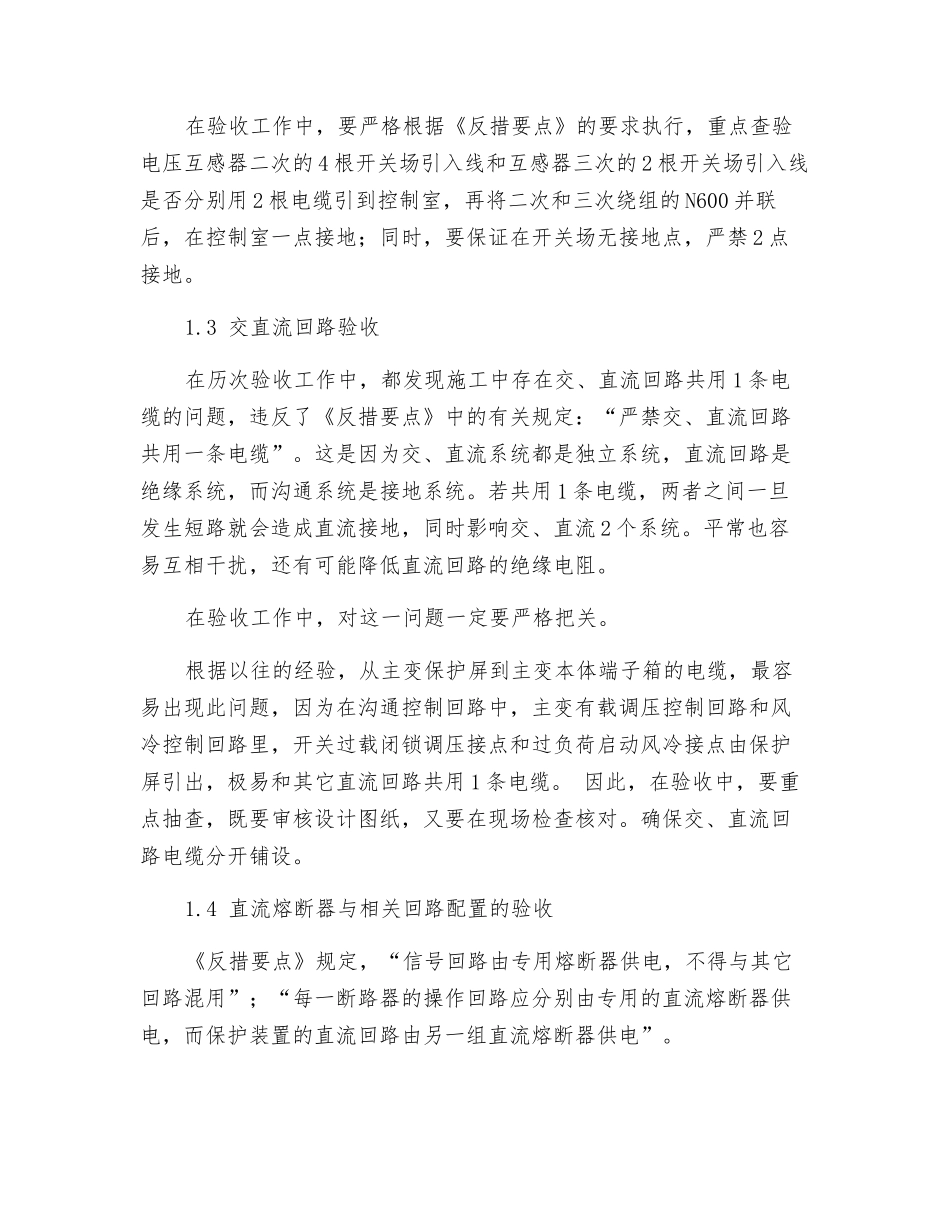

新投运变电站二次设备验收随着微机保护的广泛运用,具备综合自动化功能的变电站设计已成为以后进展的方向。微机型保护具备可靠性高,维护量小,定检方便,且具备高度的自我检查功能等优点。但由于微机保护装置的核心是由各种芯片及电阻、电容等元器件组成的弱电回路,极易受到外界谐波、雷电流等因素的影响,因此,其抗干扰性能则显得尤为重要。近几年以来,由于微机受到外界强干扰而出现程序出格、装置死机,甚至误动等现象时有发生,严重影响电网的安全稳定运转。因此,微机保护的抗干扰性能,已成为评价该装置能否可靠运转的重要条件。1 变电站二次设备验收1.1 微机保护屏的验收根据《电力系统继电保护及安全自动装置反事故措施要点》(下简称《反措要点》)的要求,珠海局新投运的变电站在施工设计中的通常做法是:在电缆层用截面大于 100 mm2 的铜排做一环形接地铜网,将所有控制屏、保护屏的接地铜排用 4 mm2 的导线与此接地铜网连接,再将此铜网一点接地。在验收时要注意:接地铜网要有一个牢固、可靠的接地点,最好选在电缆层,在其地网的引出处连接,以保证接地铜网的接地电阻最小。1.2 电压互感器(PT)二次回路的验收根据《反措要点》规定,将电压互感器二次的 4 根开关场引入线和三次的 2 根开关场引入线分开,避开 YMA、YMB、YMC 三条带沟通电压的引入线在 YML 引入线中产生感应电压而影响 YML 的数值。而 N600 的接地问题,以前的一贯设计均在开关场接地。在验收工作中,要严格根据《反措要点》的要求执行,重点查验电压互感器二次的 4 根开关场引入线和互感器三次的 2 根开关场引入线是否分别用 2 根电缆引到控制室,再将二次和三次绕组的 N600 并联后,在控制室一点接地;同时,要保证在开关场无接地点,严禁 2 点接地。1.3 交直流回路验收在历次验收工作中,都发现施工中存在交、直流回路共用 1 条电缆的问题,违反了《反措要点》中的有关规定:“严禁交、直流回路共用一条电缆”。这是因为交、直流系统都是独立系统,直流回路是绝缘系统,而沟通系统是接地系统。若共用 1 条电缆,两者之间一旦发生短路就会造成直流接地,同时影响交、直流 2 个系统。平常也容易互相干扰,还有可能降低直流回路的绝缘电阻。在验收工作中,对这一问题一定要严格把关。根据以往的经验,从主变保护屏到主变本体端子箱的电缆,最容易出现此问题,因为在沟通控制回路中,主变有载调压控制回路和风冷控制回路里,开...
