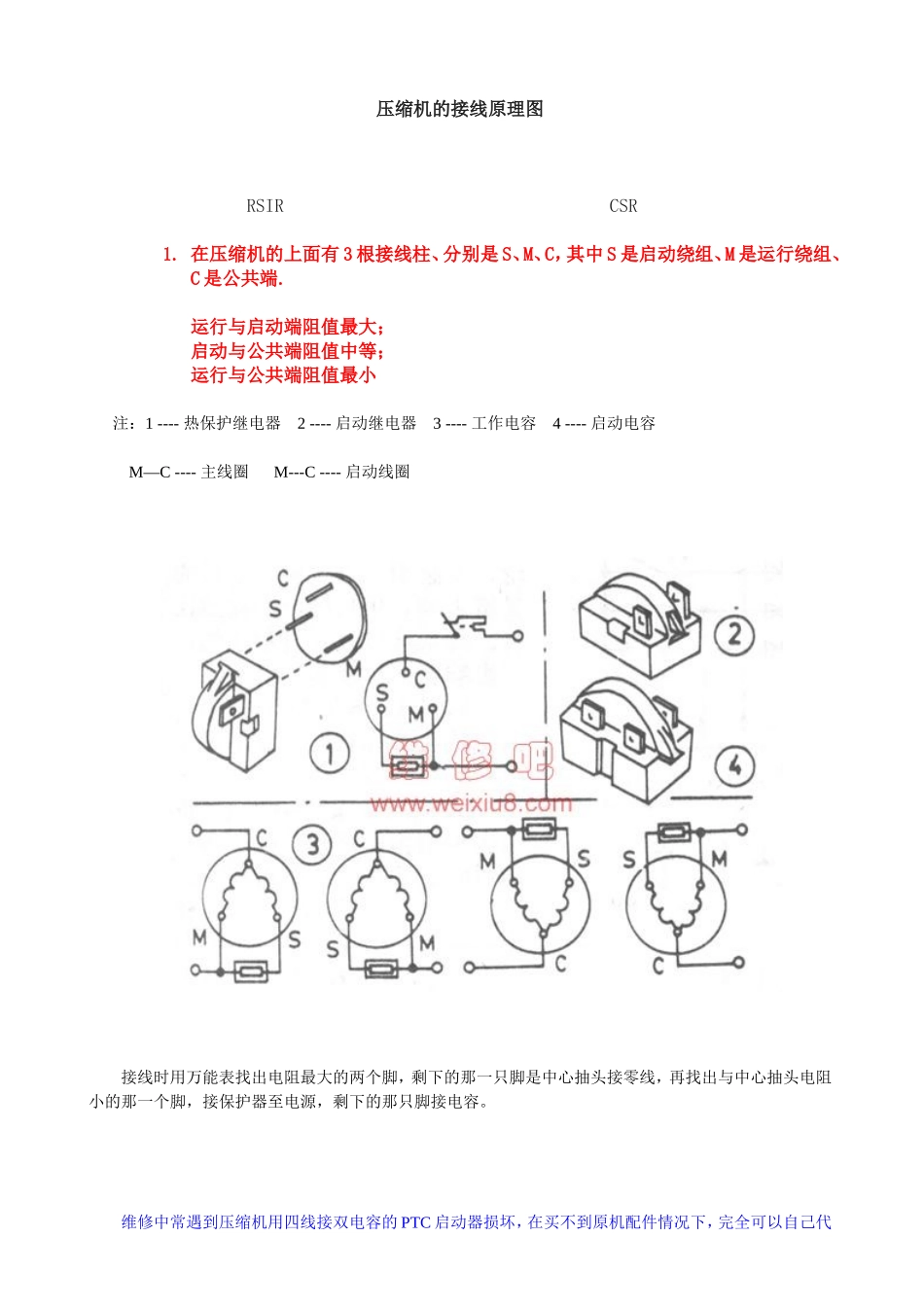

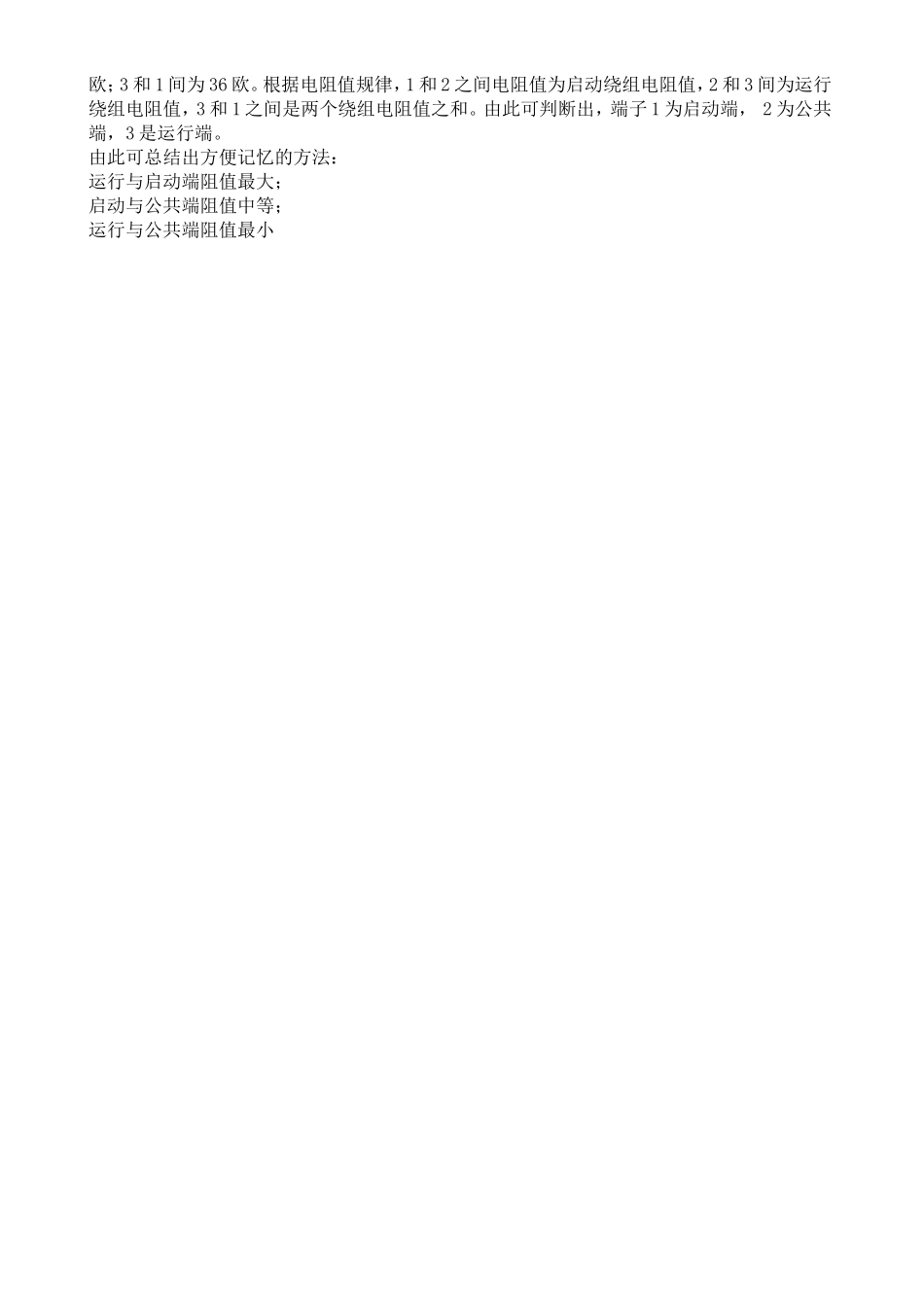

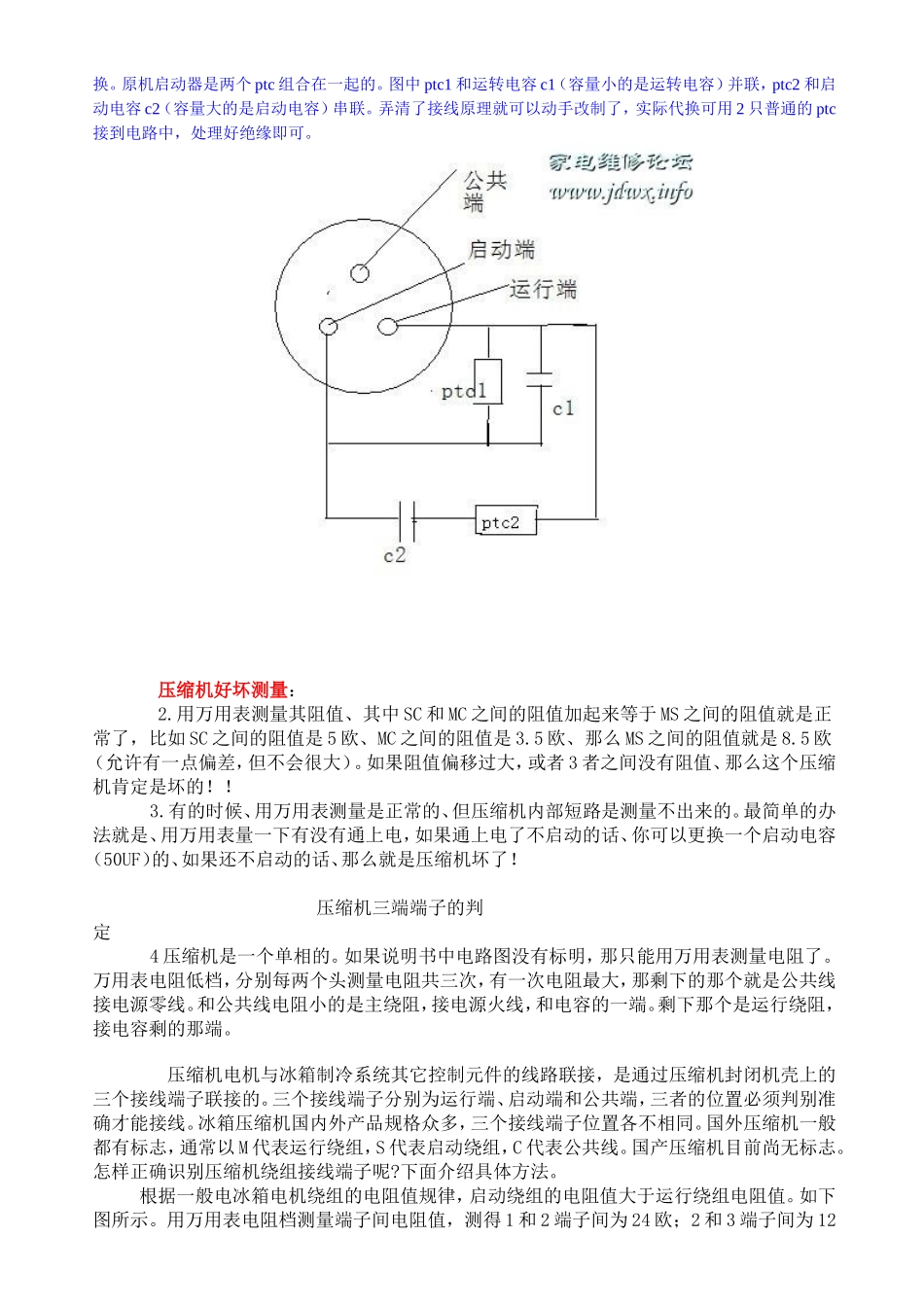

压缩机的接线原理图RSIRCSR1.在压缩机的上面有3根接线柱、分别是S、M、C，其中S是启动绕组、M是运行绕组、C是公共端.运行与启动端阻值最大；启动与公共端阻值中等；运行与公共端阻值最小注：1----热保护继电器2----启动继电器3----工作电容4----启动电容M—C----主线圈M---C----启动线圈接线时用万能表找出电阻最大的两个脚，剩下的那一只脚是中心抽头接零线，再找出与中心抽头电阻小的那一个脚，接保护器至电源，剩下的那只脚接电容。维修中常遇到压缩机用四线接双电容的PTC启动器损坏，在买不到原机配件情况下，完全可以自己代换。原机启动器是两个ptc组合在一起的。图中ptc1和运转电容c1（容量小的是运转电容）并联，ptc2和启动电容c2（容量大的是启动电容）串联。弄清了接线原理就可以动手改制了，实际代换可用2只普通的ptc接到电路中，处理好绝缘即可。压缩机好坏测量：2.用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS之间的阻值就是正常了，比如SC之间的阻值是5欧、MC之间的阻值是3.5欧、那么MS之间的阻值就是8.5欧（允许有一点偏差，但不会很大）。如果阻值偏移过大，或者3者之间没有阻值、那么这个压缩机肯定是坏的！！3.有的时候、用万用表测量是正常的、但压缩机内部短路是测量不出来的。最简单的办法就是、用万用表量一下有没有通上电，如果通上电了不启动的话、你可以更换一个启动电容（50UF）的、如果还不启动的话、那么就是压缩机坏了！压缩机三端端子的判定4压缩机是一个单相的。如果说明书中电路图没有标明，那只能用万用表测量电阻了。万用表电阻低档，分别每两个头测量电阻共三次，有一次电阻最大，那剩下的那个就是公共线接电源零线。和公共线电阻小的是主绕阻，接电源火线，和电容的一端。剩下那个是运行绕阻，接电容剩的那端。压缩机电机与冰箱制冷系统其它控制元件的线路联接，是通过压缩机封闭机壳上的三个接线端子联接的。三个接线端子分别为运行端、启动端和公共端，三者的位置必须判别准确才能接线。冰箱压缩机国内外产品规格众多，三个接线端子位置各不相同。国外压缩机一般都有标志，通常以M代表运行绕组，S代表启动绕组，C代表公共线。国产压缩机目前尚无标志。怎样正确识别压缩机绕组接线端子呢?下面介绍具体方法。根据一般电冰箱电机绕组的电阻值规律，启动绕组的电阻值大于运行绕组电阻值。如下图所示。用万用表电阻档测量端子间电阻值，测得1和2端子间为24欧；2和3端子间为12欧；3和1间为36欧。根据电阻值规律，1和2之间电阻值为启动绕组电阻值，2和3间为运行绕组电阻值，3和1之间是两个绕组电阻值之和。由此可判断出，端子1为启动端，2为公共端，3是运行端。由此可总结出方便记忆的方法：运行与启动端阻值最大；启动与公共端阻值中等；运行与公共端阻值最小
