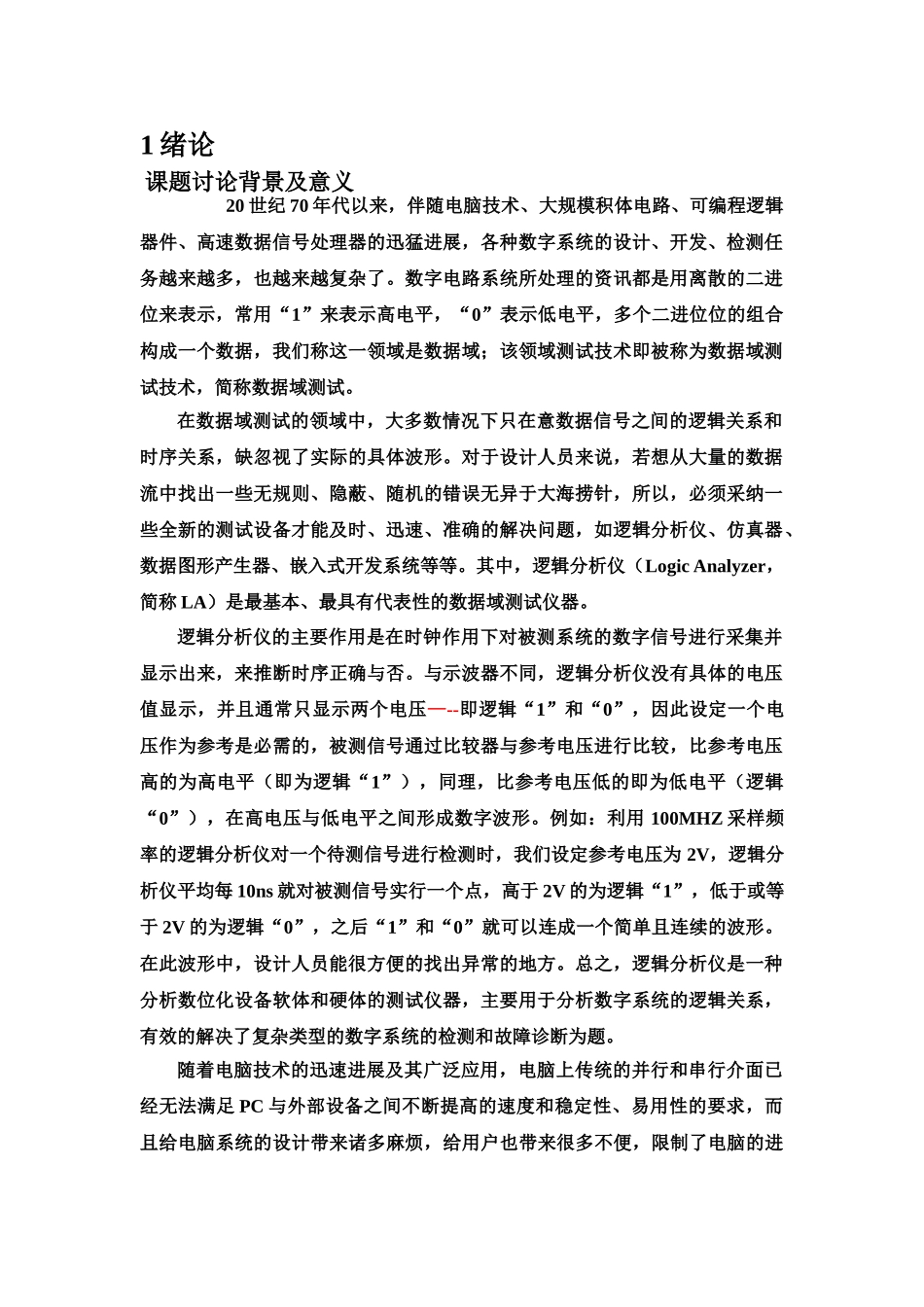

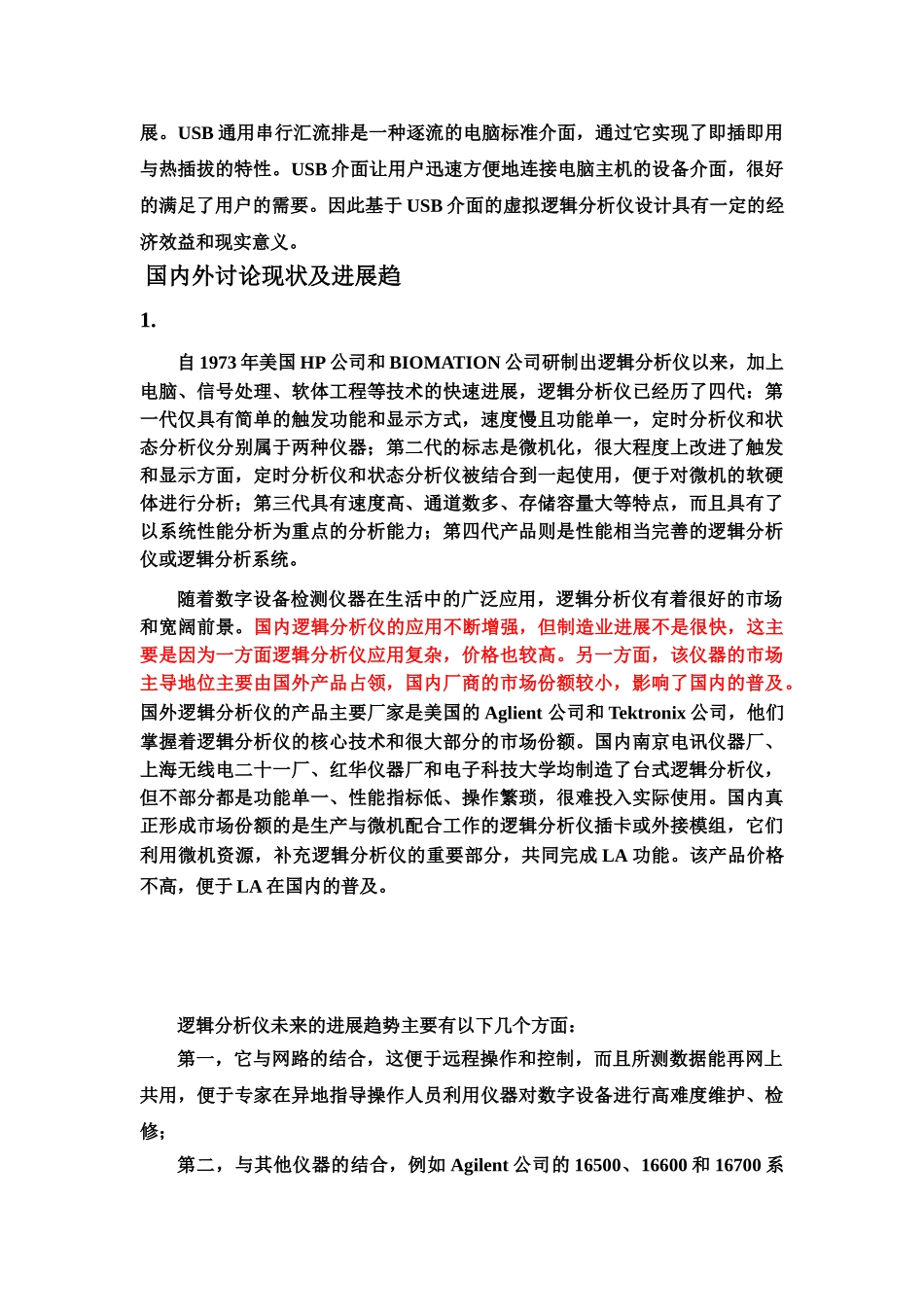

毕业答辩论文 USB1 绪论 课题讨论背景及意义 20 世纪 70 年代以来，伴随电脑技术、大规模积体电路、可编程逻辑器件、高速数据信号处理器的迅猛进展，各种数字系统的设计、开发、检测任务越来越多，也越来越复杂了。数字电路系统所处理的资讯都是用离散的二进位来表示，常用“1”来表示高电平，“0”表示低电平，多个二进位位的组合构成一个数据，我们称这一领域是数据域；该领域测试技术即被称为数据域测试技术，简称数据域测试。在数据域测试的领域中，大多数情况下只在意数据信号之间的逻辑关系和时序关系，缺忽视了实际的具体波形。对于设计人员来说，若想从大量的数据流中找出一些无规则、隐蔽、随机的错误无异于大海捞针，所以，必须采纳一些全新的测试设备才能及时、迅速、准确的解决问题，如逻辑分析仪、仿真器、数据图形产生器、嵌入式开发系统等等。其中，逻辑分析仪（Logic Analyzer，简称 LA）是最基本、最具有代表性的数据域测试仪器。逻辑分析仪的主要作用是在时钟作用下对被测系统的数字信号进行采集并显示出来，来推断时序正确与否。与示波器不同，逻辑分析仪没有具体的电压值显示，并且通常只显示两个电压—--即逻辑“1”和“0”，因此设定一个电压作为参考是必需的，被测信号通过比较器与参考电压进行比较，比参考电压高的为高电平（即为逻辑“1”），同理，比参考电压低的即为低电平（逻辑“0”），在高电压与低电平之间形成数字波形。例如：利用 100MHZ 采样频率的逻辑分析仪对一个待测信号进行检测时，我们设定参考电压为 2V，逻辑分析仪平均每 10ns 就对被测信号实行一个点，高于 2V 的为逻辑“1”，低于或等于 2V 的为逻辑“0”，之后“1”和“0”就可以连成一个简单且连续的波形。在此波形中，设计人员能很方便的找出异常的地方。总之，逻辑分析仪是一种分析数位化设备软体和硬体的测试仪器，主要用于分析数字系统的逻辑关系，有效的解决了复杂类型的数字系统的检测和故障诊断为题。随着电脑技术的迅速进展及其广泛应用，电脑上传统的并行和串行介面已经无法满足 PC 与外部设备之间不断提高的速度和稳定性、易用性的要求，而且给电脑系统的设计带来诸多麻烦，给用户也带来很多不便，限制了电脑的进展。USB 通用串行汇流排是一种逐流的电脑标准介面，通过它实现了即插即用与热插拔的特性。USB 介面让用户迅速方便地连接电脑主机的设备介面，很好的满足了用户的需要。因此基于 USB 介面的虚拟逻辑分...
