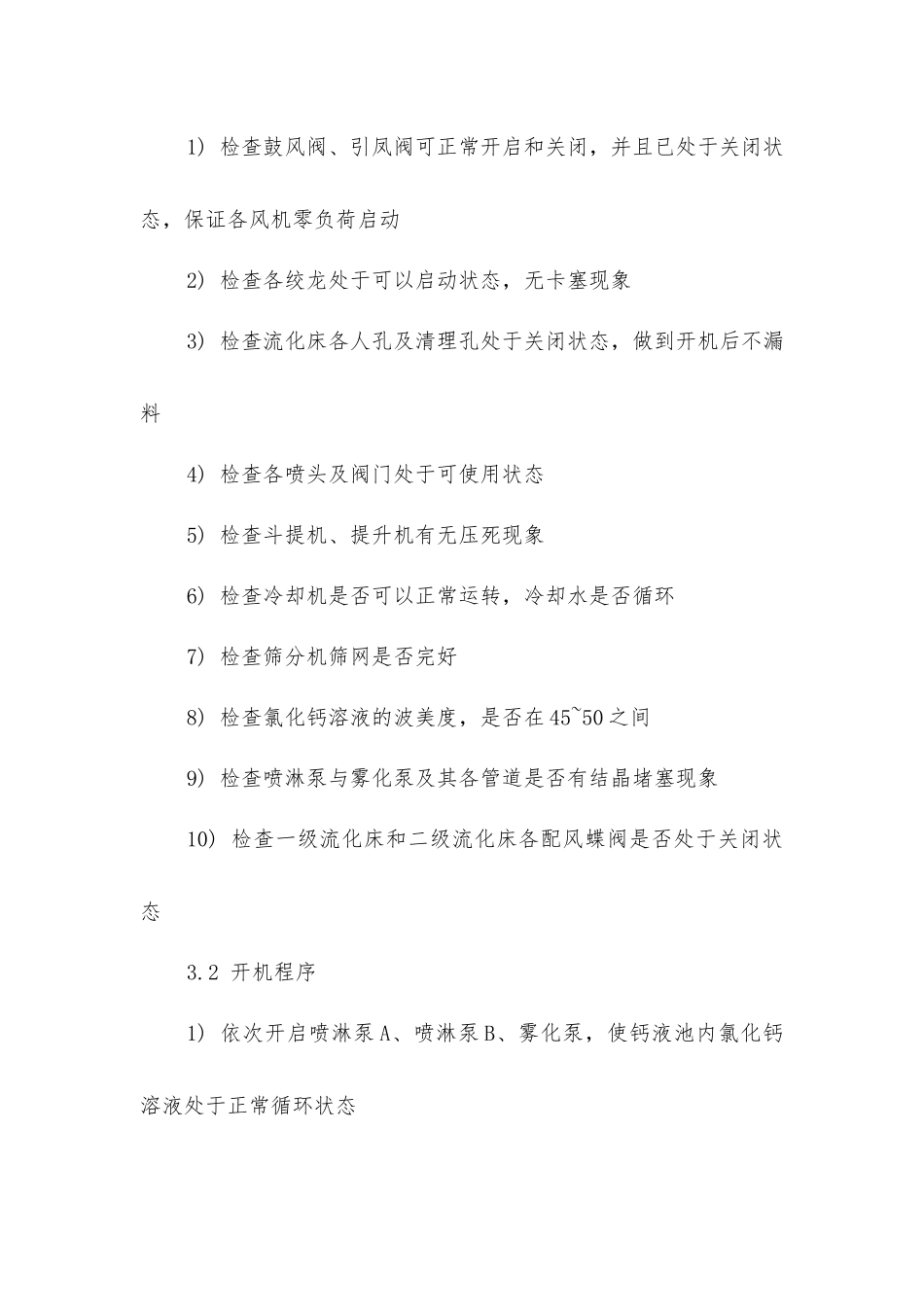

氯化钙造粒干燥系统操作章程1、 岗位任务：根据生产要求，根据操作章程，负责将钙液浓缩工段输送来的氯化钙溶液经浓缩、造粒、干燥等过程，最终得到合格的氯化钙产品。2、生产过程描述2.1 工艺流程示意图2.2 工艺流程描述钙液槽内浓度达到 45 波美度的钙液由雾化泵以一定压力从喷嘴压入一级流化床，压力的能量转换为动能，料液由上向下从喷嘴喷出，形成一层高速的液膜，液膜随即分裂为液滴。雾化产生的液滴尺寸与压力成反比，喷嘴的生产能力与压力的平方成正比。一部分液滴附着于处于流化状态的氯化钙颗粒上，与鼓风机送来的热空气充分接触，一部分液滴直接干燥成为小颗粒，所有物料经斗提机提升，进入筛分机，物料中颗粒粒径达到要求的氯化钙颗粒会被筛分到二级流化床，剩余的小颗粒则通过绞龙返回一级流化床，继续进行造粒干燥过程。进入二级流化床的物料再次与热空气充分接触，完成二次干燥，使产品含水量符合要求后，进入冷却机将温度降至常温后，进入包装工序。一级二级流化床的热空气与物料充分接触后，会带有部分粉尘，经旋风分离后，粉尘被收集后返回一级流化床继续造粒，热空气则进入余热回收除尘塔，一方面可以利用钙液洗涤热空气中剩余的粉尘，另一方面也可以利用热空气中含有的热量对钙液进行升温柔进一步的浓缩。之后热空气经引风机后排空。2.3 工艺控制指标2.3.1 钙液浓度，波美度在 45~50 之间2.3.2 鼓风后温度不低于 240℃，尾气温度不低于 130℃2.3.3 雾化泵频率不低于 30Hz3、作业程序3.1 开机准备工作确认各设备处于可开启状态，无卡塞、松动、缺油，配电不到位及其他影响开机的因素，重点应包括以下几点1) 检查鼓风阀、引凤阀可正常开启和关闭，并且已处于关闭状态，保证各风机零负荷启动2) 检查各绞龙处于可以启动状态，无卡塞现象3) 检查流化床各人孔及清理孔处于关闭状态，做到开机后不漏料4) 检查各喷头及阀门处于可使用状态5) 检查斗提机、提升机有无压死现象6) 检查冷却机是否可以正常运转，冷却水是否循环7) 检查筛分机筛网是否完好8) 检查氯化钙溶液的波美度，是否在 45~50 之间9) 检查喷淋泵与雾化泵及其各管道是否有结晶堵塞现象10) 检查一级流化床和二级流化床各配风蝶阀是否处于关闭状态3.2 开机程序1) 依次开启喷淋泵 A、喷淋泵 B、雾化泵，使钙液池内氯化钙溶液处于正常循环状态2) 依次开启引风机和鼓风机3) 依次开启包装提升机、冷却机、总返料绞龙、分返料绞龙、密封卸料器...
