水平供电动力电缆调整方案及施工安全技术措施

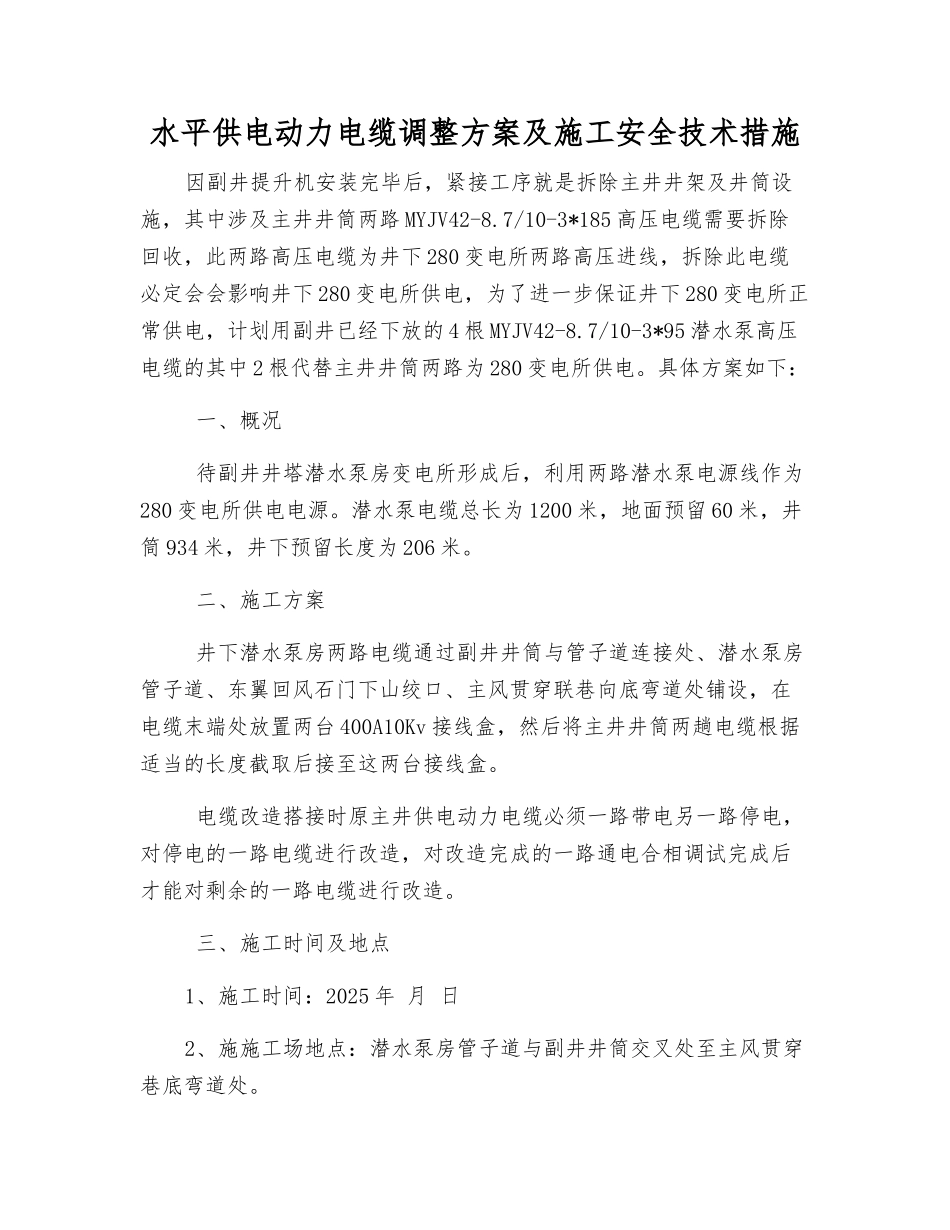

水平供电动力电缆调整方案及施工安全技术措施_第1页
1/3
水平供电动力电缆调整方案及施工安全技术措施_第2页
2/3

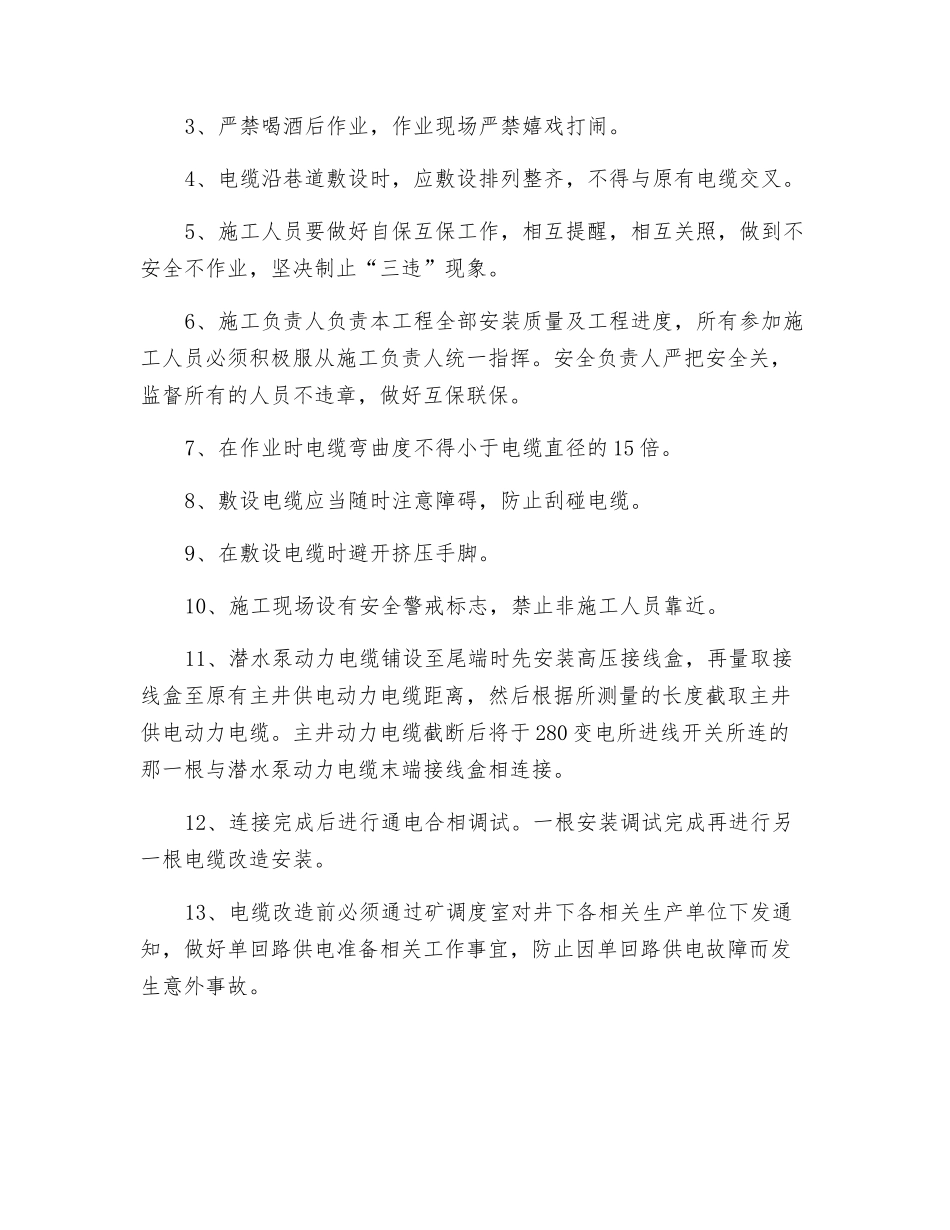

水平供电动力电缆调整方案及施工安全技术措施_第3页
3/3
水平供电动力电缆调整方案及施工安全技术措施因副井提升机安装完毕后,紧接工序就是拆除主井井架及井筒设施,其中涉及主井井筒两路 MYJV42-8.7/10-3*185 高压电缆需要拆除回收,此两路高压电缆为井下 280 变电所两路高压进线,拆除此电缆必定会会影响井下 280 变电所供电,为了进一步保证井下 280 变电所正常供电,计划用副井已经下放的 4 根 MYJV42-8.7/10-3*95 潜水泵高压电缆的其中 2 根代替主井井筒两路为 280 变电所供电。具体方案如下: 一、概况 待副井井塔潜水泵房变电所形成后,利用两路潜水泵电源线作为280 变电所供电电源。潜水泵电缆总长为 1200 米,地面预留 60 米,井筒 934 米,井下预留长度为 206 米。 二、施工方案 井下潜水泵房两路电缆通过副井井筒与管子道连接处、潜水泵房管子道、东翼回风石门下山绞口、主风贯穿联巷向底弯道处铺设,在电缆末端处放置两台 400A10Kv 接线盒,然后将主井井筒两趟电缆根据适当的长度截取后接至这两台接线盒。 电缆改造搭接时原主井供电动力电缆必须一路带电另一路停电,对停电的一路电缆进行改造,对改造完成的一路通电合相调试完成后才能对剩余的一路电缆进行改造。 三、施工时间及地点1、施工时间:2025 年 月 日2、施施工场地点:潜水泵房管子道与副井井筒交叉处至主风贯穿巷底弯道处。 三、施工组织机构 组 长:陈其永 副组长:杨学明、白应东 技术人员:马骞、杨长寿 成 员:机运队维修电钳工 四、施工之前准备:1、施工之前先将井下预留 3*95 电缆沿铺设路径展开,并对电缆做打压试验;2、沿电缆铺设路径安装 68 电缆挂钩,每间隔 1.5 米安装 1 组;3、对高压接线盒进行完好检查。4、对电缆进行详细检查,规格、型号、截面、电压等级均须符合要求,外观无扭曲、损坏等现象。5、电缆做绝缘测试,使用 2500V 兆欧表测量相间、相地绝缘电阻值不小于 400 兆欧。6、电缆做耐压试验经检测合格之后方可使用。7、电缆测试完毕,电缆端部应用防水材料密封后再用胶布包好。 五、施工安全技术措施1、仔细开好班前会,由施工负责人贯彻本措施并传达施工中的安全注意事项,要求每个参加施工人员复述本措施并进行签字。2、施工设专人负责,统一指挥,分工明确,责任具体划分到每一个人,进入施工现场时必须穿戴好劳保用品。3、严禁喝酒后作业,作业现场严禁嬉戏打闹。4、电缆沿巷道敷设时,应敷设排列整齐,不得与原有电缆交叉。5、施工人员要...
