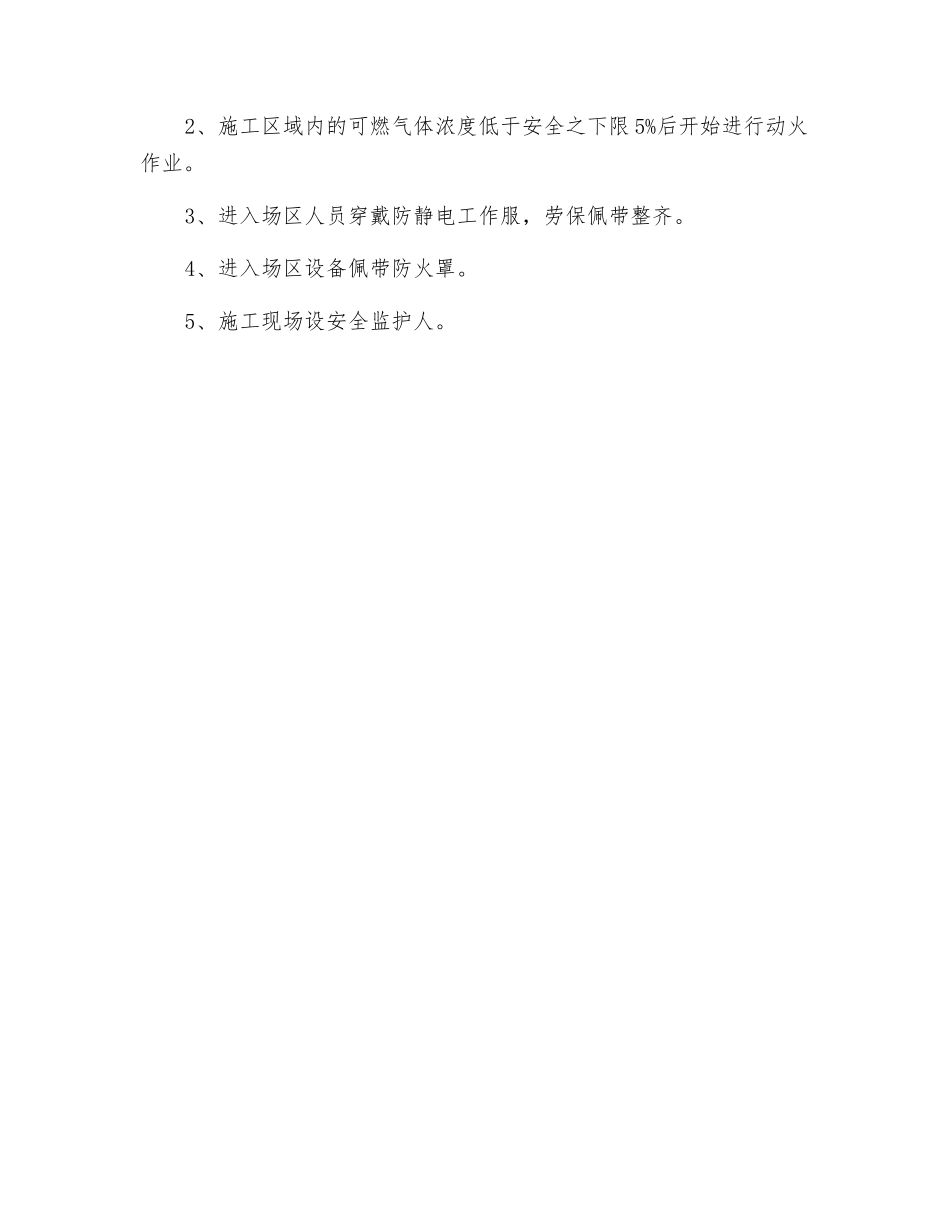

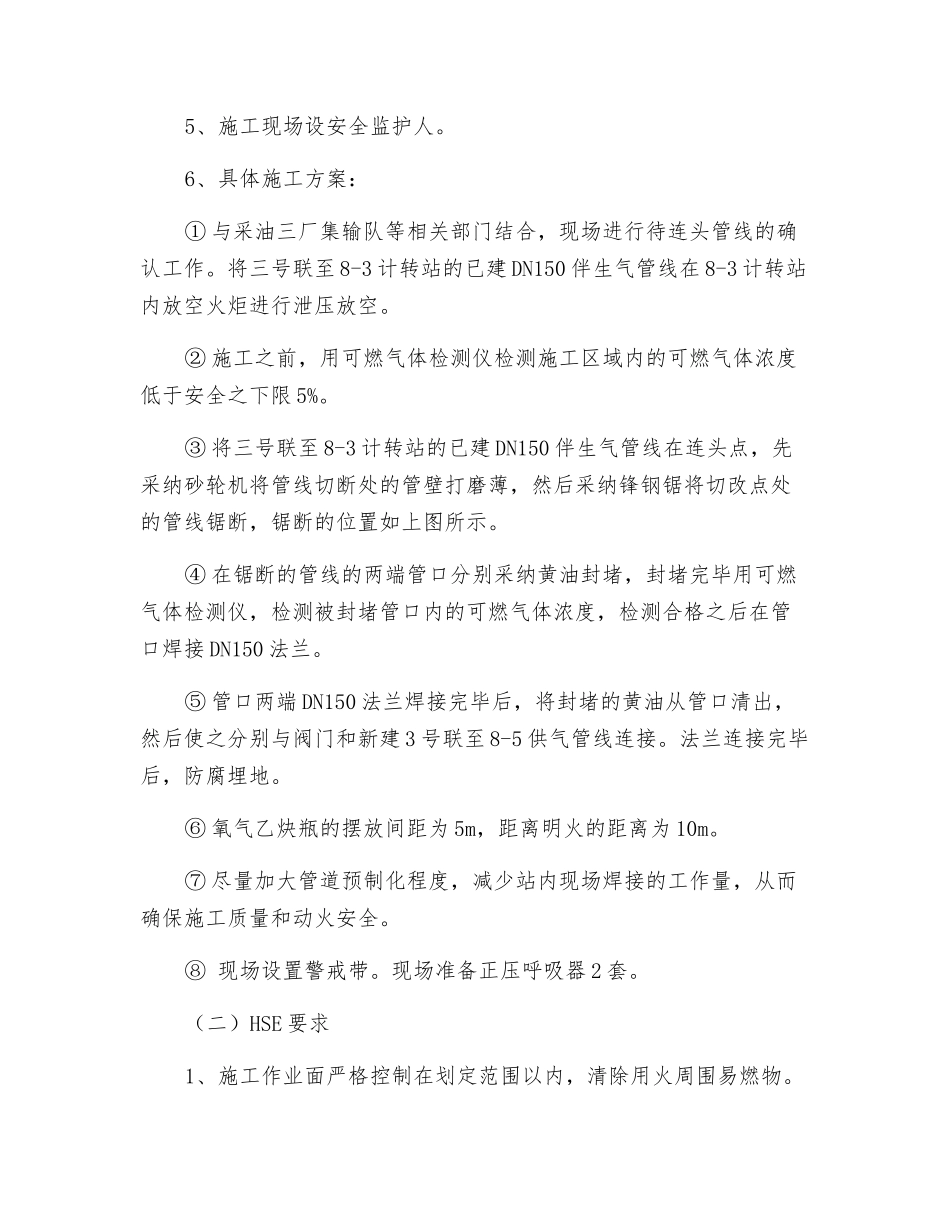

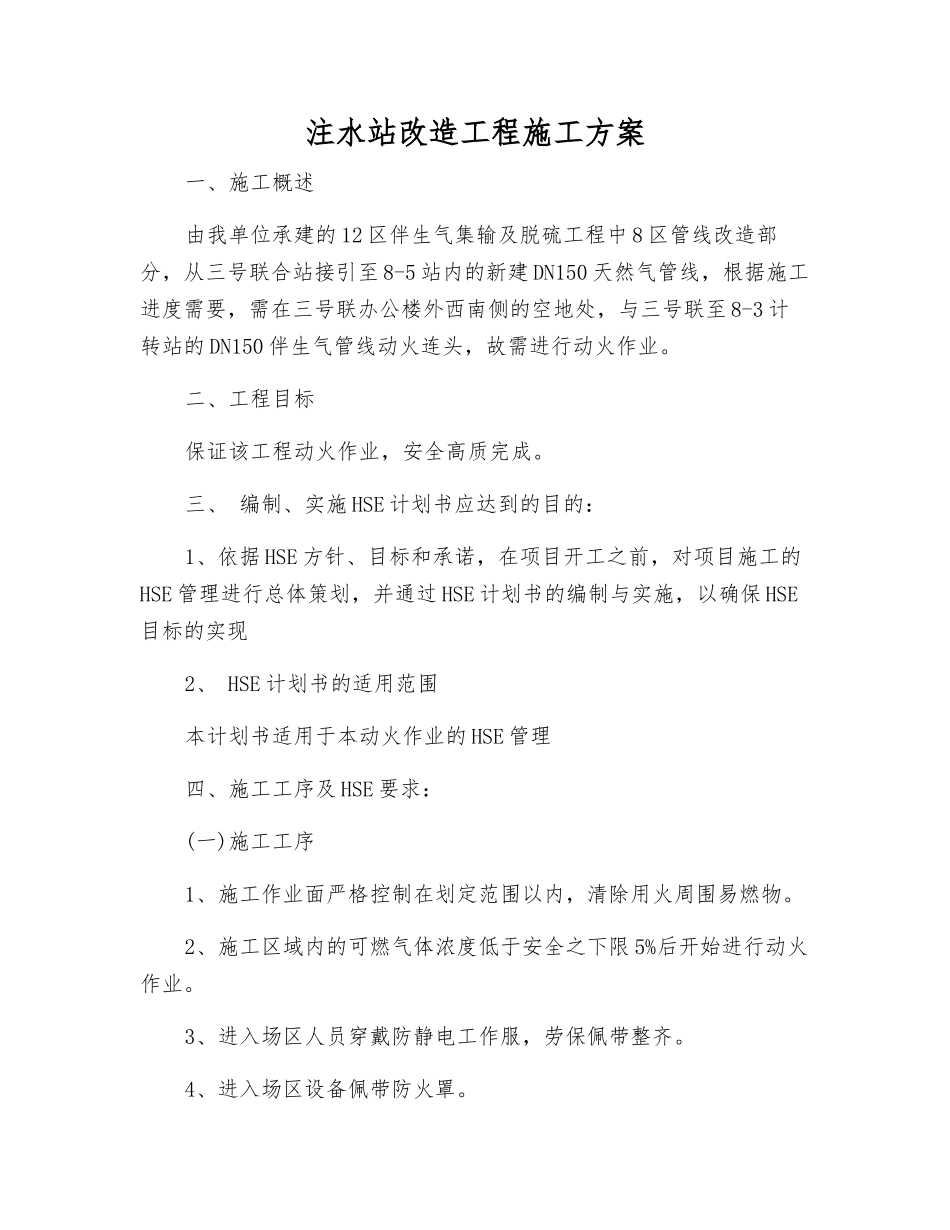

注水站改造工程施工方案一、施工概述由我单位承建的 12 区伴生气集输及脱硫工程中 8 区管线改造部分，从三号联合站接引至 8-5 站内的新建 DN150 天然气管线，根据施工进度需要，需在三号联办公楼外西南侧的空地处，与三号联至 8-3 计转站的 DN150 伴生气管线动火连头，故需进行动火作业。二、工程目标保证该工程动火作业，安全高质完成。三、 编制、实施 HSE 计划书应达到的目的：1、依据 HSE 方针、目标和承诺，在项目开工之前，对项目施工的HSE 管理进行总体策划，并通过 HSE 计划书的编制与实施，以确保 HSE目标的实现2、 HSE 计划书的适用范围本计划书适用于本动火作业的 HSE 管理四、施工工序及 HSE 要求：(一)施工工序1、施工作业面严格控制在划定范围以内，清除用火周围易燃物。2、施工区域内的可燃气体浓度低于安全之下限 5%后开始进行动火作业。3、进入场区人员穿戴防静电工作服，劳保佩带整齐。4、进入场区设备佩带防火罩。5、施工现场设安全监护人。6、具体施工方案：① 与采油三厂集输队等相关部门结合，现场进行待连头管线的确认工作。将三号联至 8-3 计转站的已建 DN150 伴生气管线在 8-3 计转站内放空火炬进行泄压放空。② 施工之前，用可燃气体检测仪检测施工区域内的可燃气体浓度低于安全之下限 5%。③ 将三号联至 8-3 计转站的已建 DN150 伴生气管线在连头点，先采纳砂轮机将管线切断处的管壁打磨薄，然后采纳锋钢锯将切改点处的管线锯断，锯断的位置如上图所示。④ 在锯断的管线的两端管口分别采纳黄油封堵，封堵完毕用可燃气体检测仪，检测被封堵管口内的可燃气体浓度，检测合格之后在管口焊接 DN150 法兰。⑤ 管口两端 DN150 法兰焊接完毕后，将封堵的黄油从管口清出，然后使之分别与阀门和新建 3 号联至 8-5 供气管线连接。法兰连接完毕后，防腐埋地。⑥ 氧气乙炔瓶的摆放间距为 5m，距离明火的距离为 10m。⑦ 尽量加大管道预制化程度，减少站内现场焊接的工作量，从而确保施工质量和动火安全。⑧ 现场设置警戒带。现场准备正压呼吸器 2 套。（二）HSE 要求1、施工作业面严格控制在划定范围以内，清除用火周围易燃物。2、施工区域内的可燃气体浓度低于安全之下限 5%后开始进行动火作业。3、进入场区人员穿戴防静电工作服，劳保佩带整齐。4、进入场区设备佩带防火罩。5、施工现场设安全监护人。
