浅析漳山电厂SCR脱硝失活催化剂再生应用

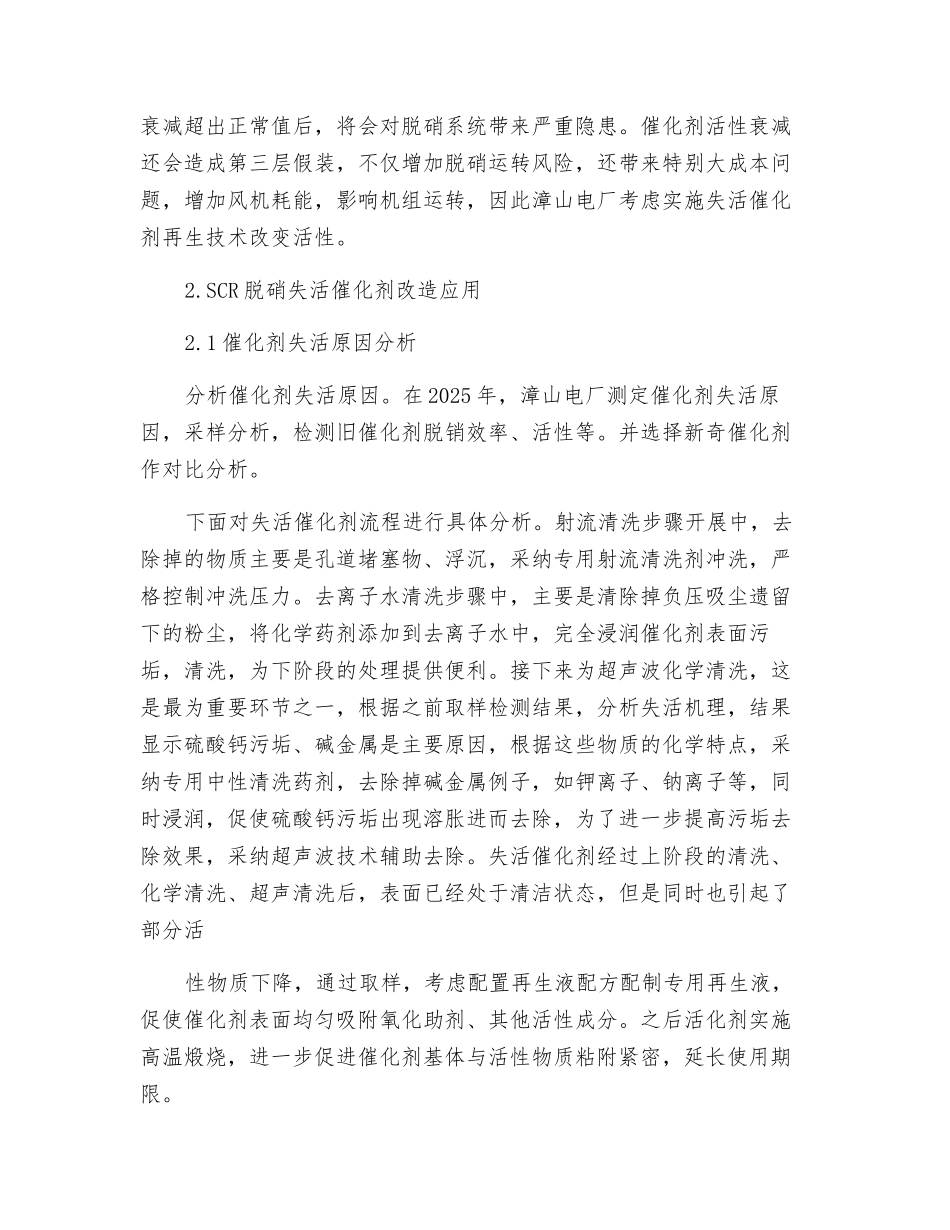

浅析漳山电厂 SCR 脱硝失活催化剂再生应用摘要：京能漳山电厂（以下简称漳山电厂）#4 机组催化剂取样发现脱硝效率较低无法满足需求。为降低生产成本，漳山电厂实施催化剂再生工作，在取样检测情况下测定催化剂失活原因是催化剂内部微孔通道及表层被硫酸钙颗粒堵塞，通过压力射流机冲洗，鼓泡、超声化学清洗，去除污垢、灰尘颗粒，最后高温煅烧。通过再生，共可节约经费 401 万元，取得很高经济效益，满足再生催化剂性能需求。电厂 SCR 脱硝催化使用中，化学性质基本决定了其化学寿命。随着催化剂的使用，催化剂表面会堆积污垢，影响脱销效率，为了进一步保证脱销效率，反应器增加催化剂增加费用，加大风机能耗，而且催化剂价格昂贵，分析失活催化剂再生技术有重要现实意义，文章以漳山电厂失活催化剂再生为例进行分析。1.漳山电厂催化剂应用情况分析漳山电厂机组脱硝系统在 2025 年投入生产，脱硝率可以达到90%，氨逃逸率能够控制在 3ppm 以下。SCR 脱销系统包括催化反应器、组件、脱硝供应系统等，脱销工艺原理如下：烟气温度在 280～420℃情况下加入氨气，NOx 能够与氨气结合在催化剂作用下有选择性发生化学反应，转换为氮气和水，降低烟气中污染物的含量。2025 年对催化剂进行性能取样检测，结果显示使用过的催化剂经过长期使用和室外放置，脱硝效率不足 65%，远远低于规定标准。在2025 年再次取样检测，结果显示催化剂活性仅在 0.57，催化剂脱硝性能严重衰竭。空预运转情况下，在设计标准下，发现 A 侧空预差压以及脱硝喷氨量都存在显著增加情况，B 侧同样存在这种情况，脱硝喷氨量环比增加 99.62Nm /h³。经过分析，其他工艺条件基本无明显影响，是催化剂活性下降造成空预差压升高。在正常生产中，催化剂的活动衰减超出正常值后，将会对脱硝系统带来严重隐患。催化剂活性衰减还会造成第三层假装，不仅增加脱硝运转风险，还带来特别大成本问题，增加风机耗能，影响机组运转，因此漳山电厂考虑实施失活催化剂再生技术改变活性。2.SCR 脱硝失活催化剂改造应用2.1 催化剂失活原因分析分析催化剂失活原因。在 2025 年，漳山电厂测定催化剂失活原因，采样分析，检测旧催化剂脱销效率、活性等。并选择新奇催化剂作对比分析。下面对失活催化剂流程进行具体分析。射流清洗步骤开展中，去除掉的物质主要是孔道堵塞物、浮沉，采纳专用射流清洗剂冲洗，严格控制冲洗压力。去离子水清洗步骤中，主要是清除掉负压吸尘遗留下的粉...
