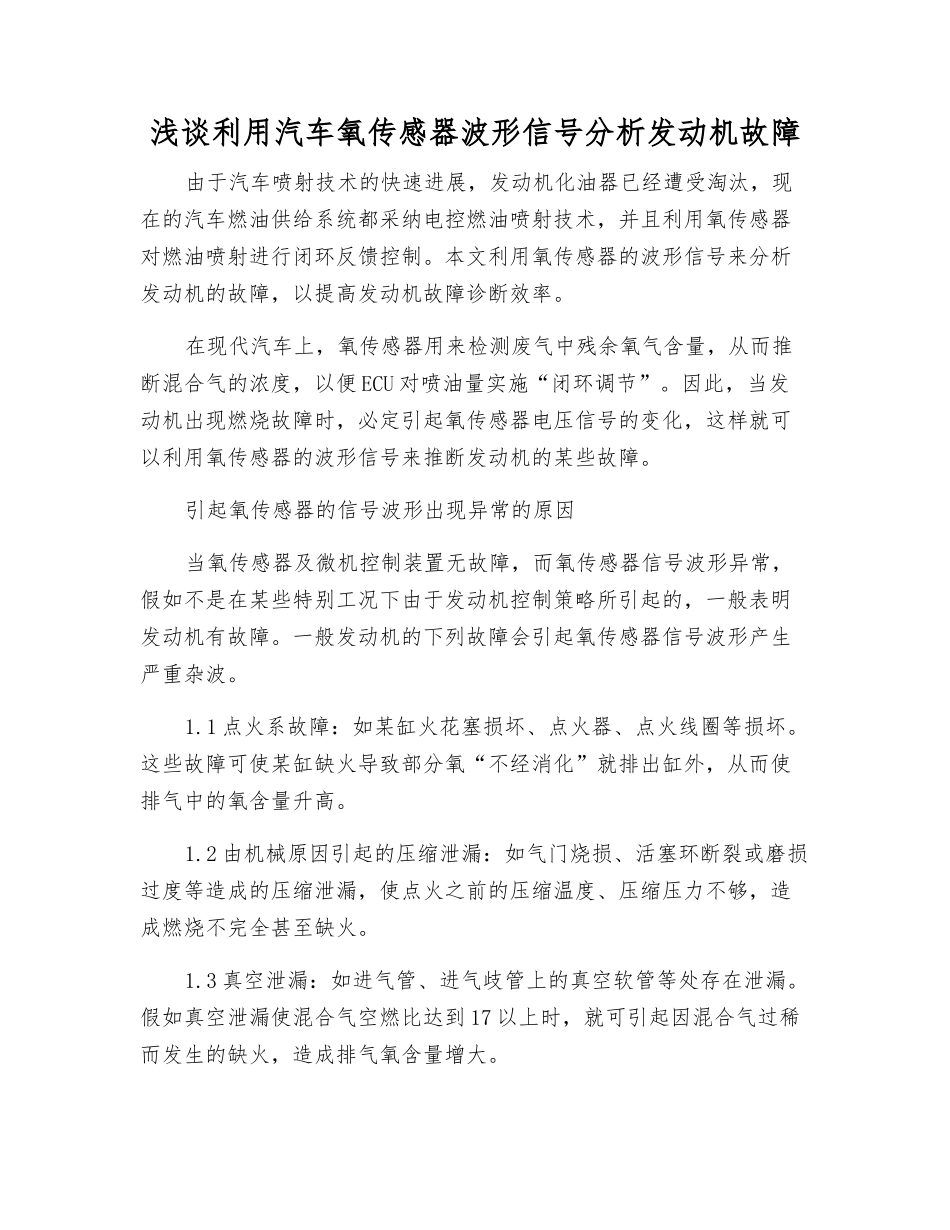

浅谈利用汽车氧传感器波形信号分析发动机故障

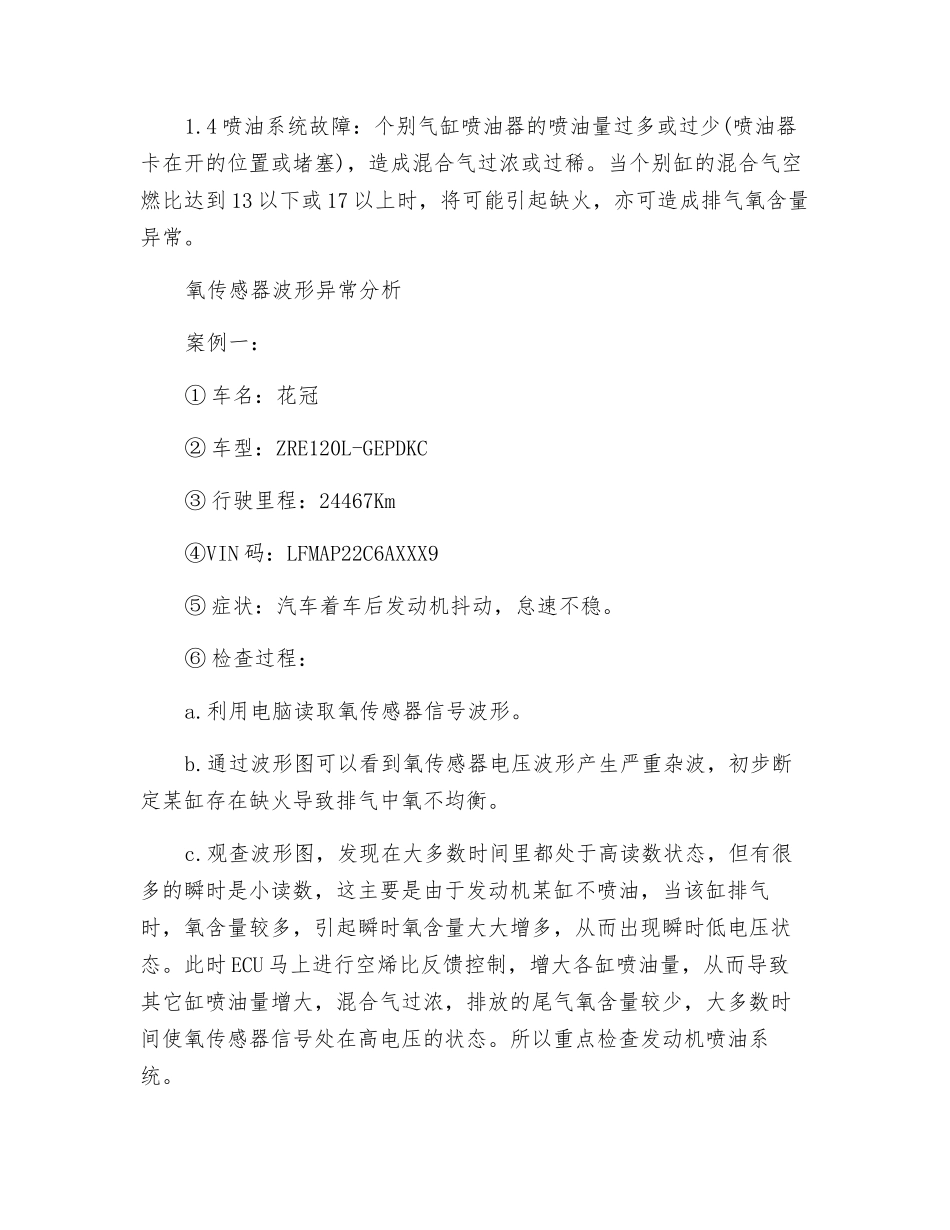

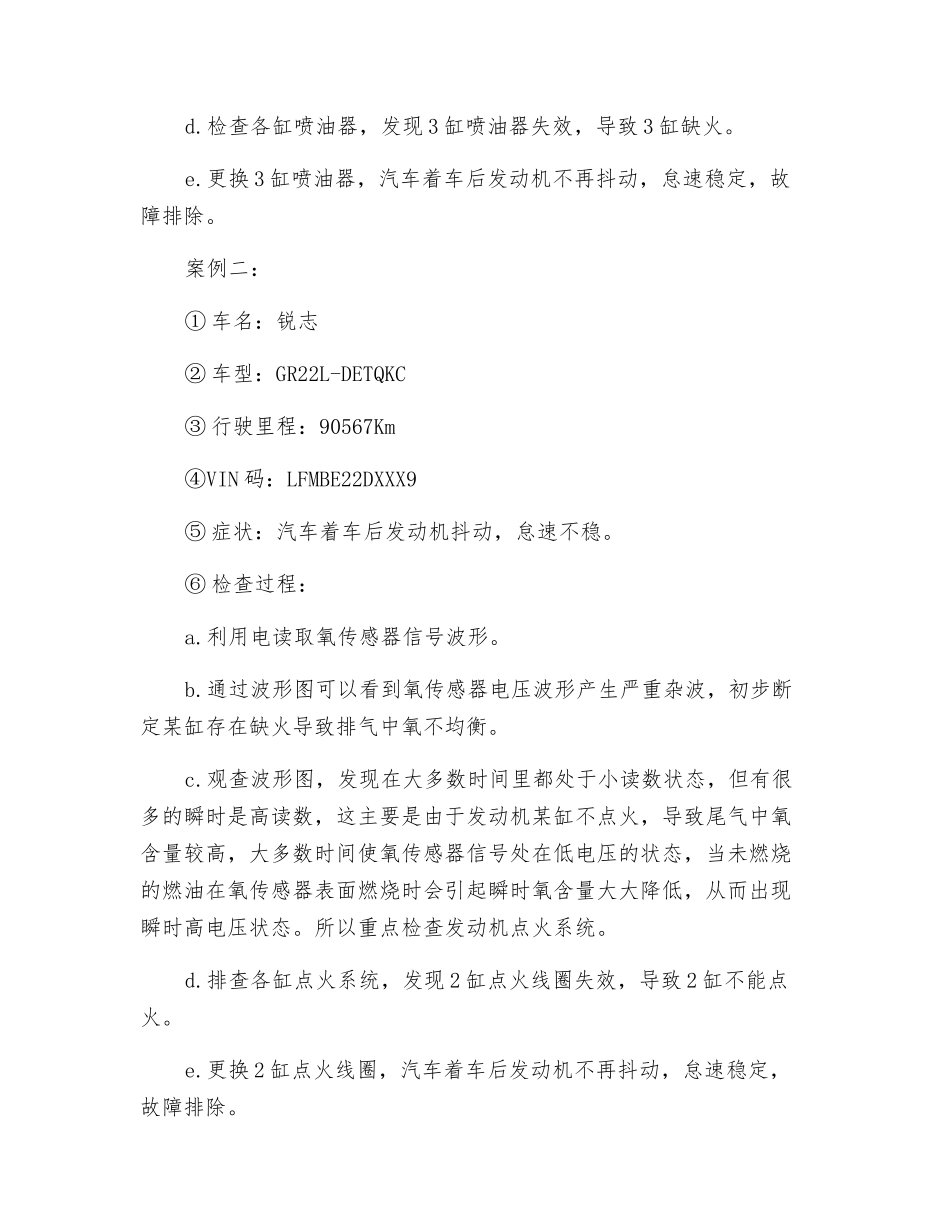

浅谈利用汽车氧传感器波形信号分析发动机故障由于汽车喷射技术的快速进展，发动机化油器已经遭受淘汰，现在的汽车燃油供给系统都采纳电控燃油喷射技术，并且利用氧传感器对燃油喷射进行闭环反馈控制。本文利用氧传感器的波形信号来分析发动机的故障，以提高发动机故障诊断效率。在现代汽车上，氧传感器用来检测废气中残余氧气含量，从而推断混合气的浓度，以便 ECU 对喷油量实施“闭环调节”。因此，当发动机出现燃烧故障时，必定引起氧传感器电压信号的变化，这样就可以利用氧传感器的波形信号来推断发动机的某些故障。引起氧传感器的信号波形出现异常的原因当氧传感器及微机控制装置无故障，而氧传感器信号波形异常，假如不是在某些特别工况下由于发动机控制策略所引起的，一般表明发动机有故障。一般发动机的下列故障会引起氧传感器信号波形产生严重杂波。1.1 点火系故障：如某缸火花塞损坏、点火器、点火线圈等损坏。这些故障可使某缸缺火导致部分氧“不经消化”就排出缸外，从而使排气中的氧含量升高。1.2 由机械原因引起的压缩泄漏：如气门烧损、活塞环断裂或磨损过度等造成的压缩泄漏，使点火之前的压缩温度、压缩压力不够，造成燃烧不完全甚至缺火。1.3 真空泄漏：如进气管、进气歧管上的真空软管等处存在泄漏。假如真空泄漏使混合气空燃比达到 17 以上时，就可引起因混合气过稀而发生的缺火，造成排气氧含量增大。1.4 喷油系统故障：个别气缸喷油器的喷油量过多或过少(喷油器卡在开的位置或堵塞)，造成混合气过浓或过稀。当个别缸的混合气空燃比达到 13 以下或 17 以上时，将可能引起缺火，亦可造成排气氧含量异常。氧传感器波形异常分析案例一：① 车名：花冠② 车型：ZRE120L-GEPDKC③ 行驶里程：24467Km④VIN 码：LFMAP22C6AXXX9⑤ 症状：汽车着车后发动机抖动，怠速不稳。⑥ 检查过程：a.利用电脑读取氧传感器信号波形。b.通过波形图可以看到氧传感器电压波形产生严重杂波，初步断定某缸存在缺火导致排气中氧不均衡。c.观查波形图，发现在大多数时间里都处于高读数状态，但有很多的瞬时是小读数，这主要是由于发动机某缸不喷油，当该缸排气时，氧含量较多，引起瞬时氧含量大大增多，从而出现瞬时低电压状态。此时 ECU 马上进行空烯比反馈控制，增大各缸喷油量，从而导致其它缸喷油量增大，混合气过浓，排放的尾气氧含量较少，大多数时间使氧传感器信号处在高电压的状态。所以重点检查发动机喷油系统。d.检查各缸...
