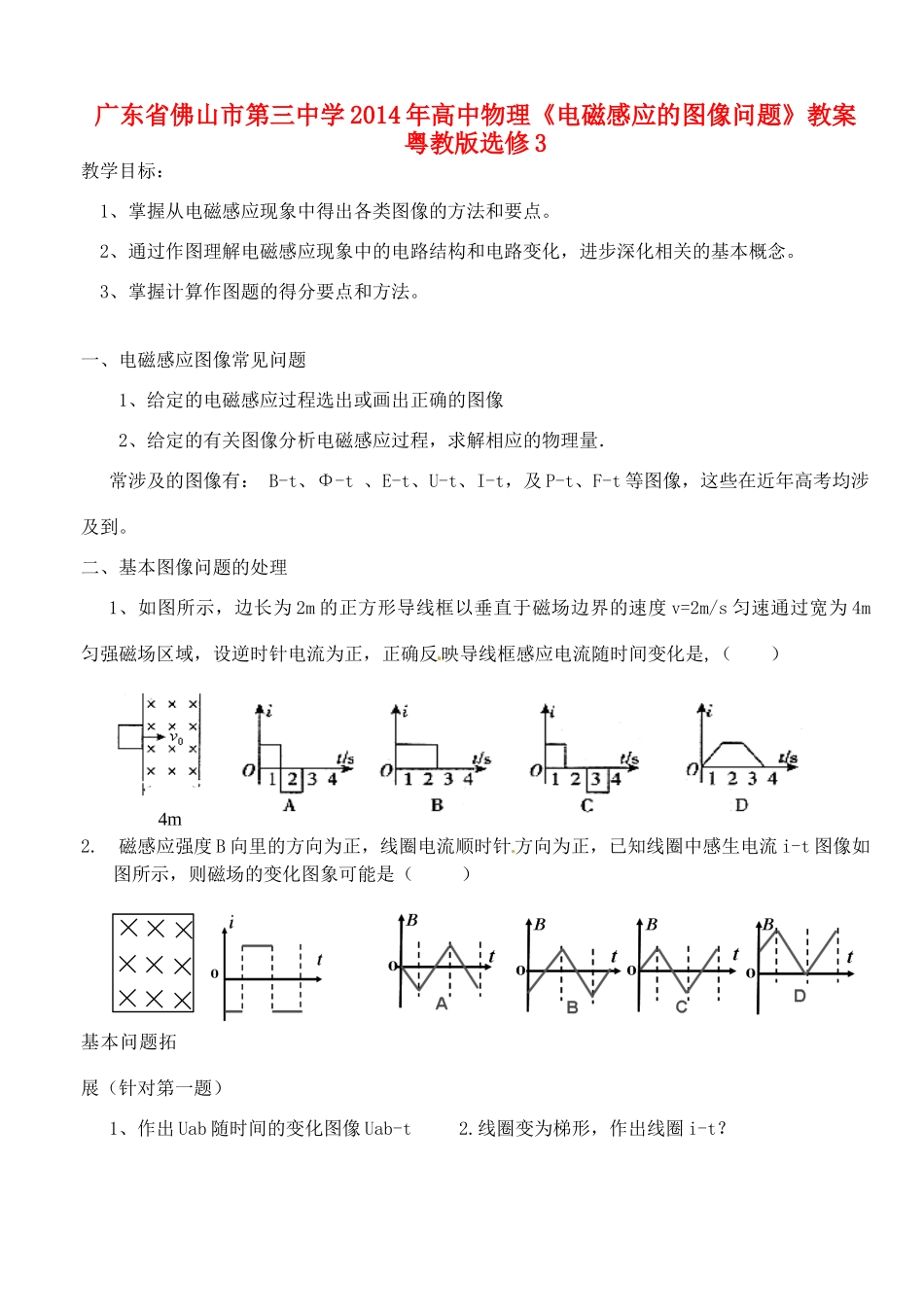

广东省佛山市第三中学 2014 年高中物理《电磁感应的图像问题》教案 粤教版选修 3教学目标： 1、掌握从电磁感应现象中得出各类图像的方法和要点
2、通过作图理解电磁感应现象中的电路结构和电路变化，进步深化相关的基本概念
3、掌握计算作图题的得分要点和方法
一、电磁感应图像常见问题 1、给定的电磁感应过程选出或画出正确的图像 2、给定的有关图像分析电磁感应过程，求解相应的物理量．常涉及的图像有： B-t、Φ-t 、E-t、U-t、I-t，及 P-t、F-t 等图像，这些在近年高考均涉及到
二、基本图像问题的处理1、如图所示，边长为 2m 的正方形导线框以垂直于磁场边界的速度 v=2m/s 匀速通过宽为 4m匀强磁场区域，设逆时针电流为正，正确反映导线框感应电流随时间变化是,（ ）2

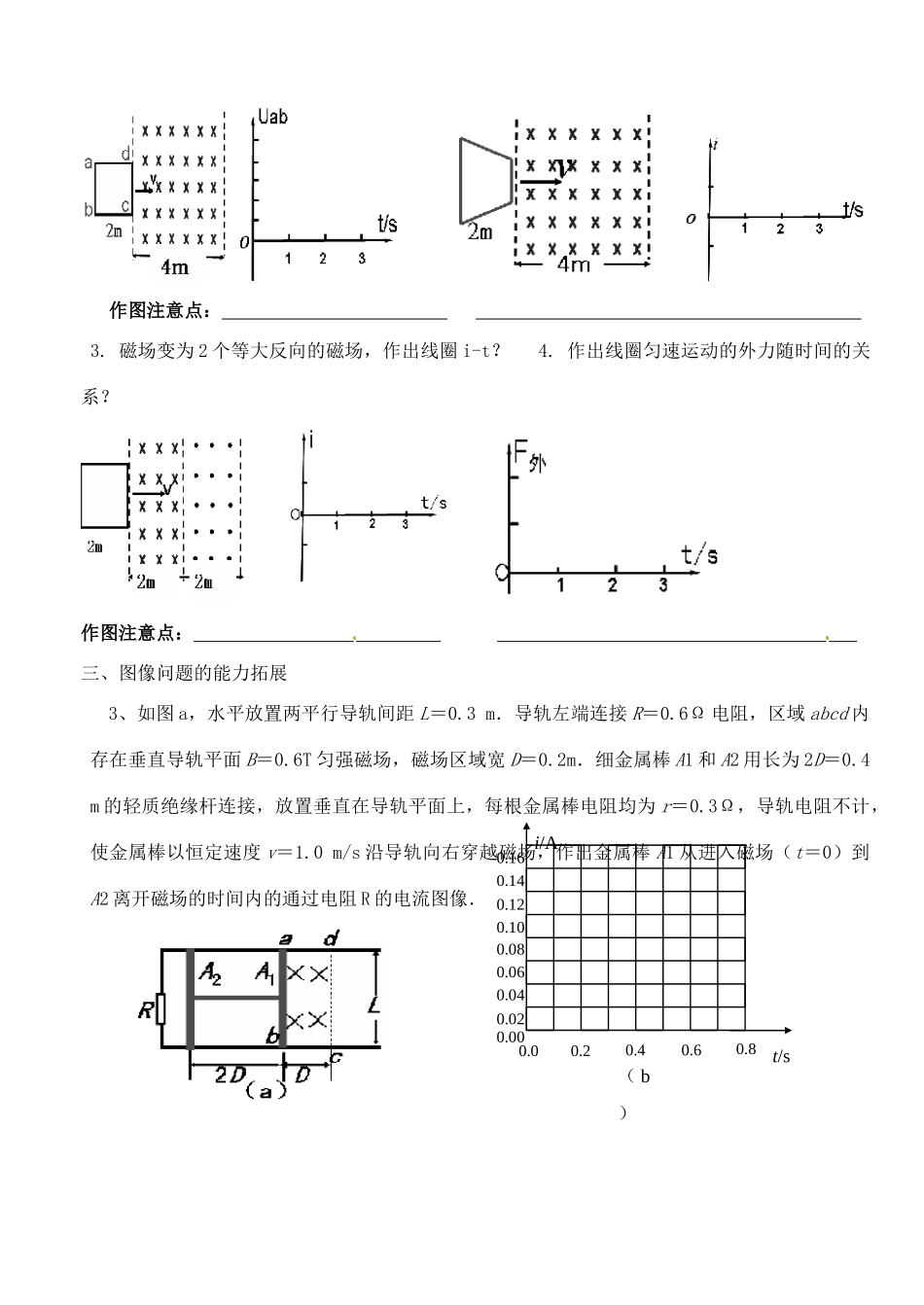

磁感应强度 B 向里的方向为正，线圈电流顺时针 方向为正，已知线圈中感生电流 i-t 图像如图所示，则磁场的变化图象可能是（ ）基本问题拓展（针对第一题） 1、作出 Uab 随时间的变化图像 Uab-t 2
线圈变为梯形，作出线圈 i-t
4m 作图注意点： 3
磁场变为 2 个等大反向的磁场，作出线圈 i-t
作出线圈匀速运动的外力随时间的关系
作图注意点： 三、图像问题的能力拓展3、如图 a，水平放置两平行导轨间距 L＝0
3 m．导轨左端连接 R＝0
6Ω 电阻，区域 abcd 内存在垂直导轨平面 B＝0
6T 匀强磁场，磁场区域宽 D＝0
2m．细金属棒 A1 和 A2 用长为 2D＝0
4 m 的轻质绝缘杆连接，放置垂直在导轨平面上，每根金属棒电阻均为 r＝0
3Ω，导轨电阻不计，使金属棒以恒定速度 v＝1

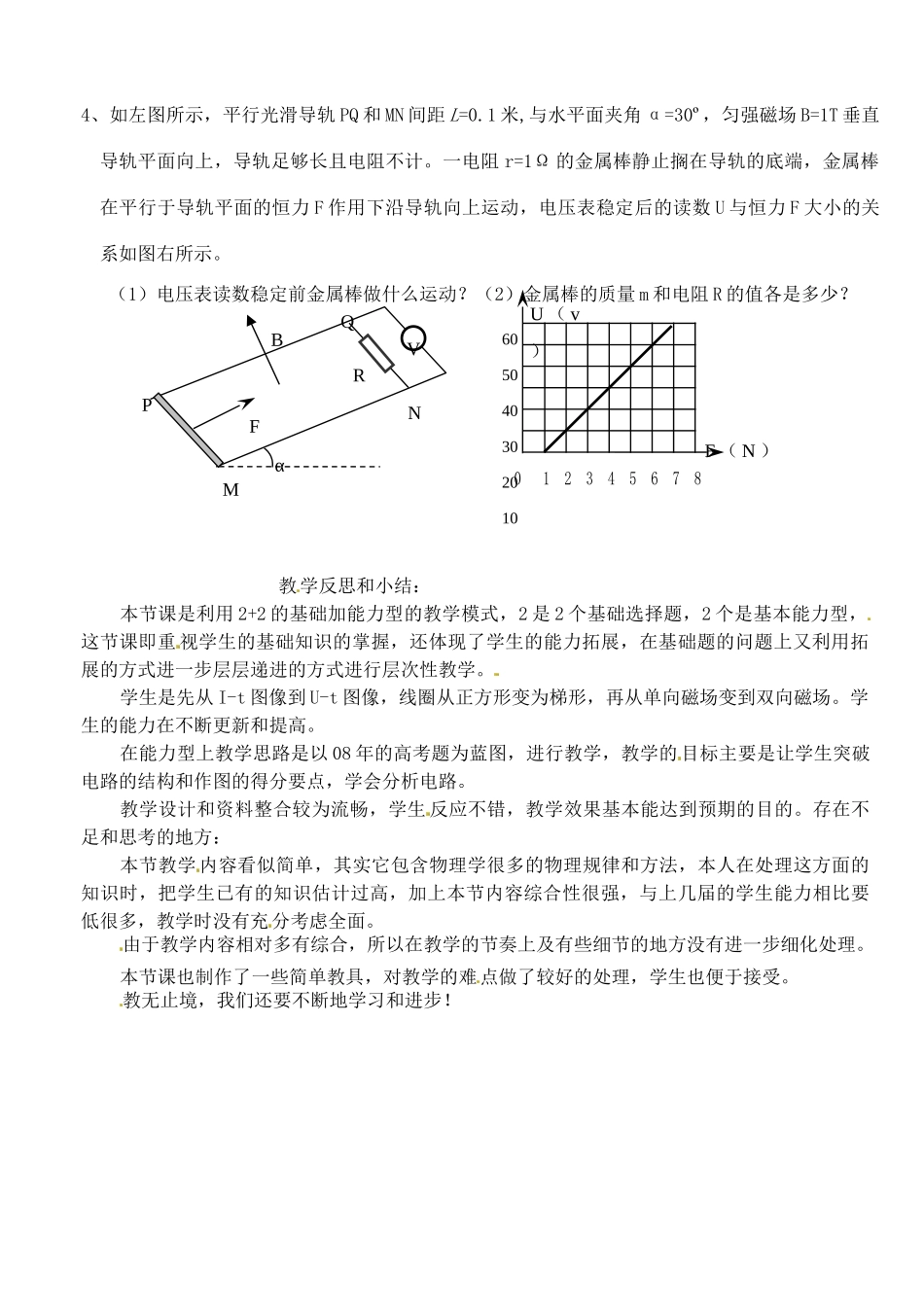

0 m/s 沿导轨向右穿越磁场，作出金属棒 A1 从进入磁场（t＝0）到A2 离开磁场的时间内的通过电阻 R 的电流图像． 0
