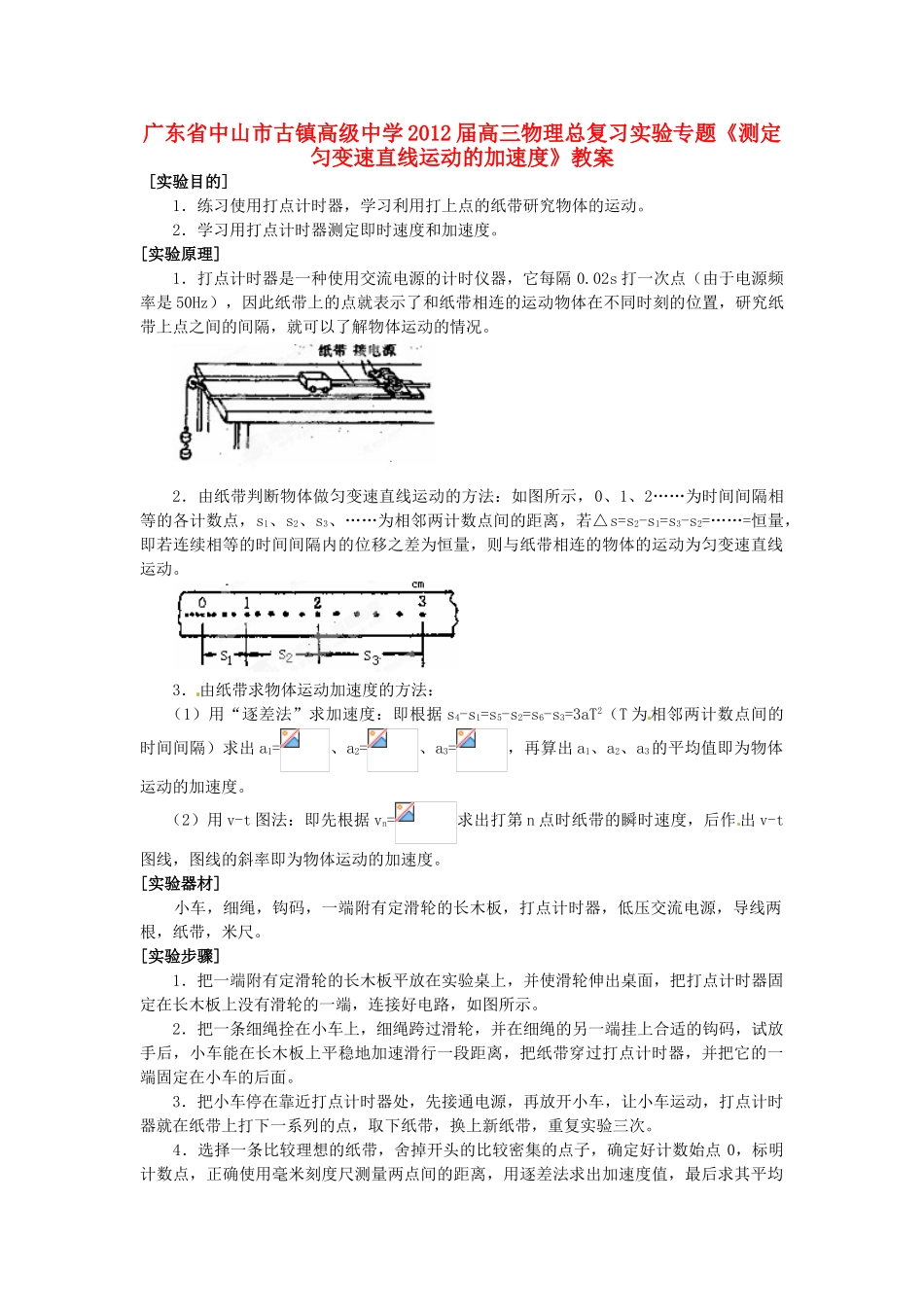

广东省中山市古镇高级中学 2012 届高三物理总复习实验专题《测定匀变速直线运动的加速度》教案 [实验目的] 1．练习使用打点计时器，学习利用打上点的纸带研究物体的运动。 2．学习用打点计时器测定即时速度和加速度。[实验原理]1．打点计时器是一种使用交流电源的计时仪器，它每隔 0.02s 打一次点（由于电源频率是 50Hz），因此纸带上的点就表示了和纸带相连的运动物体在不同时刻的位置，研究纸带上点之间的间隔，就可以了解物体运动的情况。2．由纸带判断物体做匀变速直线运动的方法：如图所示，0、1、2……为时间间隔相等的各计数点，s1、s2、s3、……为相邻两计数点间的距离，若△s=s2-s1=s3-s2=……=恒量，即若连续相等的时间间隔内的位移之差为恒量，则与纸带相连的物体的运动为匀变速直线运动。 3．由纸带求物体运动加速度的方法： （1）用“逐差法”求加速度：即根据 s4-s1=s5-s2=s6-s3=3aT2（T 为 相邻两计数点间的时间间隔）求出 a1=、a2=、a3=，再算出 a1、a2、a3的平均值即为物体运动的加速度。 （2）用 v-t 图法：即先根据 vn=求出打第 n 点时纸带的瞬时速度，后作 出 v-t图线，图线的斜率即为物体运动的加速度。[实验器材] 小车，细绳，钩码，一端附有定滑轮的长木板，打点计时器，低压交流电源，导线两根，纸带，米尺。[实验步骤] 1．把一端附有定滑轮的长木板平放在实验桌上，并使滑轮伸出桌面，把打点计时器固定在长木板上没有滑轮的一端，连接好电路，如图所示。 2．把一条细绳拴在小车上，细绳跨过滑轮，并在细绳的另一端挂上合适的钩码，试放手后，小车能在长木板上平稳地加速滑行一段距离，把纸带穿过打点计时器，并把它的一端固定在小车的后面。 3．把小车停在靠近打点计时器处，先接通电源，再放开小车，让小车运动，打点计时器就在纸带上打下一系列的点，取下纸带，换上新纸带，重复实验三次。 4．选择一条比较理想的纸带，舍掉开头的比较密集的点子，确定好计数始点 0，标明计数点，正确使用毫米刻度尺测量两点间的距离，用逐差法求出加速度值，最后求其平均值。也可求出各计数点对应的速度，作 v-t 图线，求得直线的斜率即为物体运动的加速度。[注意事项] 1．纸带打完后及时断开电源。 2．小车的加速度应适当大一些，以 能在纸带上长约 50cm 的范围内清楚地取 7～8 个计数点为宜。 3．应区别计时器打出的轨迹点与人为选取的计数点，通常每隔 4 个轨迹点选 1 个计数点，选取的...
