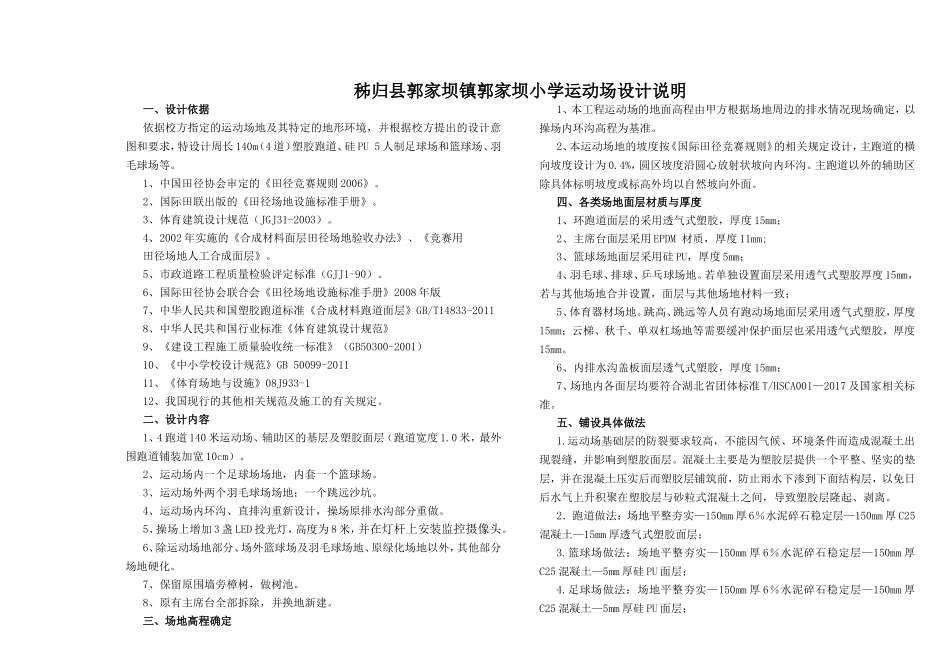

秭归县郭家坝镇郭家坝小学运动场设计说明VIP免费

秭归县郭家坝镇郭家坝小学运动场设计说明一、设计依据依据校方指定的运动场地及其特定的地形环境，并根据校方提出的设计意图和要求，特设计周长140m（4道）塑胶跑道、硅PU5人制足球场和篮球场、羽毛球场等。1、中国田径协会审定的《田径竞赛规则2006》。2、国际田联出版的《田径场地设施标准手册》。3、体育建筑设计规范（JGJ31-2003）。4、2002年实施的《合成材料面层田径场地验收办法》、《竞赛用田径场地人工合成面层》。5、市政道路工程质量检验评定标准（GJJ1-90）。6、国际田径协会联合会《田径场地设施标准手册》2008年版7、中华人民共和国塑胶跑道标准《合成材料跑道面层》GB/T14833-20118、中华人民共和国行业标准《体育建筑设计规范》9、《建设工程施工质量验收统一标准》（GB50300-2001）10、《中小学校设计规范》GB50099-201111、《体育场地与设施》08J933-112、我国现行的其他相关规范及施工的有关规定。二、设计内容1、4跑道140米运动场、辅助区的基层及塑胶面层（跑道宽度1.0米，最外围跑道铺装加宽10cm）。2、运动场内一个足球场场地，内套一个篮球场。3、运动场外两个羽毛球场场地；一个跳远沙坑。4、运动场内环沟、直排沟重新设计，操场原排水沟部分重做。5、操场上增加3盏LED投光灯，高度为8米，并在灯杆上安装监控摄像头。6、除运动场地部分、场外篮球场及羽毛球场地、原绿化场地以外，其他部分场地硬化。7、保留原围墙旁樟树，做树池。8、原有主席台全部拆除，并换地新建。三、场地高程确定1、本工程运动场的地面高程由甲方根据场地周边的排水情况现场确定，以操场内环沟高程为基准。2、本运动场地的坡度按《国际田径竞赛规则》的相关规定设计，主跑道的横向坡度设计为0.4%，圆区坡度沿圆心放射状坡向内环沟。主跑道以外的辅助区除具体标明坡度或标高外均以自然坡向外面。四、各类场地面层材质与厚度1、环跑道面层的采用透气式塑胶，厚度15mm；2、主席台面层采用EPDM材质，厚度11mm;3、篮球场地面层采用硅PU，厚度5mm；4、羽毛球、排球、乒乓球场地。若单独设置面层采用透气式塑胶厚度15mm，若与其他场地合并设置，面层与其他场地材料一致；5、体育器材场地。跳高、跳远等人员有跑动场地面层采用透气式塑胶，厚度15mm；云梯、秋千、单双杠场地等需要缓冲保护面层也采用透气式塑胶，厚度15mm。6、内排水沟盖板面层透气式塑胶，厚度15mm；7、场地内各面层均要符合湖北省团体标准T/HSCA001—2017及国家相关标准。五、铺设具体做法1.运动场基础层的防裂要求较高，不能因气候、环境条件而造成混凝土出现裂缝，并影响到塑胶面层。混凝土主要是为塑胶层提供一个平整、坚实的垫层，并在混凝土压实后而塑胶层铺筑前，防止雨水下渗到下面结构层，以免日后水气上升积聚在塑胶层与砂粒式混凝土之间，导致塑胶层隆起、剥离。2．跑道做法：场地平整夯实—150mm厚6％水泥碎石稳定层—150mm厚C25混凝土—15mm厚透气式塑胶面层；3.篮球场做法：场地平整夯实—150mm厚6％水泥碎石稳定层—150mm厚C25混凝土—5mm厚硅PU面层；4.足球场做法：场地平整夯实—150mm厚6％水泥碎石稳定层—150mm厚C25混凝土—5mm厚硅PU面层；5.羽毛球场做法：场地平整夯实—150mm厚6％水泥碎石稳定层—150mm厚C25混凝土—15mm厚透气式塑胶面层；6.沙坑助跑区做法：场地平整夯实—150mm厚6％水泥碎石稳定层—150mm厚C25混凝土—15mm厚透气式塑胶面层。7.体育器材场地做法：场地平整夯实—150mm厚6％水泥碎石稳定层—150mm厚C25混凝土—15mm厚塑胶面层；六、场地排水系统：1、在运动场场地内沿跑道内侧设内环排水沟，内环沟起点处沟深0.4米，排水坡度5%。2、场地内的雨水由表面坡度汇集至内排水环沟后经管道排至场外排水管道，并在排水环沟适宜位置设置雨水口（详图）。3、埋地排水管道采用D500钢筋混凝土二极管，管道做法按06MS201-1P22，埋置深度不小于70cm。七、治安监控系统对本工程进行治安监控系统，监控设备采用枪式摄像机，按要求安装在照明灯杆上，传输管线与照明电缆同沟同井，通过光纤接入学校监控室。主要技术参数要求：摄像机像素：380000像素以上水平分辨率：480线信噪比：大于48dB最低照度...
