广东省高考物理 电学实验集锦

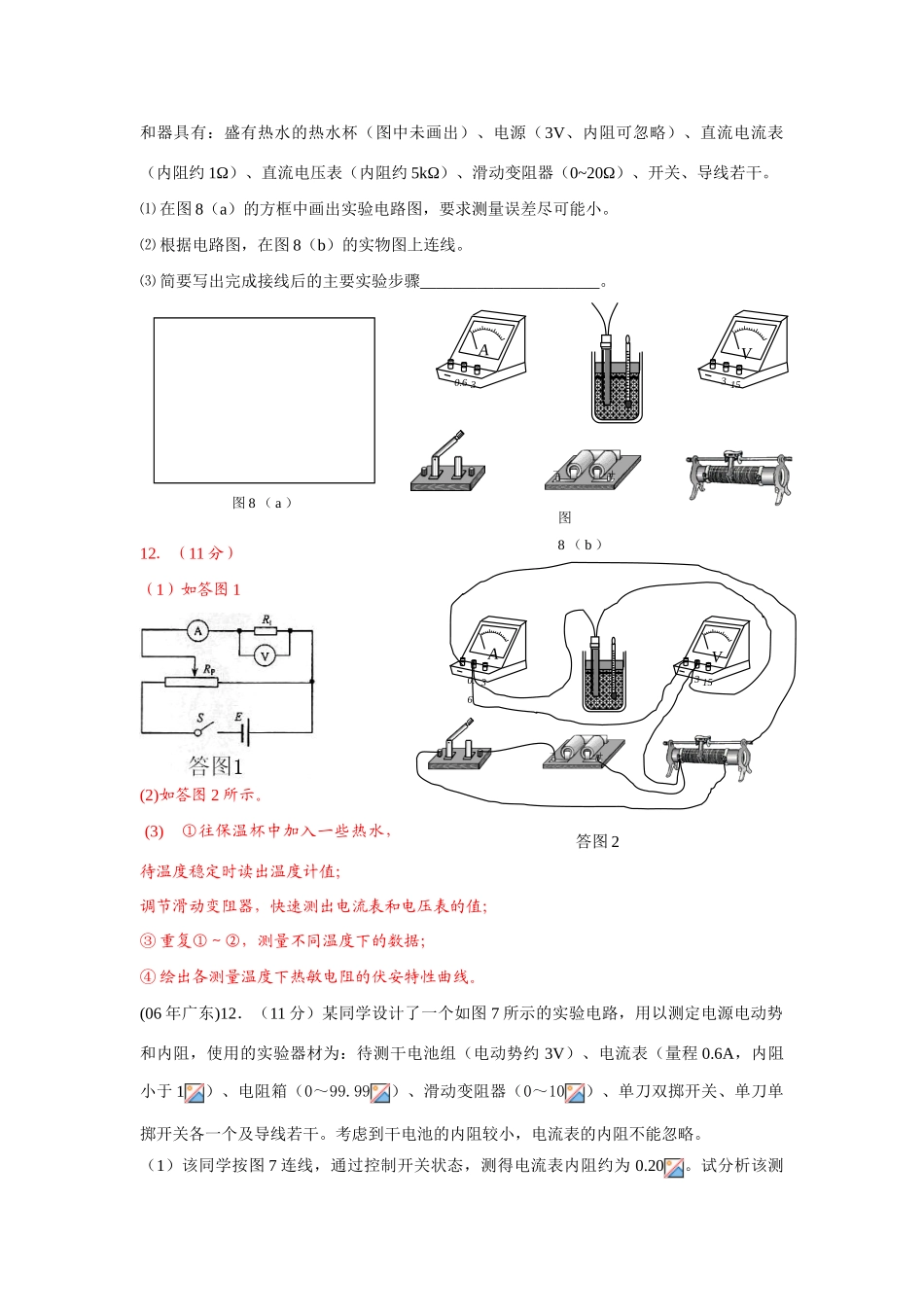

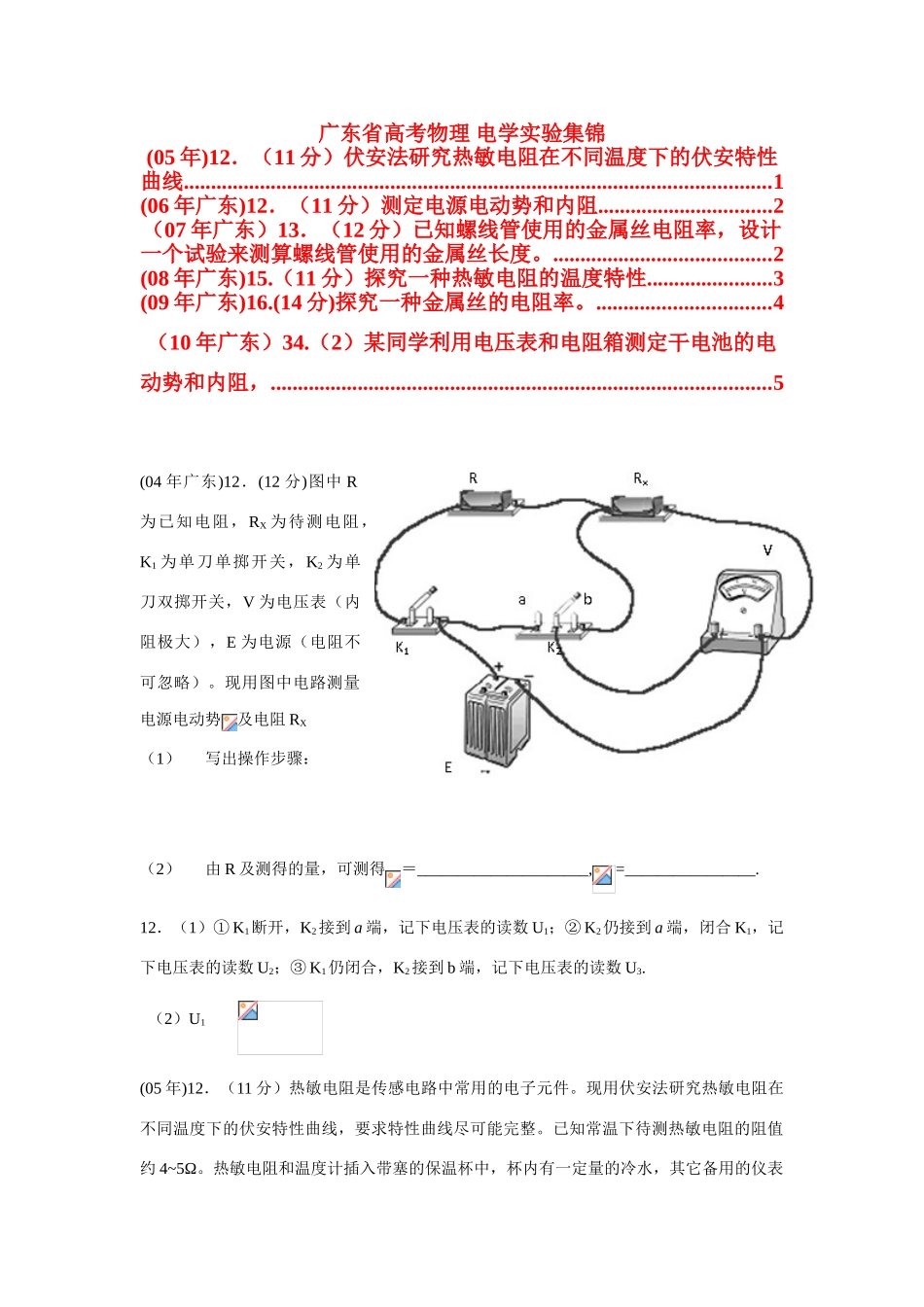

广东省高考物理 电学实验集锦(05 年)12．（11 分）伏安法研究热敏电阻在不同温度下的伏安特性曲线............................................................................................................1(06 年广东)12．（11 分）测定电源电动势和内阻................................2（07 年广东）13．（12 分）已知螺线管使用的金属丝电阻率，设计一个试验来测算螺线管使用的金属丝长度。........................................2(08 年广东)15.（11 分）探究一种热敏电阻的温度特性.......................3(09 年广东)16.(14 分)探究一种金属丝的电阻率。................................4（10 年广东）34.（2）某同学利用电压表和电阻箱测定干电池的电动势和内阻，............................................................................................5(04 年广东)12．(12 分)图中 R为已知电阻，RX 为待测电阻，K1 为单刀单掷开关，K2 为单刀双掷开关，V 为电压表（内阻极大），E 为电源（电阻不可忽略）。现用图中电路测量电源电动势及电阻 RX（1）写出操作步骤：（2）由 R 及测得的量，可测得＝_____________________,=________________.12．（1）① K1断开，K2接到 a 端，记下电压表的读数 U1；② K2仍接到 a 端，闭合 K1，记下电压表的读数 U2；③ K1仍闭合，K2接到 b 端，记下电压表的读数 U3. （2）U1 (05 年)12．（11 分）热敏电阻是传感电路中常用的电子元件。现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整。已知常温下待测热敏电阻的阻值约 4~5Ω。热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其它备用的仪表和器具有：盛有热水的热水杯（图中未画出）、电源（3V、内阻可忽略）、直流电流表（内阻约 1Ω）、直流电压表（内阻约 5kΩ）、滑动变阻器（0~20Ω）、开关、导线若干。⑴ 在图 8（a）的方框中画出实验电路图，要求测量误差尽可能小。⑵ 根据电路图，在图 8（b）的实物图上连线。⑶ 简要写出完成接线后的主要实验步骤______________________。12．（11 分）（1）如答图 1(2)如答图 2 所示。 (3) ①往保温杯中加入一些热水，待温度稳定时读出温度计值；调节滑动变阻器，快速测出电流表和电压表的值；③ 重复①～②，测量不同温度下的数据；④ 绘出各测量温度下热敏电阻的伏安特性曲线。(06 ...
