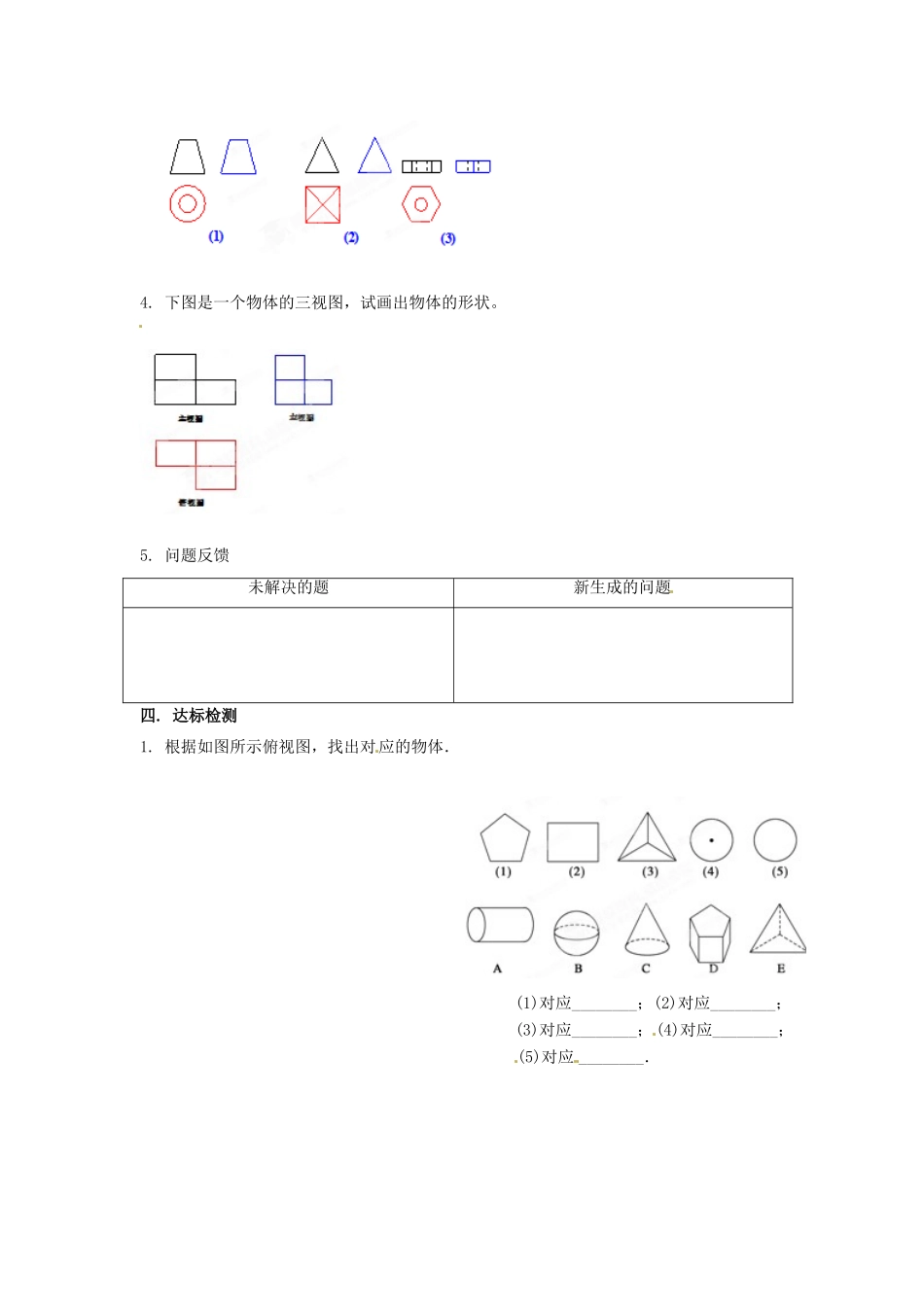

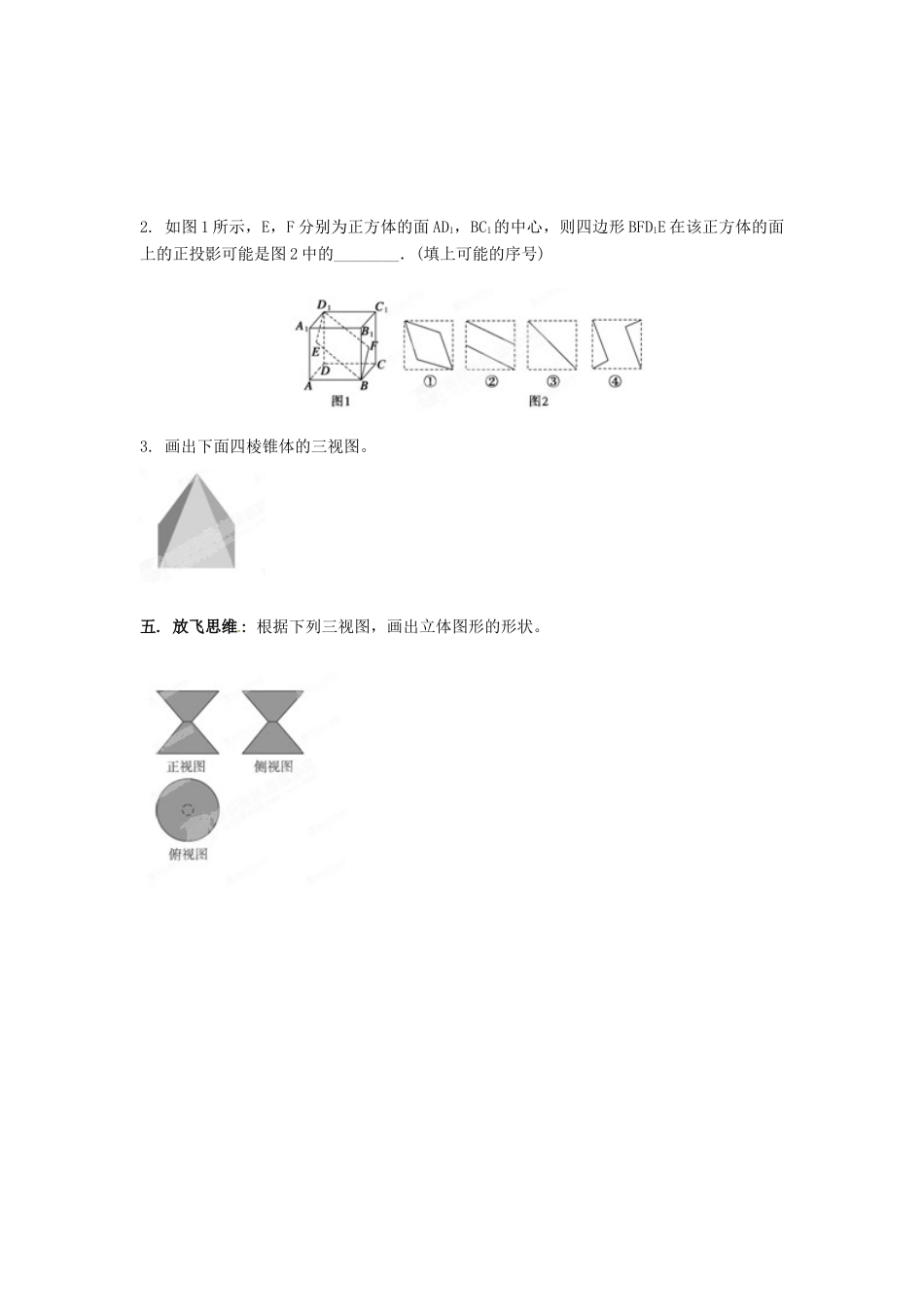

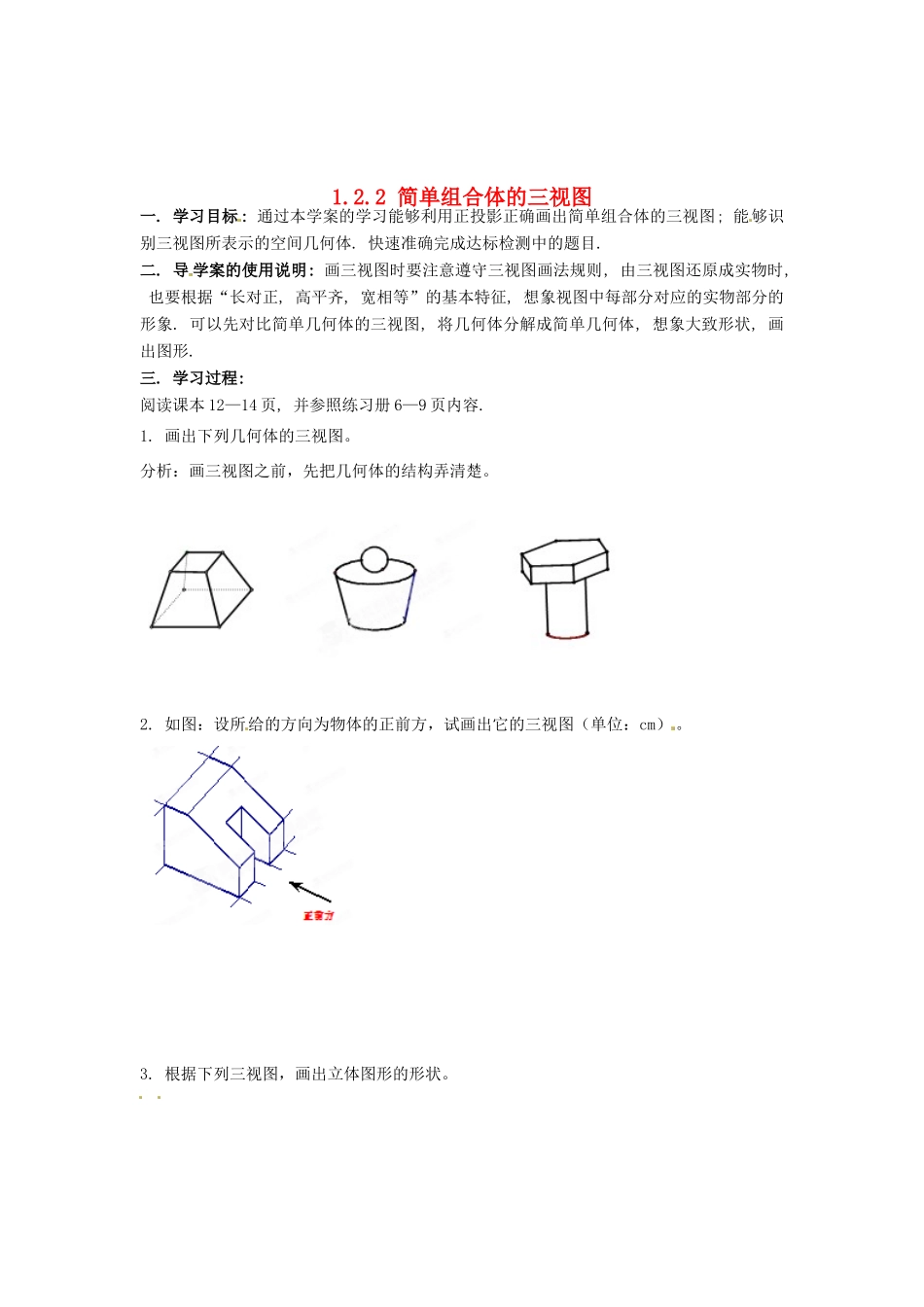

1.2.2 简单组合体的三视图一. 学习目标: 通过本学案的学习能够利用正投影正确画出简单组合体的三视图; 能够识别三视图所表示的空间几何体. 快速准确完成达标检测中的题目.二. 导 学案的使用说明: 画三视图时要注意遵守三视图画法规则, 由三视图还原成实物时, 也要根据“长对正, 高平齐, 宽相等”的基本特征, 想象视图中每部分对应的实物部分的形象. 可以先对比简单几何体的三视图, 将几何体分解成简单几何体, 想象大致形状, 画出图形. 三. 学习过程: 阅读课本 12—14 页, 并参照练习册 6—9 页内容. 1. 画出下列几何体的三视图。分析：画三视图之前，先把几何体的结构弄清楚。2. 如图：设所给的方向为物体的正前方，试画出它的三视图（单位：cm） 。3. 根据下列三视图，画出立体图形的形状。 4. 下图是一个物体的三视图，试画出物体的形状。 5. 问题反馈未解决的题新生成的问题四. 达标检测1. 根据如图所示俯视图，找出对应的物体．(1)对应________；(2)对应________；(3)对应________；(4)对应________；(5)对应 ________．2. 如图 1 所示，E，F 分别为正方体的面 AD1，BC1的中心，则四边形 BFD1E 在该正方体的面上的正投影可能是图 2 中的________．(填上可能的序号)3. 画出下面四棱锥体的三视图。五. 放飞思维: 根据下列三视图，画出立体图形的形状。
