硫酸储罐设计

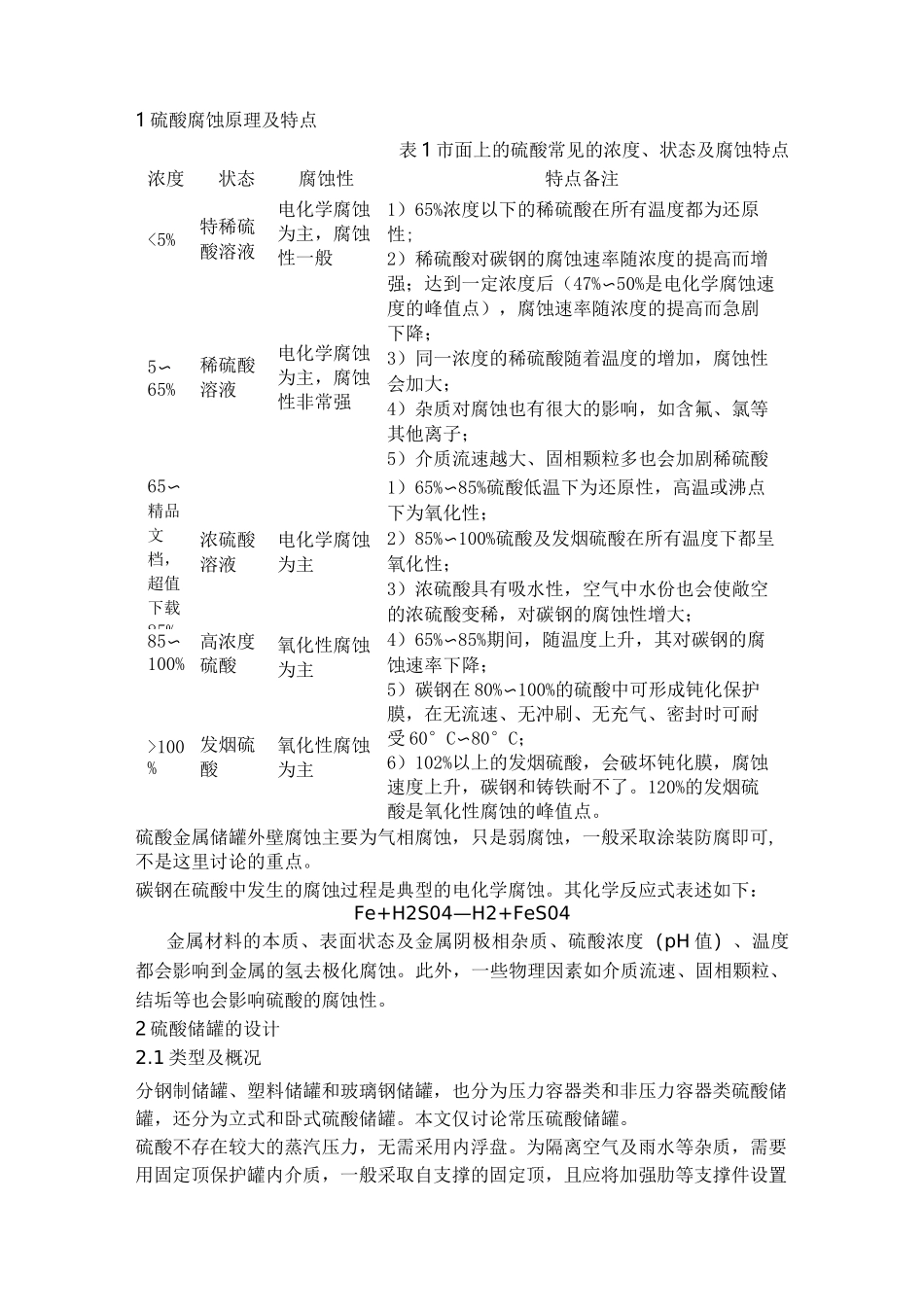

1 硫酸腐蚀原理及特点表 1 市面上的硫酸常见的浓度、状态及腐蚀特点浓度状态腐蚀性特点备注<5%特稀硫酸溶液电化学腐蚀为主，腐蚀性一般1）65%浓度以下的稀硫酸在所有温度都为还原性;2）稀硫酸对碳钢的腐蚀速率随浓度的提高而增强；达到一定浓度后（47%〜50%是电化学腐蚀速度的峰值点），腐蚀速率随浓度的提高而急剧下降；3）同一浓度的稀硫酸随着温度的增加，腐蚀性会加大；4）杂质对腐蚀也有很大的影响，如含氟、氯等其他离子；5）介质流速越大、固相颗粒多也会加剧稀硫酸溶液的腐蚀性。5〜65%稀硫酸溶液电化学腐蚀为主，腐蚀性非常强65〜精品文档，超值下载85%浓硫酸溶液电化学腐蚀为主1）65%〜85%硫酸低温下为还原性，高温或沸点下为氧化性；2）85%〜100%硫酸及发烟硫酸在所有温度下都呈氧化性；3）浓硫酸具有吸水性，空气中水份也会使敞空的浓硫酸变稀，对碳钢的腐蚀性增大；4）65%〜85%期间，随温度上升，其对碳钢的腐蚀速率下降；5）碳钢在 80%〜100%的硫酸中可形成钝化保护膜，在无流速、无冲刷、无充气、密封时可耐受 60°C〜80°C；6）102%以上的发烟硫酸，会破坏钝化膜，腐蚀速度上升，碳钢和铸铁耐不了。120%的发烟硫酸是氧化性腐蚀的峰值点。85〜100%高浓度硫酸氧化性腐蚀为主>100%发烟硫酸氧化性腐蚀为主硫酸金属储罐外壁腐蚀主要为气相腐蚀，只是弱腐蚀，一般采取涂装防腐即可,不是这里讨论的重点。碳钢在硫酸中发生的腐蚀过程是典型的电化学腐蚀。其化学反应式表述如下：Fe+H2S04—H2+FeS04金属材料的本质、表面状态及金属阴极相杂质、硫酸浓度（pH 值）、温度都会影响到金属的氢去极化腐蚀。此外，一些物理因素如介质流速、固相颗粒、结垢等也会影响硫酸的腐蚀性。2 硫酸储罐的设计2.1 类型及概况分钢制储罐、塑料储罐和玻璃钢储罐，也分为压力容器类和非压力容器类硫酸储罐，还分为立式和卧式硫酸储罐。本文仅讨论常压硫酸储罐。硫酸不存在较大的蒸汽压力，无需采用内浮盘。为隔离空气及雨水等杂质，需要用固定顶保护罐内介质，一般采取自支撑的固定顶，且应将加强肋等支撑件设置在罐顶外壁，并保证在液位下的部件不存在裂纹等缺陷。从安全角度出发，一般不在罐顶设置操作平台，为便于操作、检修，可以设置独立的操作平台。若必须设置罐顶平台，则在罐顶设计时，应充分考虑包括顶部平台、管支架等相关设施的设备自重和相关设备带来的附加载荷的影响。材料选定后，硫酸储罐的罐体厚度，可按相关标准进行计算或选定，与其它...
