电气照明施工方案

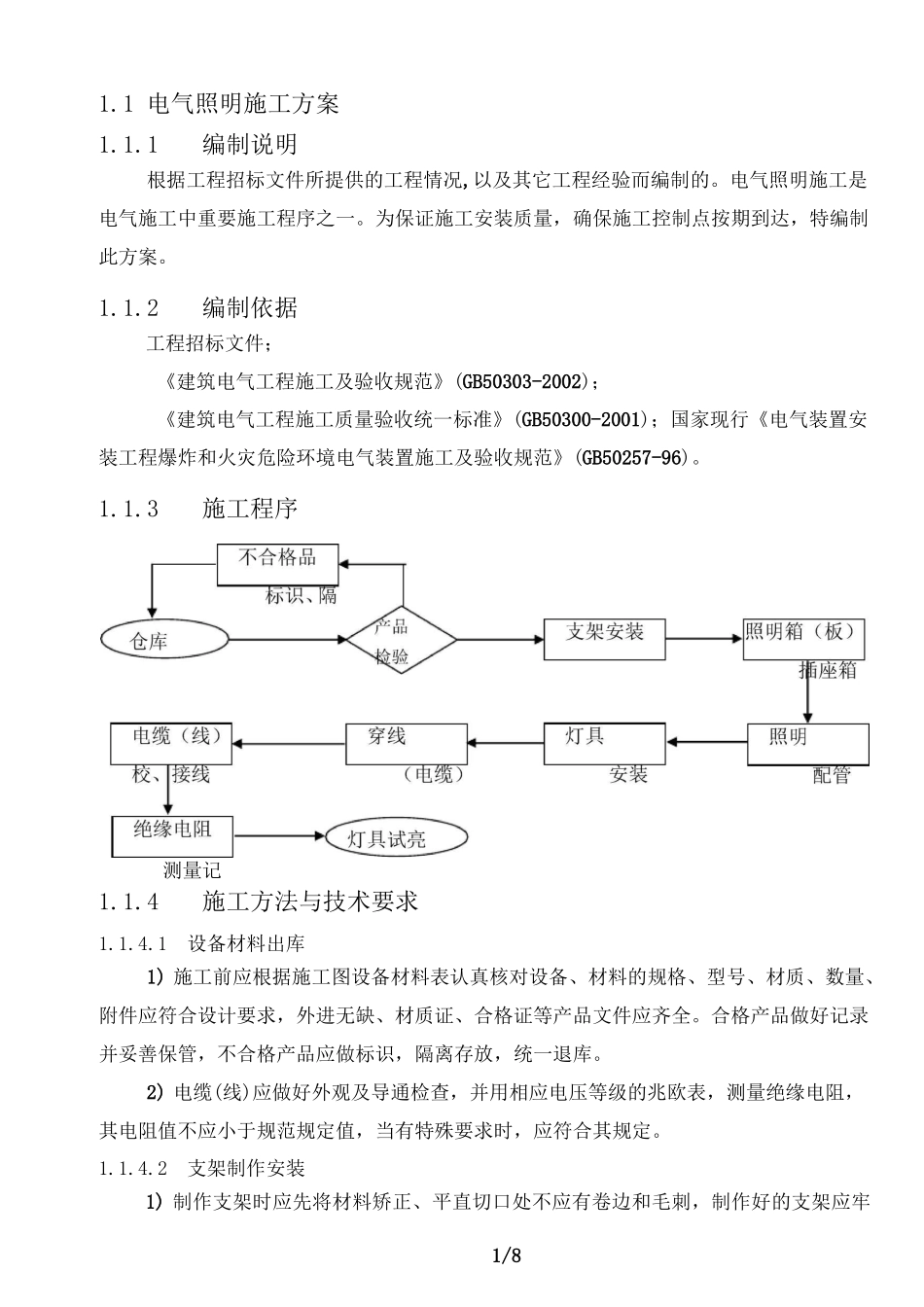

电气照明施工方案_第1页
1/7

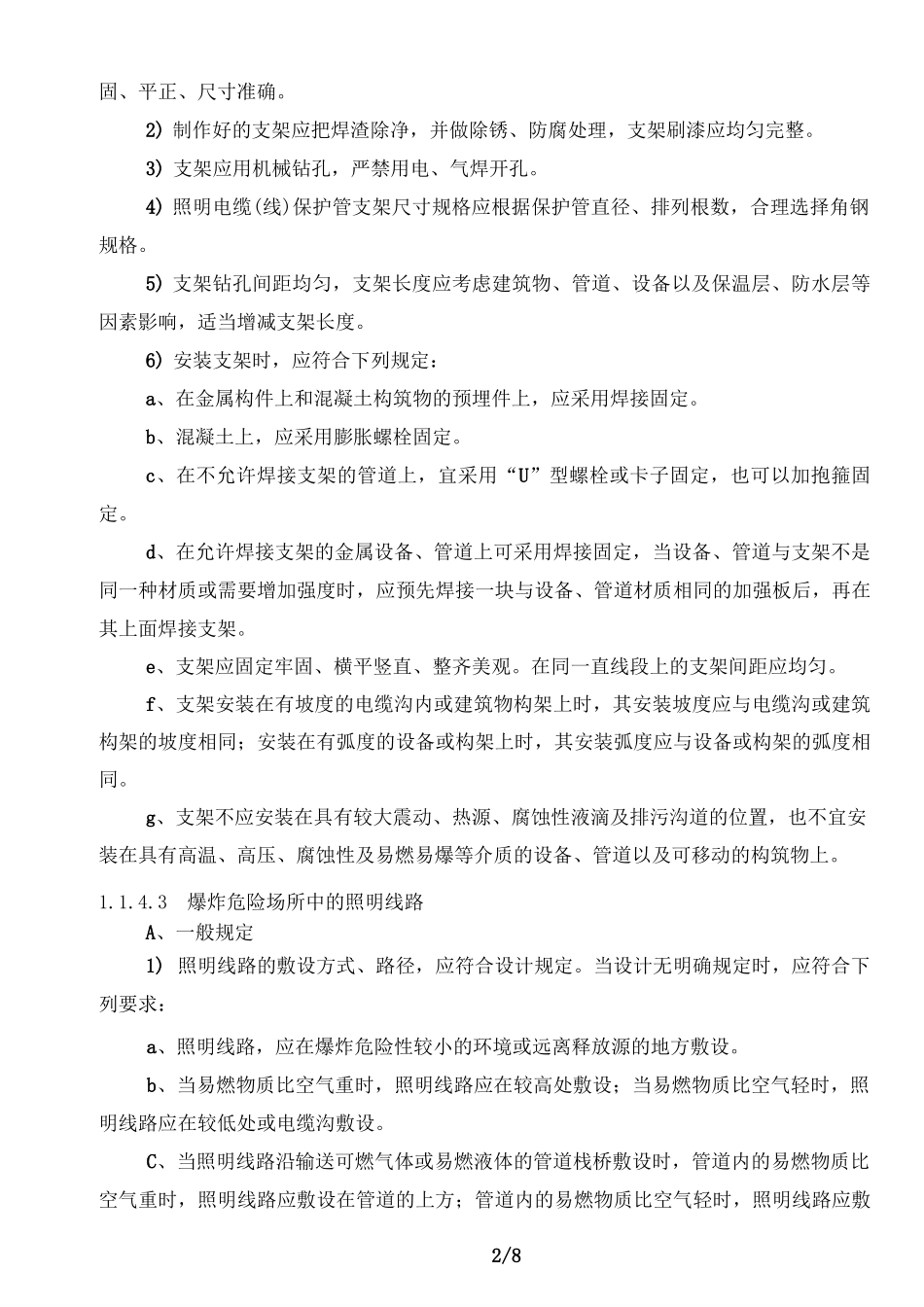

电气照明施工方案_第2页
2/7

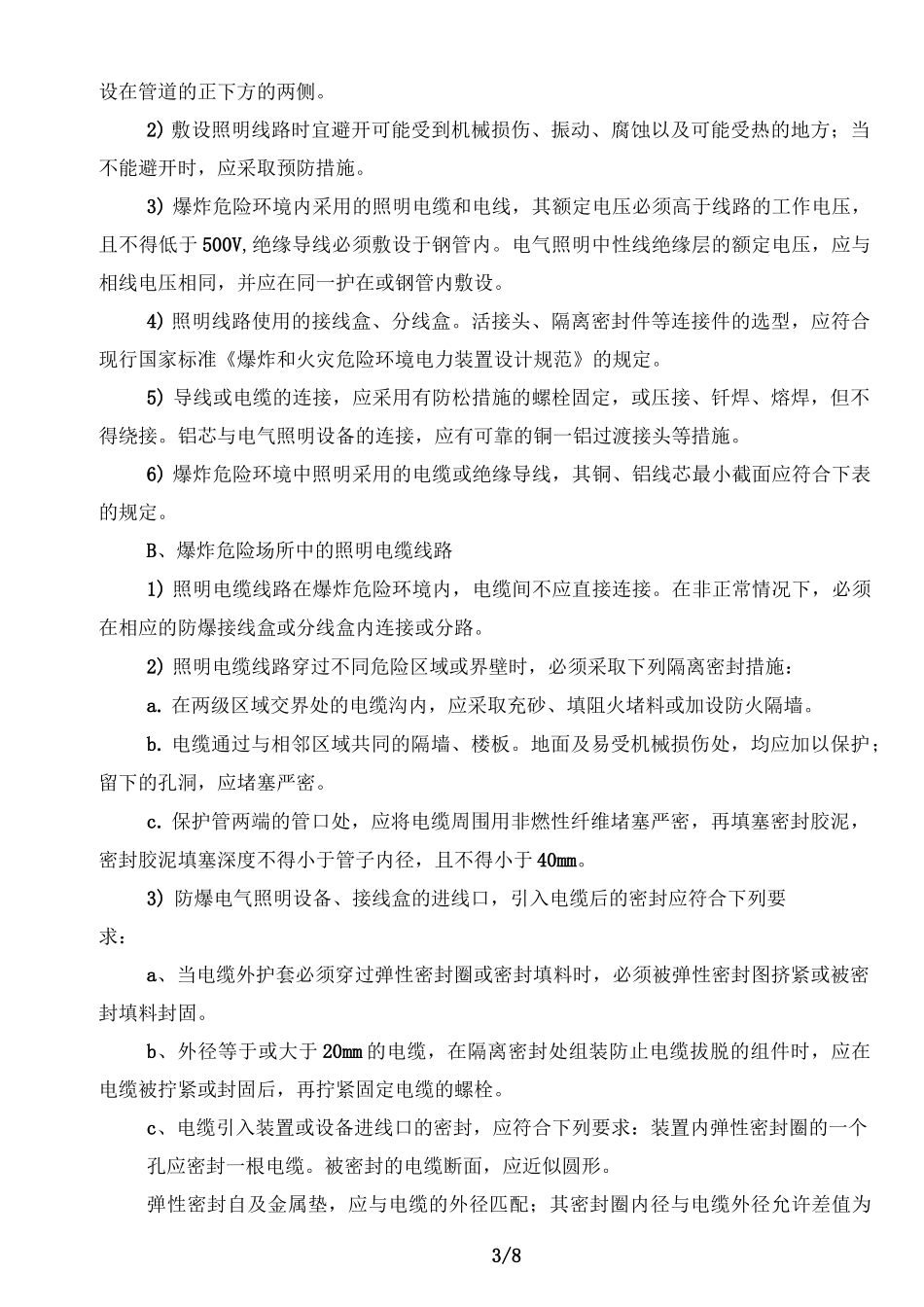

电气照明施工方案_第3页
3/7
1/81.1 电气照明施工方案1.1.1编制说明根据工程招标文件所提供的工程情况,以及其它工程经验而编制的。电气照明施工是电气施工中重要施工程序之一。为保证施工安装质量,确保施工控制点按期到达,特编制此方案。1.1.2编制依据工程招标文件;《建筑电气工程施工及验收规范》(GB50303-2002);《建筑电气工程施工质量验收统一标准》(GB50300-2001);国家现行《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》(GB50257-96)。1.1.3施工程序测量记1.1.4施工方法与技术要求1.1.4.1设备材料出库1) 施工前应根据施工图设备材料表认真核对设备、材料的规格、型号、材质、数量、附件应符合设计要求,外进无缺、材质证、合格证等产品文件应齐全。合格产品做好记录并妥善保管,不合格产品应做标识,隔离存放,统一退库。2) 电缆(线)应做好外观及导通检查,并用相应电压等级的兆欧表,测量绝缘电阻,其电阻值不应小于规范规定值,当有特殊要求时,应符合其规定。1.1.4.2支架制作安装1) 制作支架时应先将材料矫正、平直切口处不应有卷边和毛刺,制作好的支架应牢2/8固、平正、尺寸准确。2) 制作好的支架应把焊渣除净,并做除锈、防腐处理,支架刷漆应均匀完整。3) 支架应用机械钻孔,严禁用电、气焊开孔。4) 照明电缆(线)保护管支架尺寸规格应根据保护管直径、排列根数,合理选择角钢规格。5) 支架钻孔间距均匀,支架长度应考虑建筑物、管道、设备以及保温层、防水层等因素影响,适当增减支架长度。6) 安装支架时,应符合下列规定:a、在金属构件上和混凝土构筑物的预埋件上,应采用焊接固定。b、混凝土上,应采用膨胀螺栓固定。c、在不允许焊接支架的管道上,宜采用“U”型螺栓或卡子固定,也可以加抱箍固定。d、在允许焊接支架的金属设备、管道上可采用焊接固定,当设备、管道与支架不是同一种材质或需要增加强度时,应预先焊接一块与设备、管道材质相同的加强板后,再在其上面焊接支架。e、支架应固定牢固、横平竖直、整齐美观。在同一直线段上的支架间距应均匀。f、支架安装在有坡度的电缆沟内或建筑物构架上时,其安装坡度应与电缆沟或建筑构架的坡度相同;安装在有弧度的设备或构架上时,其安装弧度应与设备或构架的弧度相同。g、支架不应安装在具有较大震动、热源、腐蚀性液滴及排污沟道的位置,也不宜安装在具有高温、高压、腐蚀性及易燃易爆等介质的设备、管道以及可移动的构筑物上。1.1.4.3爆炸危险场所中的照明线路A、一般规定1)...
