浅析五大气相色谱检测器

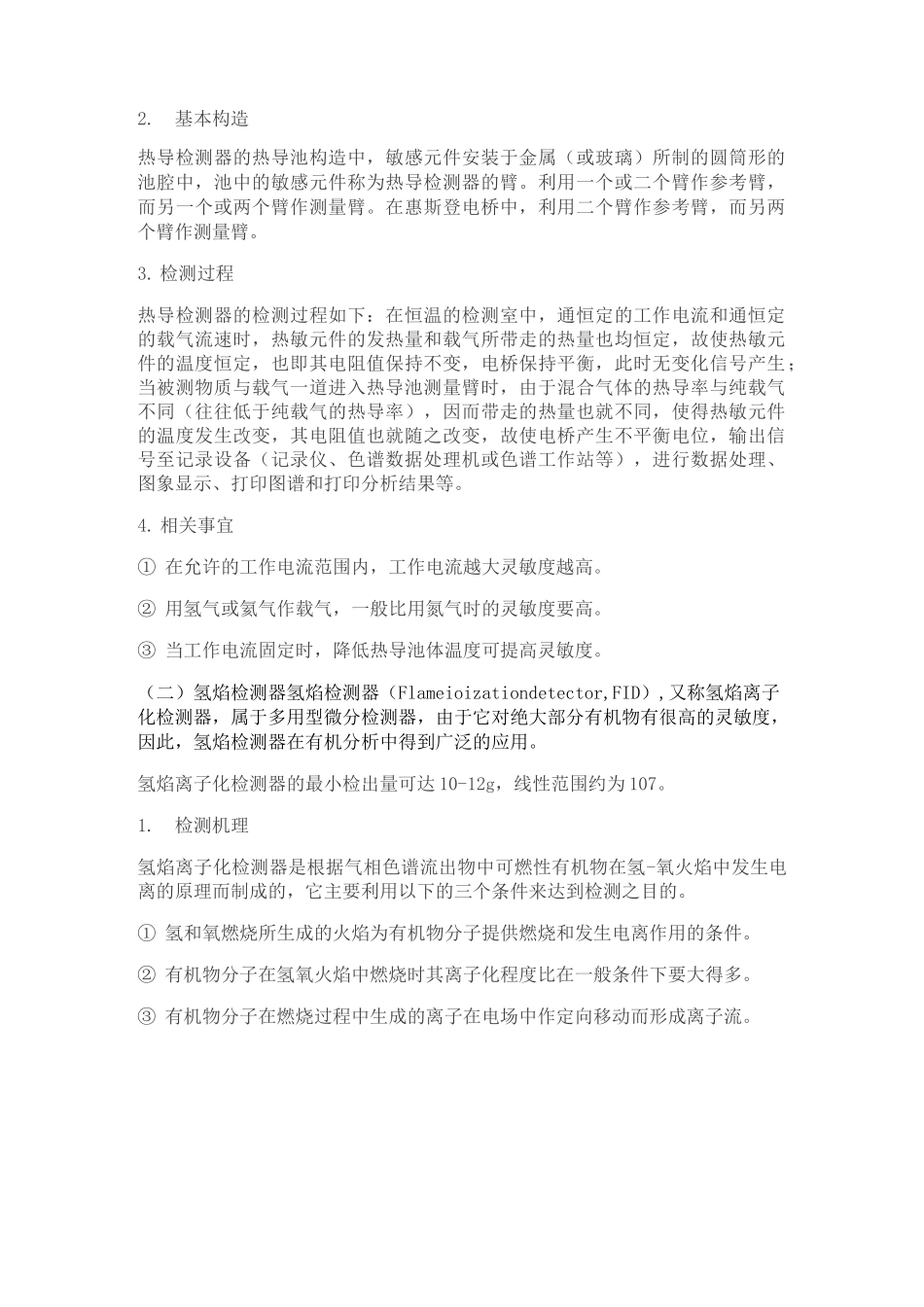

浅析五大气相色谱检测器气相色谱检测器(Gaschromatographicdetector),系指用于反映色谱柱后流出物成分和浓度变化的装置。检测作用的基本原理是利用样品组分与载气的物化性能之间的差异，当流经检测器的组分及浓度发生改变时，检测器立即产生了相应的信号。下面列举五大常用的检测器来介绍他们的机理，构造等相关内容。(一)热导检测器热导检测器(Thermalconductivitydetector,TCD)，属于多用型微分检测器，不论对有机物还是无机物一般都能响应，因此，热导检测器在分析工作中得到广泛的应用。热导检测器的最小检出量达 10-8g,线性范围为 105。1.检测机理热导检测器是根据载气中混入其他气态物质时热导率发生变化的原理而制成的,它主要利用以下的三个条件来达到检测之目的。① 欲测物质具有与载气物质不同的热导率。② 热敏元件阻值与温度之间存在一定关系。③ 利用惠斯登电桥原理检测流经物质变化。TCD 工作原理图2.基本构造热导检测器的热导池构造中，敏感元件安装于金属（或玻璃）所制的圆筒形的池腔中，池中的敏感元件称为热导检测器的臂。利用一个或二个臂作参考臂，而另一个或两个臂作测量臂。在惠斯登电桥中，利用二个臂作参考臂，而另两个臂作测量臂。3. 检测过程热导检测器的检测过程如下：在恒温的检测室中，通恒定的工作电流和通恒定的载气流速时，热敏元件的发热量和载气所带走的热量也均恒定，故使热敏元件的温度恒定，也即其电阻值保持不变，电桥保持平衡，此时无变化信号产生；当被测物质与载气一道进入热导池测量臂时，由于混合气体的热导率与纯载气不同（往往低于纯载气的热导率），因而带走的热量也就不同，使得热敏元件的温度发生改变，其电阻值也就随之改变，故使电桥产生不平衡电位，输出信号至记录设备（记录仪、色谱数据处理机或色谱工作站等），进行数据处理、图象显示、打印图谱和打印分析结果等。4. 相关事宜① 在允许的工作电流范围内，工作电流越大灵敏度越高。② 用氢气或氦气作载气，一般比用氮气时的灵敏度要高。③ 当工作电流固定时，降低热导池体温度可提高灵敏度。（二）氢焰检测器氢焰检测器（Flameioizationdetector,FID）,又称氢焰离子化检测器，属于多用型微分检测器，由于它对绝大部分有机物有很高的灵敏度，因此，氢焰检测器在有机分析中得到广泛的应用。氢焰离子化检测器的最小检出量可达 10-12g，线性范围约为 107。1.检测机理氢焰离子化检测器是根据气相色谱流出物中可燃性有机物在氢-氧火...
