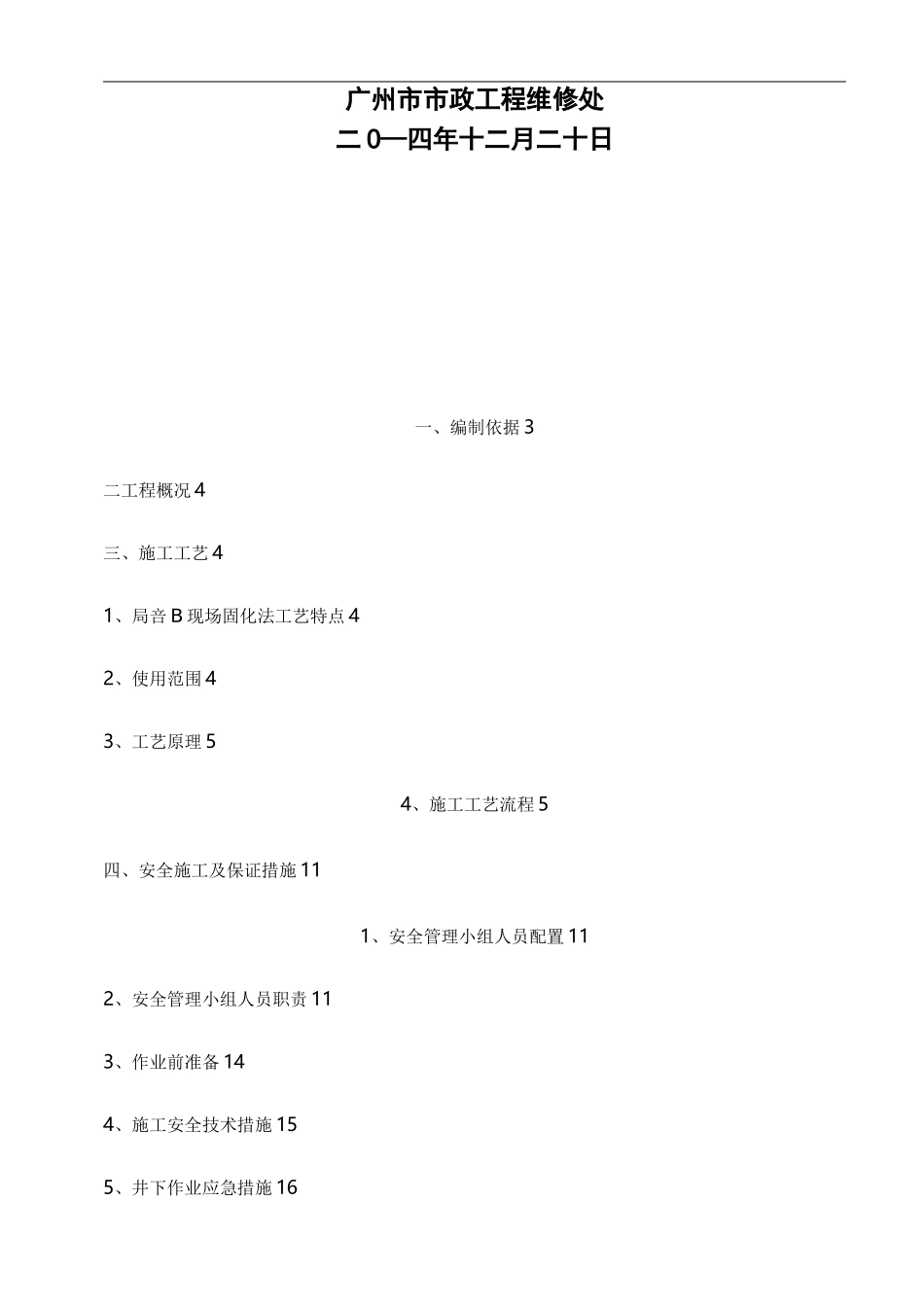

原位固化法管道修广州大学城东北片区排水管修复工程编制人:审核人:审批人:广州市市政工程维修处二 0—四年十二月二十日一、编制依据 3二工程概况 4三、施工工艺 41、局咅 B 现场固化法工艺特点 42、使用范围 43、工艺原理 54、施工工艺流程 5四、安全施工及保证措施 111、安全管理小组人员配置 112、安全管理小组人员职责 113、作业前准备 144、施工安全技术措施 155、井下作业应急措施 16CNno 寸 LH寸OOTOHOCN-IAisu(d83u)《矍长K-HIff譽—琴i尊6.《排水管道维护安全技术规程》CJJ6-20097.《密闭空间作业职业危害防护规范》(GBZ/T205-2007)8.《缺氧危险作业安全规程》(GB8958-2006)二、工程概况本工程为广州大学城东北片区排水管修复工程，管道材质为玻璃钢夹砂管和砼管材，管径分别为 D500、D600、D800、D1200、D1800，采用局部现场固化法(点状原位固化法)对管道进行非开挖修复，施工范围分别在外环东路、北四路、中环东路，全长共计米，其中破裂处，变形处，错口处，渗漏处。三、施工工艺1、局部现场固化法工艺特点(1)局部现场固化主要分人工玻璃钢接口和毡筒气囊局部成型两种技术，在损坏点固化树脂，增加管道强度达到修复目的，并可提供一定的结构强度。(2)在排水管道非开挖修复中，通常与土彳本注浆技术联合使用。(3)保护环境,节省资源。不开挖路面,不产生垃圾,不堵塞交通，使管道修复施工的形象大为改观。总体的社会效益和经济效益好。2、使用范围(1)适用管材为钢筋混凝土材质及其他材质雨污排水管道。(2)适用于排水管道局部和整体修理。(3)管径 800mm 以上及大型或特大型管道,施工人员均可下井管内修理;对于 800mm以下的管道,可以采用电视检测车探视位置,然后放入气囊固定位置。(4)适用管道结构性缺陷呈现为破裂、变形、错位、脱节、渗漏,且接口错位应小于等于5cm,管道基础结构基本稳定，管道线形没明显变化，管道壁体坚实不酥化。(5)适用于管道接口处有渗或临界时预防性修理。(6)不适用于检查井损坏修理。（7）不适用与管道基础断裂、管道坍塌、管道脱节口呈倒栽式状，管道接口严重错误、管道线形严重变形等结构性缺陷损坏的修理。3、工艺原理（1）局部现场固化采用聚酯树脂、环氧树脂或乙烯基树脂，可使用含钻化合物或有机过氧化物作为催化剂来加速树脂的固化，进行聚合反应形成高分子化合物。该材料是单液性注浆材料，施工简单，设备清洗也十分方便。（2）其树脂与水具有良好的混溶性，浆液遇水后自行分散、孚 M...
