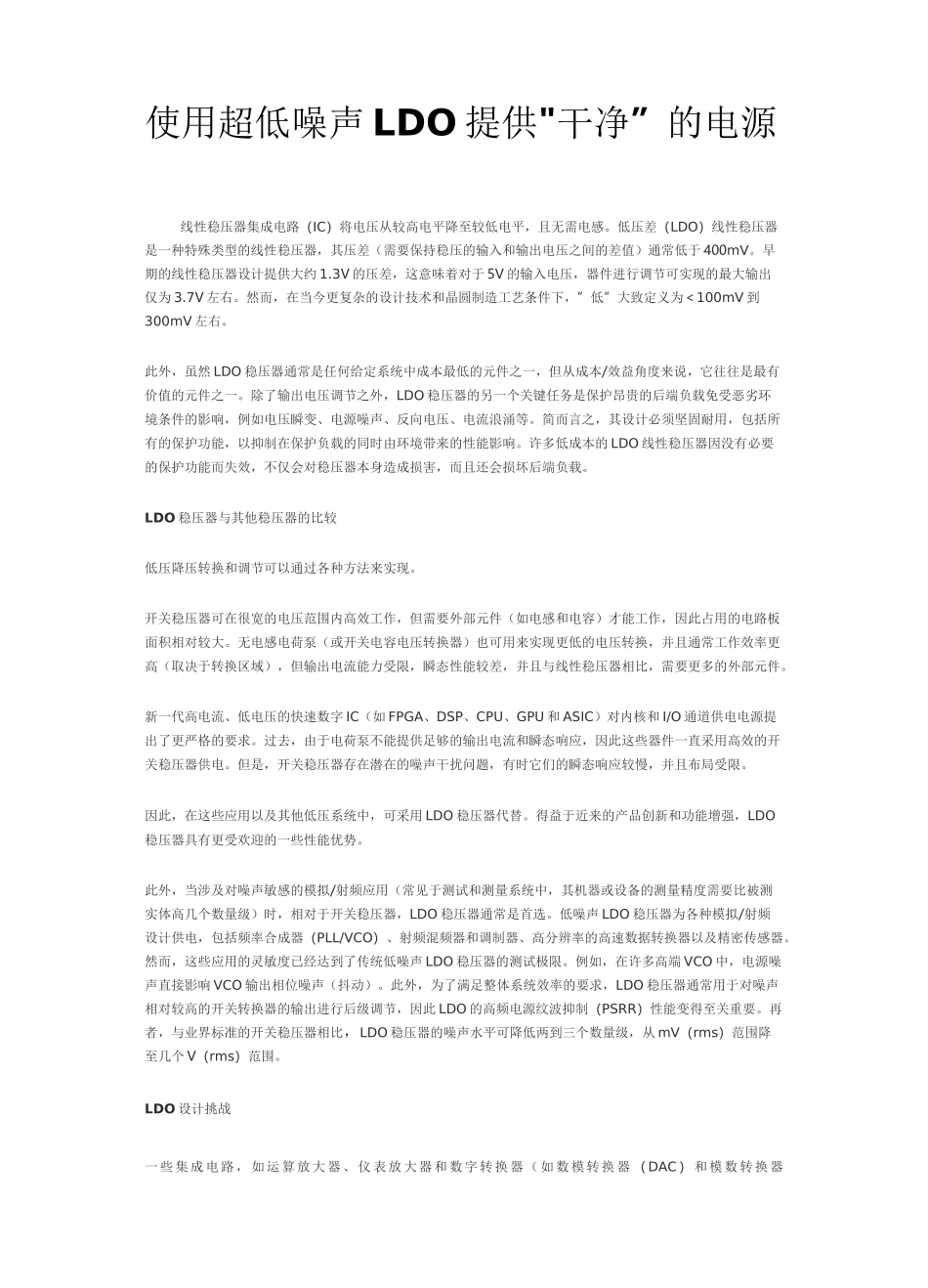

使用超低噪声 LDO 提供"干净”的电源线性稳压器集成电路(IC)将电压从较高电平降至较低电平,且无需电感。低压差(LDO)线性稳压器是一种特殊类型的线性稳压器,其压差(需要保持稳压的输入和输出电压之间的差值)通常低于 400mV。早期的线性稳压器设计提供大约 1.3V 的压差,这意味着对于 5V 的输入电压,器件进行调节可实现的最大输出仅为 3.7V 左右。然而,在当今更复杂的设计技术和晶圆制造工艺条件下,”低”大致定义为<100mV 到300mV 左右。此外,虽然 LDO 稳压器通常是任何给定系统中成本最低的元件之一,但从成本/效益角度来说,它往往是最有价值的元件之一。除了输出电压调节之外,LDO 稳压器的另一个关键任务是保护昂贵的后端负载免受恶劣环境条件的影响,例如电压瞬变、电源噪声、反向电压、电流浪涌等。简而言之,其设计必须坚固耐用,包括所有的保护功能,以抑制在保护负载的同时由环境带来的性能影响。许多低成本的 LDO 线性稳压器因没有必要的保护功能而失效,不仅会对稳压器本身造成损害,而且还会损坏后端负载。LDO 稳压器与其他稳压器的比较低压降压转换和调节可以通过各种方法来实现。开关稳压器可在很宽的电压范围内高效工作,但需要外部元件(如电感和电容)才能工作,因此占用的电路板面积相对较大。无电感电荷泵(或开关电容电压转换器)也可用来实现更低的电压转换,并且通常工作效率更高(取决于转换区域),但输出电流能力受限,瞬态性能较差,并且与线性稳压器相比,需要更多的外部元件。新一代高电流、低电压的快速数字 IC(如 FPGA、DSP、CPU、GPU 和 ASIC)对内核和 I/O 通道供电电源提出了更严格的要求。过去,由于电荷泵不能提供足够的输出电流和瞬态响应,因此这些器件一直采用高效的开关稳压器供电。但是,开关稳压器存在潜在的噪声干扰问题,有时它们的瞬态响应较慢,并且布局受限。因此,在这些应用以及其他低压系统中,可采用 LDO 稳压器代替。得益于近来的产品创新和功能增强,LDO稳压器具有更受欢迎的一些性能优势。此外,当涉及对噪声敏感的模拟/射频应用(常见于测试和测量系统中,其机器或设备的测量精度需要比被测实体高几个数量级)时,相对于开关稳压器,LDO 稳压器通常是首选。低噪声 LDO 稳压器为各种模拟/射频设计供电,包括频率合成器(PLL/VCO)、射频混频器和调制器、高分辨率的高速数据转换器以及精密传感器。然而,这些应用的灵敏度已经达到了传统低噪声 LDO...
