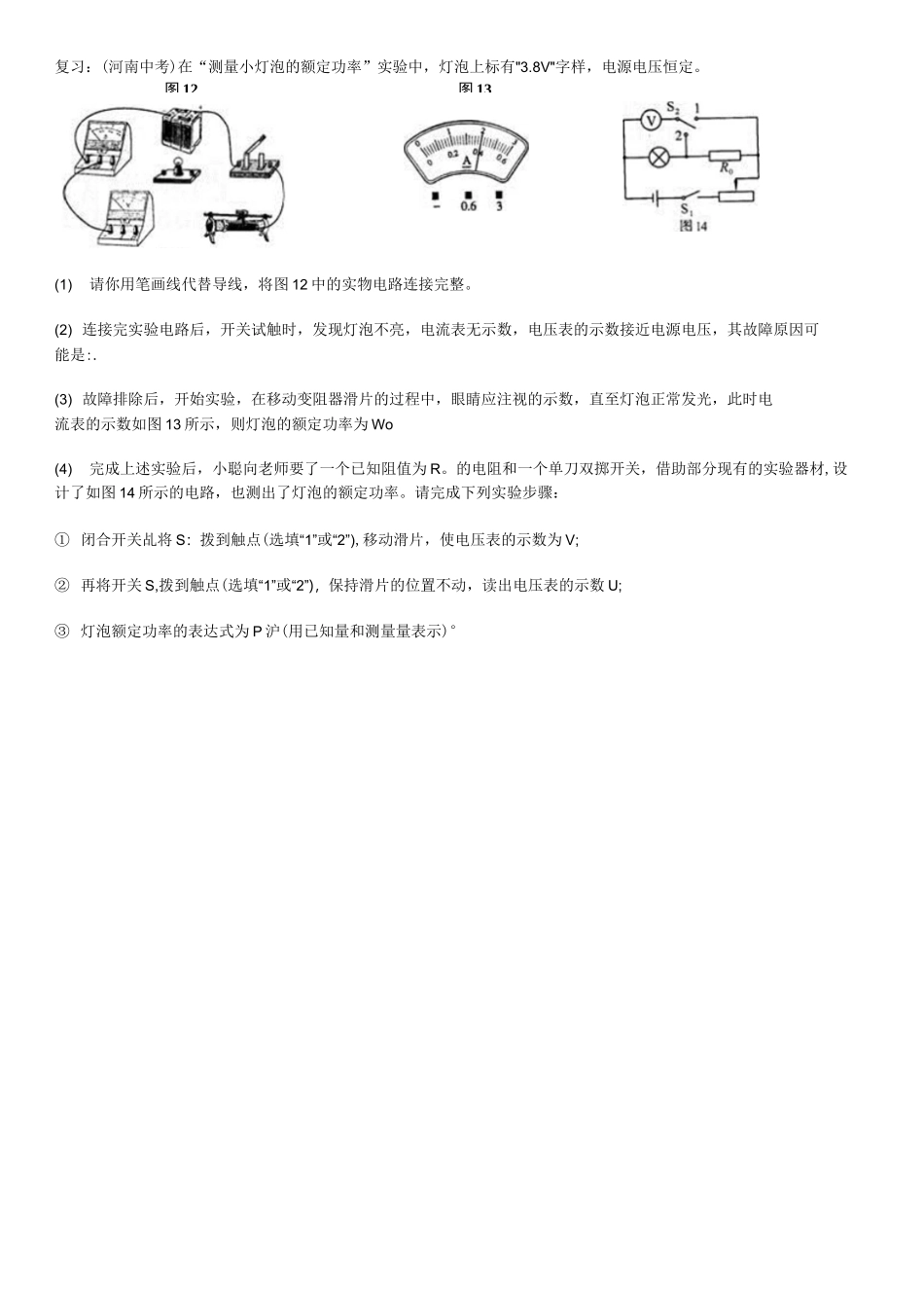

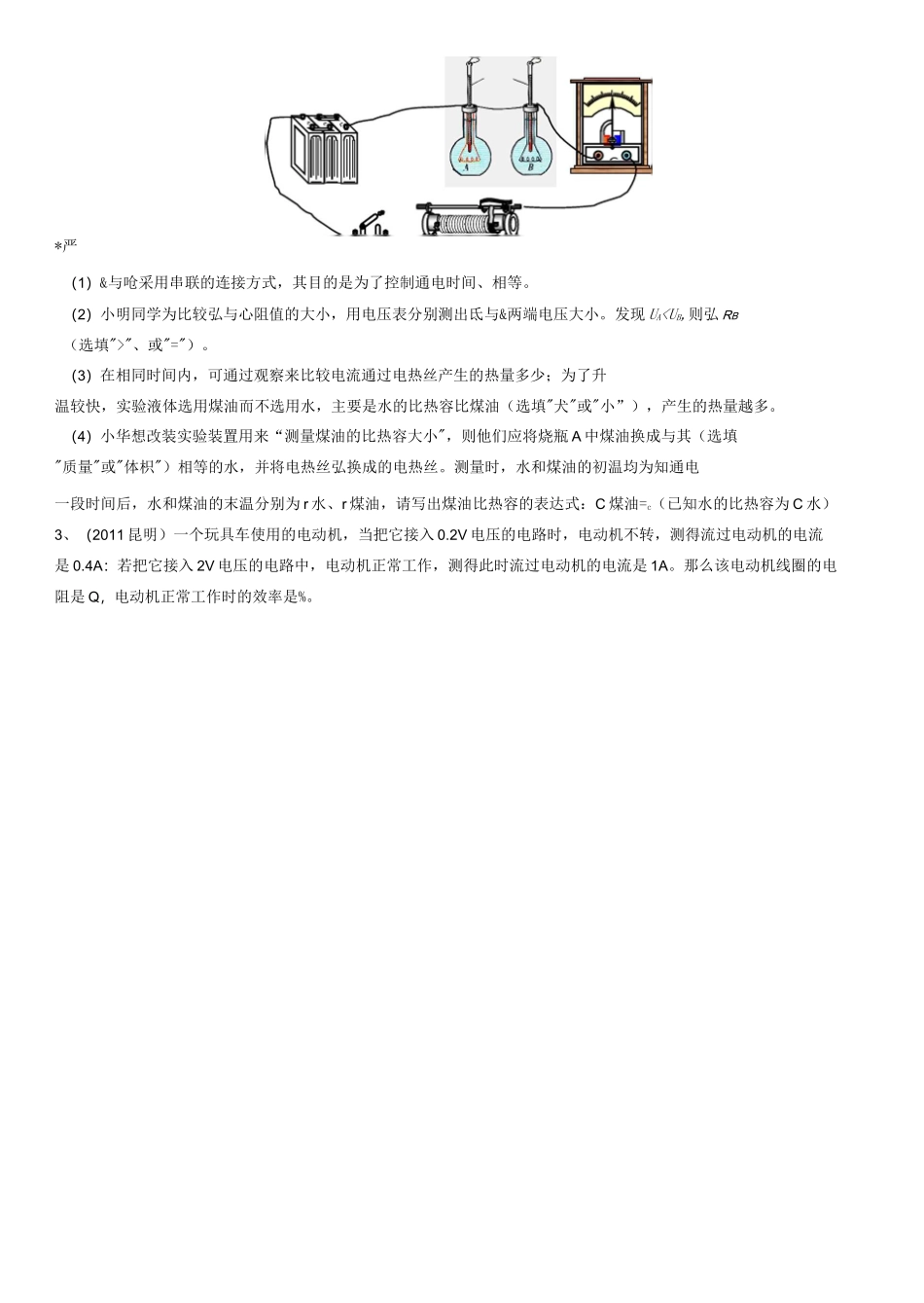

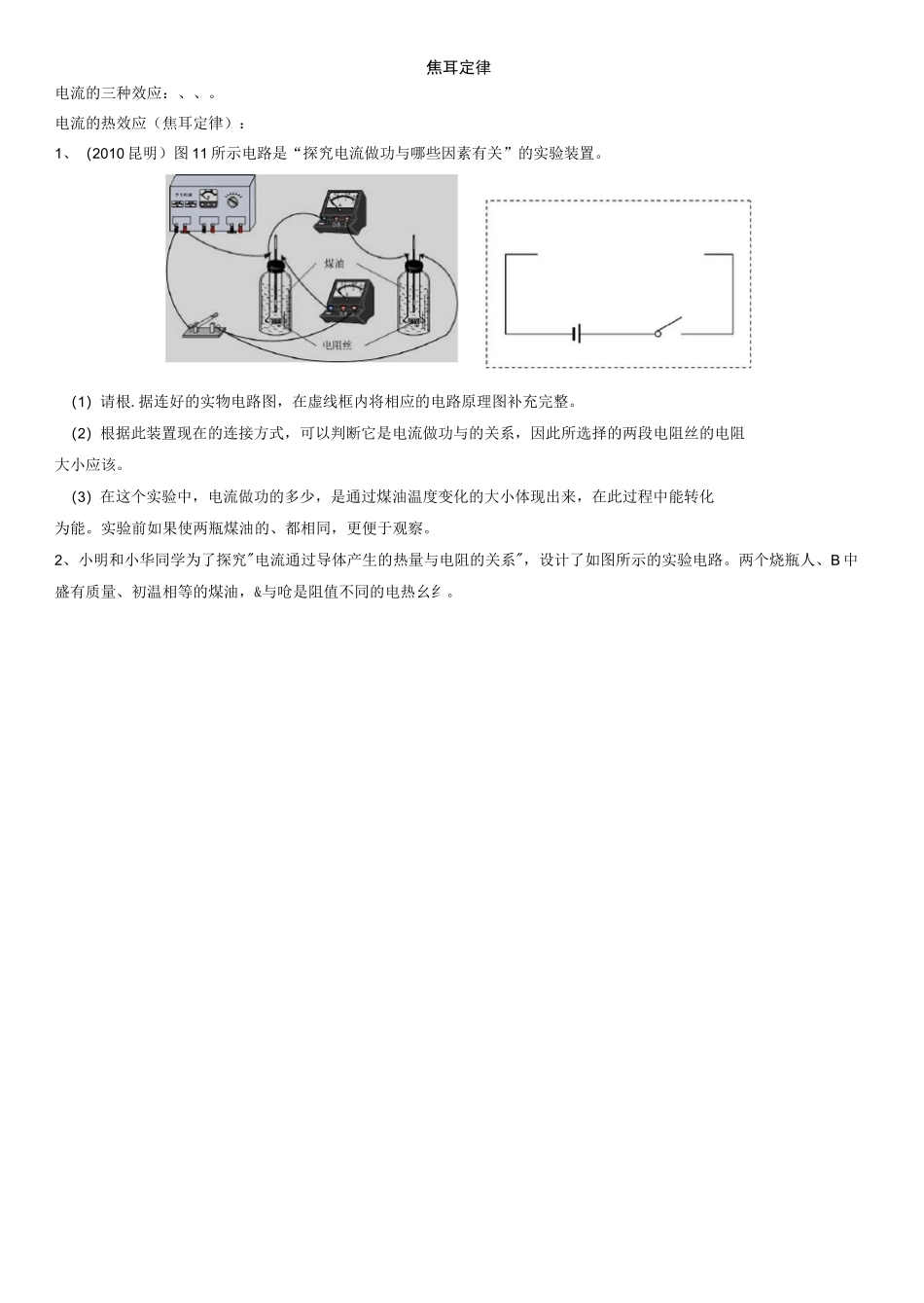

复习:(河南中考)在“测量小灯泡的额定功率”实验中,灯泡上标有"3.8V"字样,电源电压恒定。(1)请你用笔画线代替导线,将图 12 中的实物电路连接完整。(2) 连接完实验电路后,开关试触时,发现灯泡不亮,电流表无示数,电压表的示数接近电源电压,其故障原因可能是:.(3) 故障排除后,开始实验,在移动变阻器滑片的过程中,眼睛应注视的示数,直至灯泡正常发光,此时电流表的示数如图 13 所示,则灯泡的额定功率为 Wo(4)完成上述实验后,小聪向老师要了一个已知阻值为 R。的电阻和一个单刀双掷开关,借助部分现有的实验器材,设计了如图 14 所示的电路,也测出了灯泡的额定功率。请完成下列实验步骤:① 闭合开关乩将 S:拨到触点(选填“1”或“2”),移动滑片,使电压表的示数为 V;② 再将开关 S,拨到触点(选填“1”或“2”),保持滑片的位置不动,读出电压表的示数 U;③ 灯泡额定功率的表达式为 P 沪(用已知量和测量量表示)°图 12图 13焦耳定律电流的三种效应:、、。电流的热效应(焦耳定律):1、(2010 昆明)图 11 所示电路是“探究电流做功与哪些因素有关”的实验装置。(1)请根.据连好的实物电路图,在虚线框内将相应的电路原理图补充完整。(2)根据此装置现在的连接方式,可以判断它是电流做功与的关系,因此所选择的两段电阻丝的电阻大小应该。(3)在这个实验中,电流做功的多少,是通过煤油温度变化的大小体现出来,在此过程中能转化为能。实验前如果使两瓶煤油的、都相同,更便于观察。2、小明和小华同学为了探究"电流通过导体产生的热量与电阻的关系",设计了如图所示的实验电路。两个烧瓶人、B 中盛有质量、初温相等的煤油,&与呛是阻值不同的电热幺纟。*严(1)&与呛采用串联的连接方式,其目的是为了控制通电时间、相等。(2)小明同学为比较弘与心阻值的大小,用电压表分别测出氐与&两端电压大小。发现 UA"、或"=")。(3)在相同时间内,可通过观察来比较电流通过电热丝产生的热量多少;为了升温较快,实验液体选用煤油而不选用水,主要是水的比热容比煤油(选填"犬"或"小”),产生的热量越多。(4)小华想改装实验装置用来“测量煤油的比热容大小",则他们应将烧瓶 A 中煤油换成与其(选填"质量"或"体枳")相等的水,并将电热丝弘换成的电热丝。测量时,水和煤油的初温均为知通电一段时间后,水和煤油的末温分别为 r 水、r 煤油,请写出煤油比热容的表达式:C 煤油=c(...
