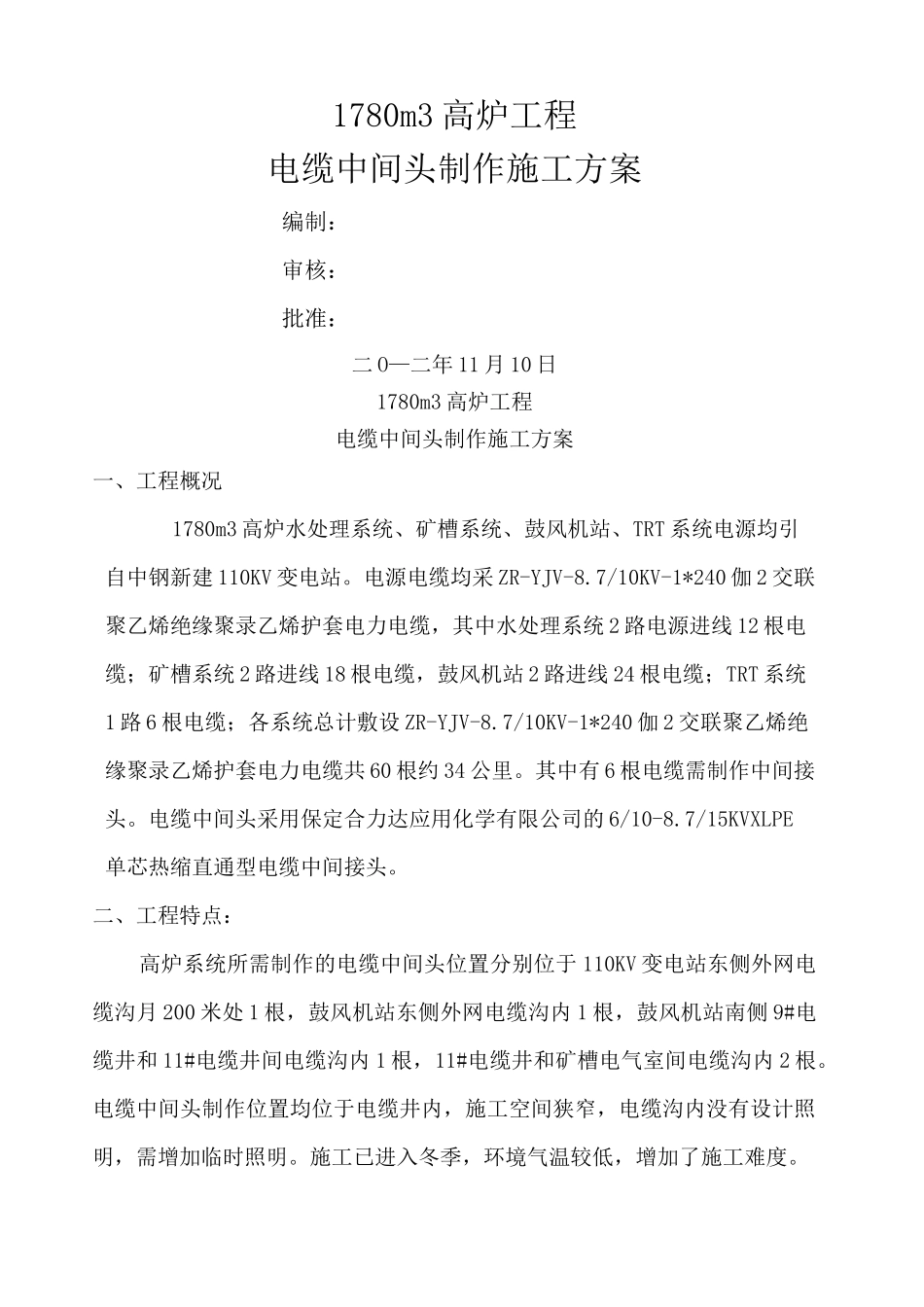

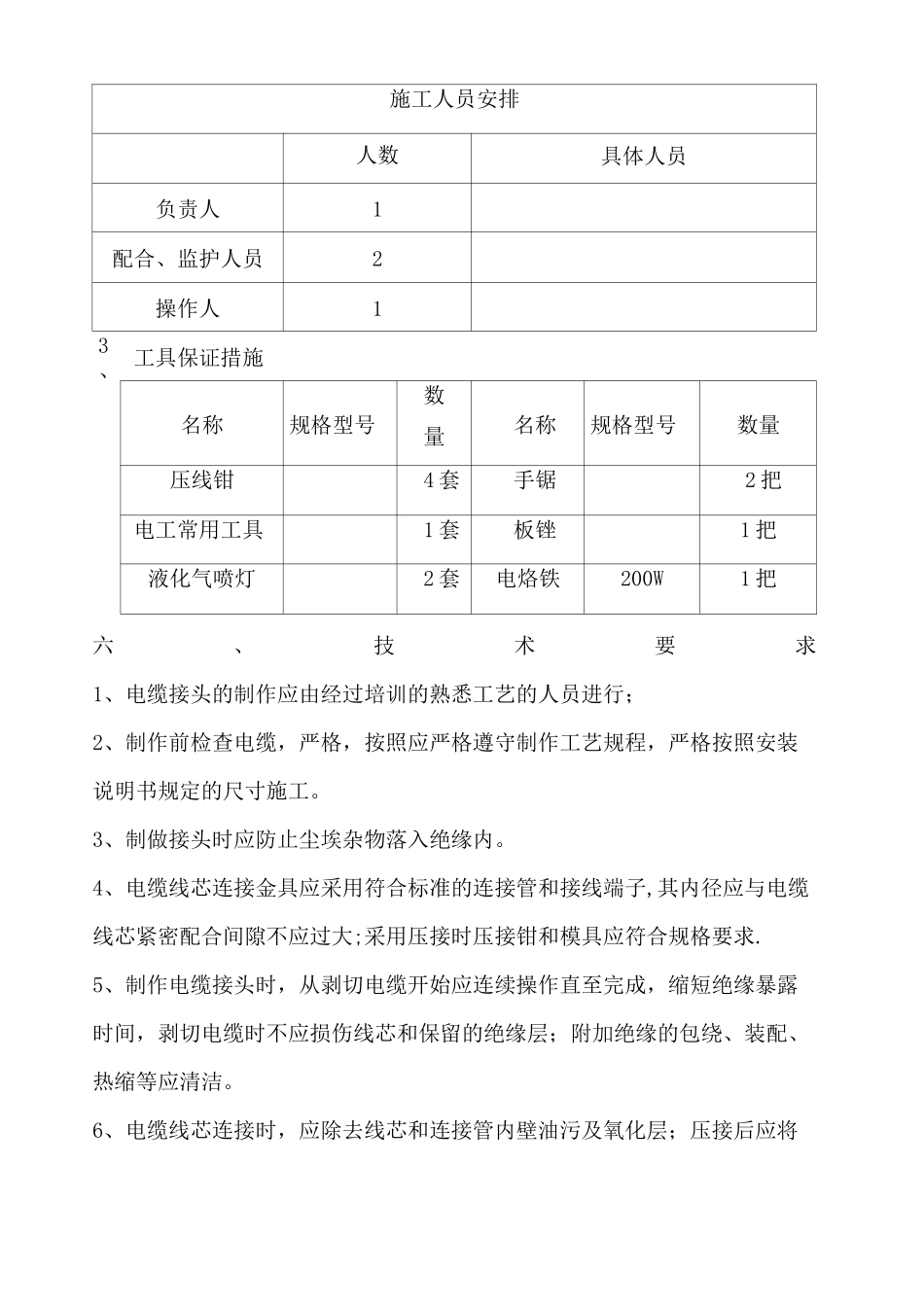

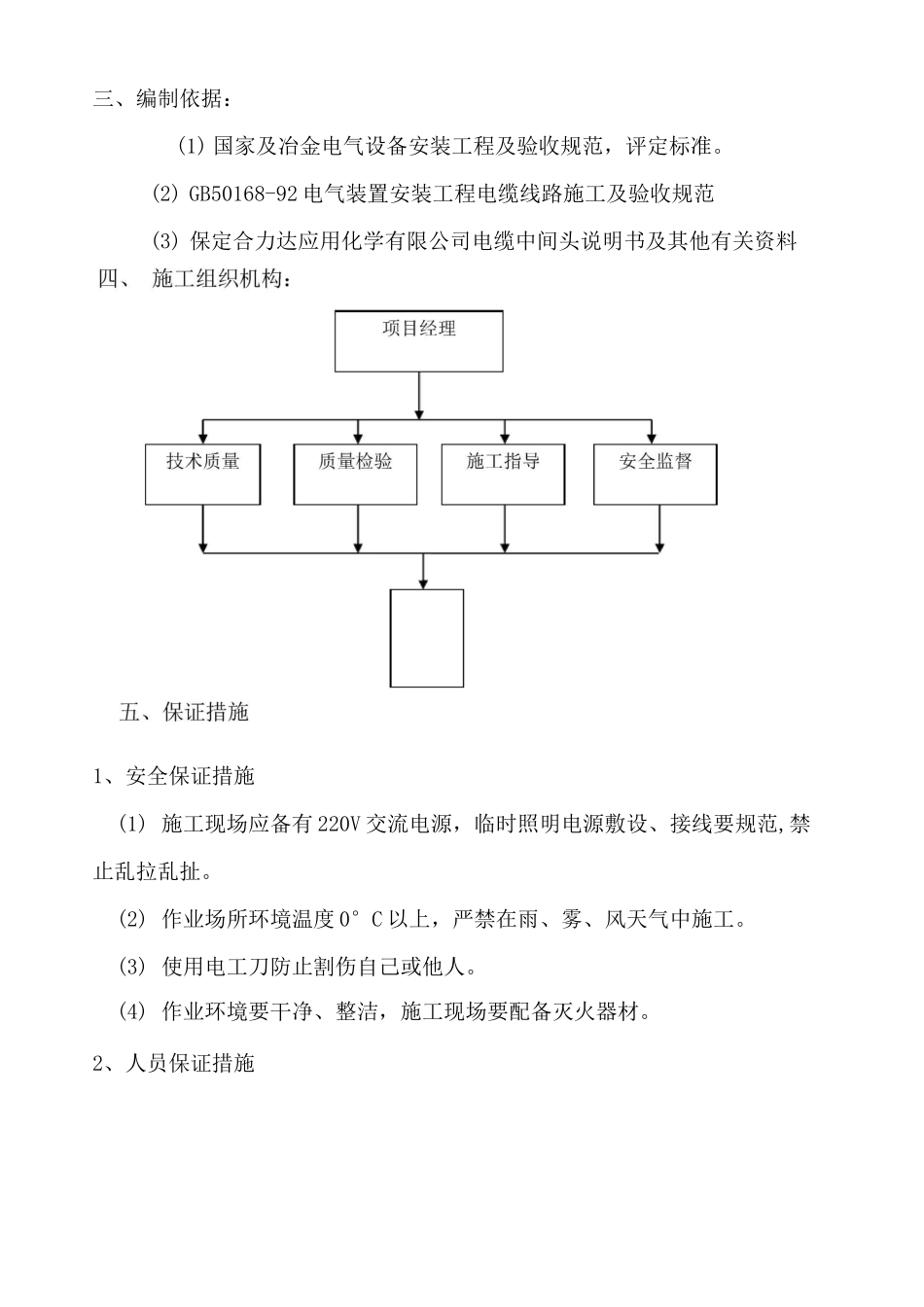

1780m3 高炉工程电缆中间头制作施工方案编制：审核：批准：二 O—二年 11 月 10 日1780m3 高炉工程电缆中间头制作施工方案一、工程概况1780m3 高炉水处理系统、矿槽系统、鼓风机站、TRT 系统电源均引自中钢新建 110KV 变电站。电源电缆均采 ZR-YJV-8.7/10KV-1*240 伽 2 交联聚乙烯绝缘聚录乙烯护套电力电缆，其中水处理系统 2 路电源进线 12 根电缆；矿槽系统 2 路进线 18 根电缆，鼓风机站 2 路进线 24 根电缆；TRT 系统1 路 6 根电缆；各系统总计敷设 ZR-YJV-8.7/10KV-1*240 伽 2 交联聚乙烯绝缘聚录乙烯护套电力电缆共 60 根约 34 公里。其中有 6 根电缆需制作中间接头。电缆中间头采用保定合力达应用化学有限公司的 6/10-8.7/15KVXLPE单芯热缩直通型电缆中间接头。二、工程特点：高炉系统所需制作的电缆中间头位置分别位于 110KV 变电站东侧外网电缆沟月 200 米处 1 根，鼓风机站东侧外网电缆沟内 1 根，鼓风机站南侧 9#电缆井和 11#电缆井间电缆沟内 1 根，11#电缆井和矿槽电气室间电缆沟内 2 根。电缆中间头制作位置均位于电缆井内，施工空间狭窄，电缆沟内没有设计照明，需增加临时照明。施工已进入冬季，环境气温较低，增加了施工难度。三、编制依据：(1) 国家及冶金电气设备安装工程及验收规范，评定标准。(2) GB50168-92 电气装置安装工程电缆线路施工及验收规范(3) 保定合力达应用化学有限公司电缆中间头说明书及其他有关资料1、安全保证措施(1) 施工现场应备有 220V 交流电源，临时照明电源敷设、接线要规范,禁止乱拉乱扯。(2) 作业场所环境温度 0°C 以上，严禁在雨、雾、风天气中施工。(3) 使用电工刀防止割伤自己或他人。(4) 作业环境要干净、整洁，施工现场要配备灭火器材。2、人员保证措施施工人员安排人数具体人员负责人1配合、监护人员2操作人13、 工具保证措施名称规格型号数量名称规格型号数量压线钳4 套手锯2 把电工常用工具1 套板锉1 把液化气喷灯2 套电烙铁200W1 把六、技术要求1、电缆接头的制作应由经过培训的熟悉工艺的人员进行；2、制作前检查电缆，严格，按照应严格遵守制作工艺规程，严格按照安装说明书规定的尺寸施工。3、制做接头时应防止尘埃杂物落入绝缘内。4、电缆线芯连接金具应采用符合标准的连接管和接线端子,其内径应与电缆线芯紧密配合间隙不应过大;采用压接时压接钳和模具应符合规格要求.5、制作电缆接头时，从剥切电缆开始...
