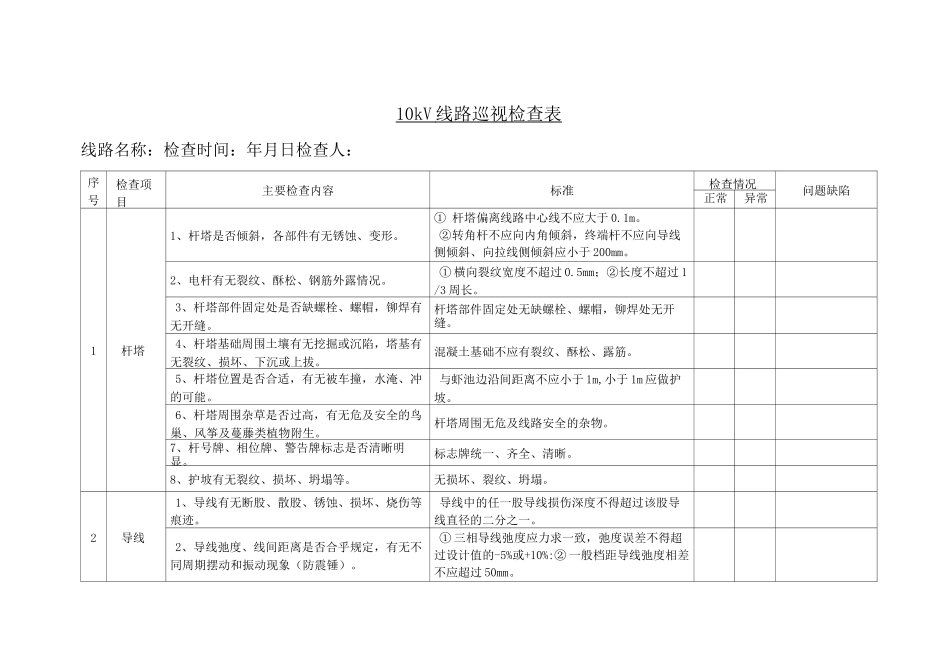

10kv线路巡视检查表_第1页
1/8

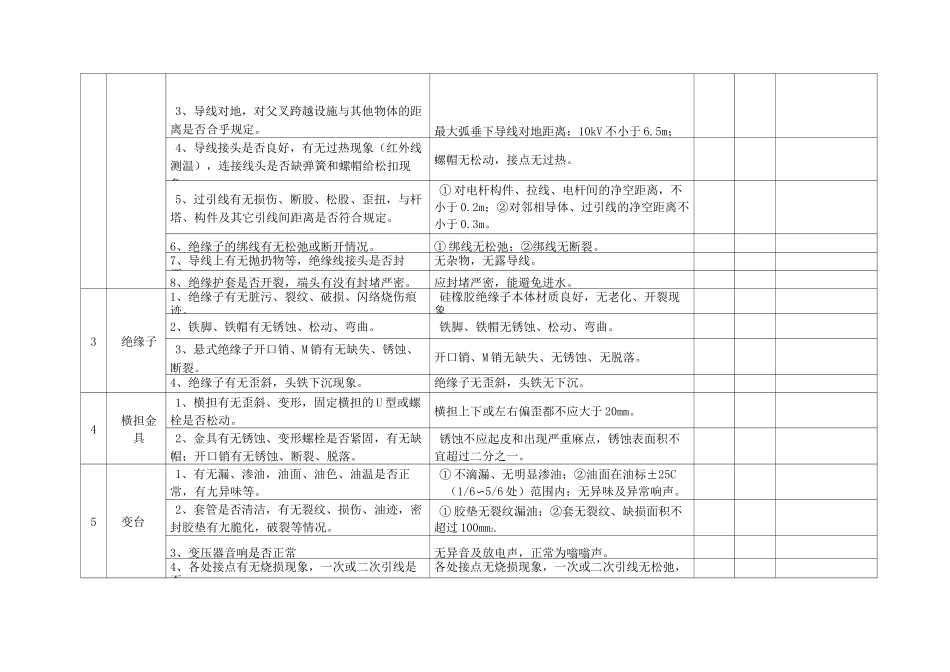

10kv线路巡视检查表_第2页
2/8

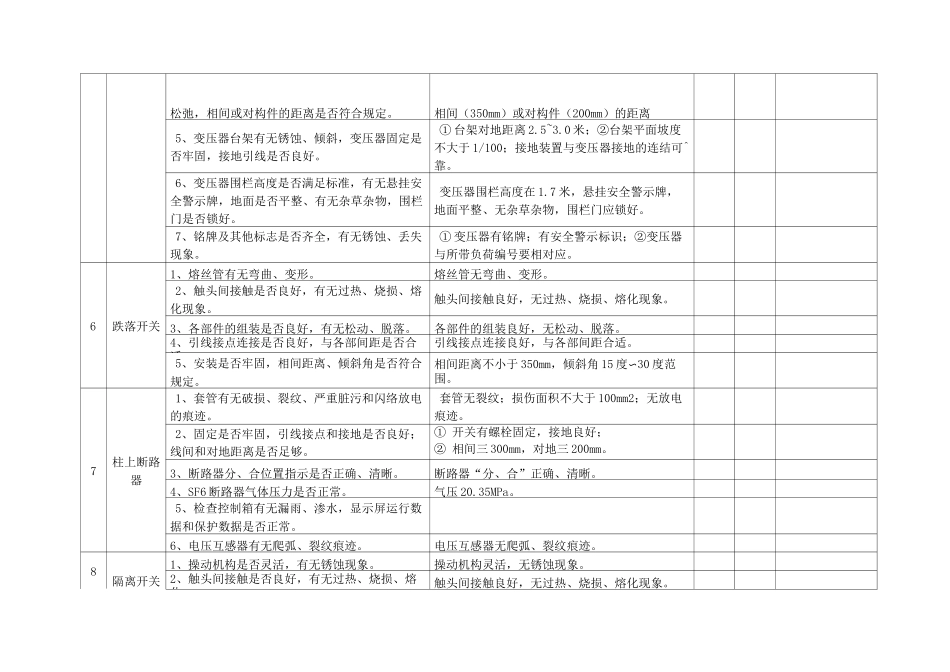

10kv线路巡视检查表_第3页
3/8
10kV 线路巡视检查表 线路名称:检查时间:年月日检查人:序号检查项目主要检查内容标准检查情况问题缺陷正常异常1杆塔1、杆塔是否倾斜,各部件有无锈蚀、变形。① 杆塔偏离线路中心线不应大于 0.1m。②转角杆不应向内角倾斜,终端杆不应向导线侧倾斜、向拉线侧倾斜应小于 200mm。2、电杆有无裂纹、酥松、钢筋外露情况。① 横向裂纹宽度不超过 0.5mm;②长度不超过 1/3 周长。3、杆塔部件固定处是否缺螺栓、螺帽,铆焊有无开缝。杆塔部件固定处无缺螺栓、螺帽,铆焊处无开缝。4、杆塔基础周围土壤有无挖掘或沉陷,塔基有无裂纹、损坏、下沉或上拔。混凝土基础不应有裂纹、酥松、露筋。5、杆塔位置是否合适,有无被车撞,水淹、冲的可能。与虾池边沿间距离不应小于 1m,小于 1m 应做护坡。6、杆塔周围杂草是否过高,有无危及安全的鸟巢、风筝及蔓藤类植物附生。杆塔周围无危及线路安全的杂物。7、杆号牌、相位牌、警告牌标志是否清晰明显。标志牌统一、齐全、清晰。8、护坡有无裂纹、损坏、坍塌等。无损坏、裂纹、坍塌。2导线1、导线有无断股、散股、锈蚀、损坏、烧伤等痕迹。导线中的任一股导线损伤深度不得超过该股导线直径的二分之一。2、导线弛度、线间距离是否合乎规定,有无不同周期摆动和振动现象(防震锤)。① 三相导线弛度应力求一致,弛度误差不得超过设计值的-5%或+10%:② 一般档距导线弛度相差不应超过 50mm。3、导线对地,对父叉跨越设施与其他物体的距离是否合乎规定。最大弧垂下导线对地距离:10kV 不小于 6.5m;4、导线接头是否良好,有无过热现象(红外线测温),连接线头是否缺弹簧和螺帽给松扣现象。螺帽无松动,接点无过热。5、过引线有无损伤、断股、松股、歪扭,与杆塔、构件及其它引线间距离是否符合规定。① 对电杆构件、拉线、电杆间的净空距离,不小于 0.2m;②对邻相导体、过引线的净空距离不小于 0.3m。6、绝缘子的绑线有无松弛或断开情况。① 绑线无松弛;②绑线无断裂。7、导线上有无抛扔物等,绝缘线接头是否封严。无杂物,无露导线。8、绝缘护套是否开裂,端头有没有封堵严密。应封堵严密,能避免进水。3绝缘子1、绝缘子有无脏污、裂纹、破损、闪络烧伤痕迹。硅橡胶绝缘子本体材质良好,无老化、开裂现象2、铁脚、铁帽有无锈蚀、松动、弯曲。铁脚、铁帽无锈蚀、松动、弯曲。3、悬式绝缘子开口销、M 销有无缺失、锈蚀、断裂。开口销、M 销无缺失、无锈蚀、无脱落。4、绝缘子有无歪斜,头铁下...
