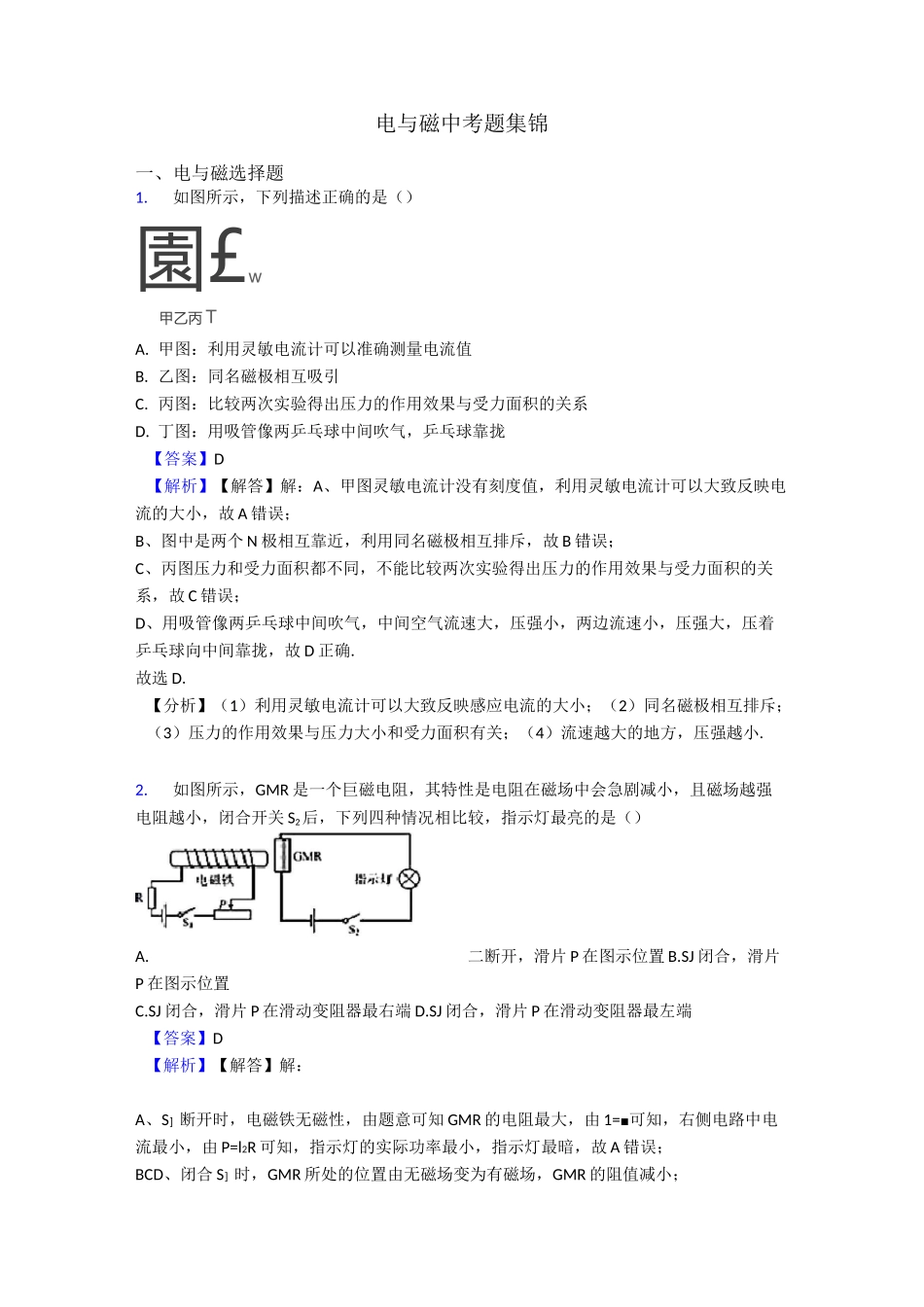

电与磁中考题集锦_第1页
1/16
电与磁中考题集锦_第2页
2/16
电与磁中考题集锦_第3页
3/16
电与磁中考题集锦一、电与磁选择题1.如图所示,下列描述正确的是()園£w甲乙丙 TA. 甲图:利用灵敏电流计可以准确测量电流值B. 乙图:同名磁极相互吸引C. 丙图:比较两次实验得出压力的作用效果与受力面积的关系D. 丁图:用吸管像两乒乓球中间吹气,乒乓球靠拢【答案】D【解析】【解答】解:A、甲图灵敏电流计没有刻度值,利用灵敏电流计可以大致反映电流的大小,故 A 错误;B、图中是两个 N 极相互靠近,利用同名磁极相互排斥,故 B 错误;C、丙图压力和受力面积都不同,不能比较两次实验得出压力的作用效果与受力面积的关系,故 C 错误;D、用吸管像两乒乓球中间吹气,中间空气流速大,压强小,两边流速小,压强大,压着乒乓球向中间靠拢,故 D 正确.故选 D.【分析】(1)利用灵敏电流计可以大致反映感应电流的大小;(2)同名磁极相互排斥;(3)压力的作用效果与压力大小和受力面积有关;(4)流速越大的地方,压强越小.2.如图所示,GMR 是一个巨磁电阻,其特性是电阻在磁场中会急剧减小,且磁场越强电阻越小,闭合开关 S2后,下列四种情况相比较,指示灯最亮的是()A.二断开,滑片 P 在图示位置 B.SJ 闭合,滑片P 在图示位置C.SJ 闭合,滑片 P 在滑动变阻器最右端 D.SJ 闭合,滑片 P 在滑动变阻器最左端【答案】D【解析】【解答】解:A、S]断开时,电磁铁无磁性,由题意可知 GMR 的电阻最大,由 1=■可知,右侧电路中电流最小,由 P=l2R 可知,指示灯的实际功率最小,指示灯最暗,故 A 错误;BCD、闭合 S]时,GMR 所处的位置由无磁场变为有磁场,GMR 的阻值减小;L当滑片 P 在滑动变阻器最左端时,左侧电路的电阻最小,由 1=■可知,左侧电路中的电流最大,电磁铁磁性最强,则GMR 的电阻最小,右侧电路中电流最大,由 P=l2R 可知,指示灯的实际功率最大,指示灯最亮,故BC 错误,D 正确.故选 D.【分析】闭合 S2时,指示灯与 GMR 串联,电压表测 GMR 两端的电压,闭合 S1时,电磁铁有磁性,根据 GMR 与磁性之间的关系判断其阻值的变化,根据欧姆定律可知电路中电流的变化,利用 P=l2R 可知指示灯功率的变化,进一步判断亮暗的变化.3.以下探究实验装置中,不能完成探究内容的是()【解析】【解答】解:A、如图,据小磁针偏转的情况可以判断磁极间的作用规律,A 选项能探究,故不符合题意;B、如图,该实验装置是奥斯特实验装置图,可探究通电导线周围存在着磁场,B 选项能探...
