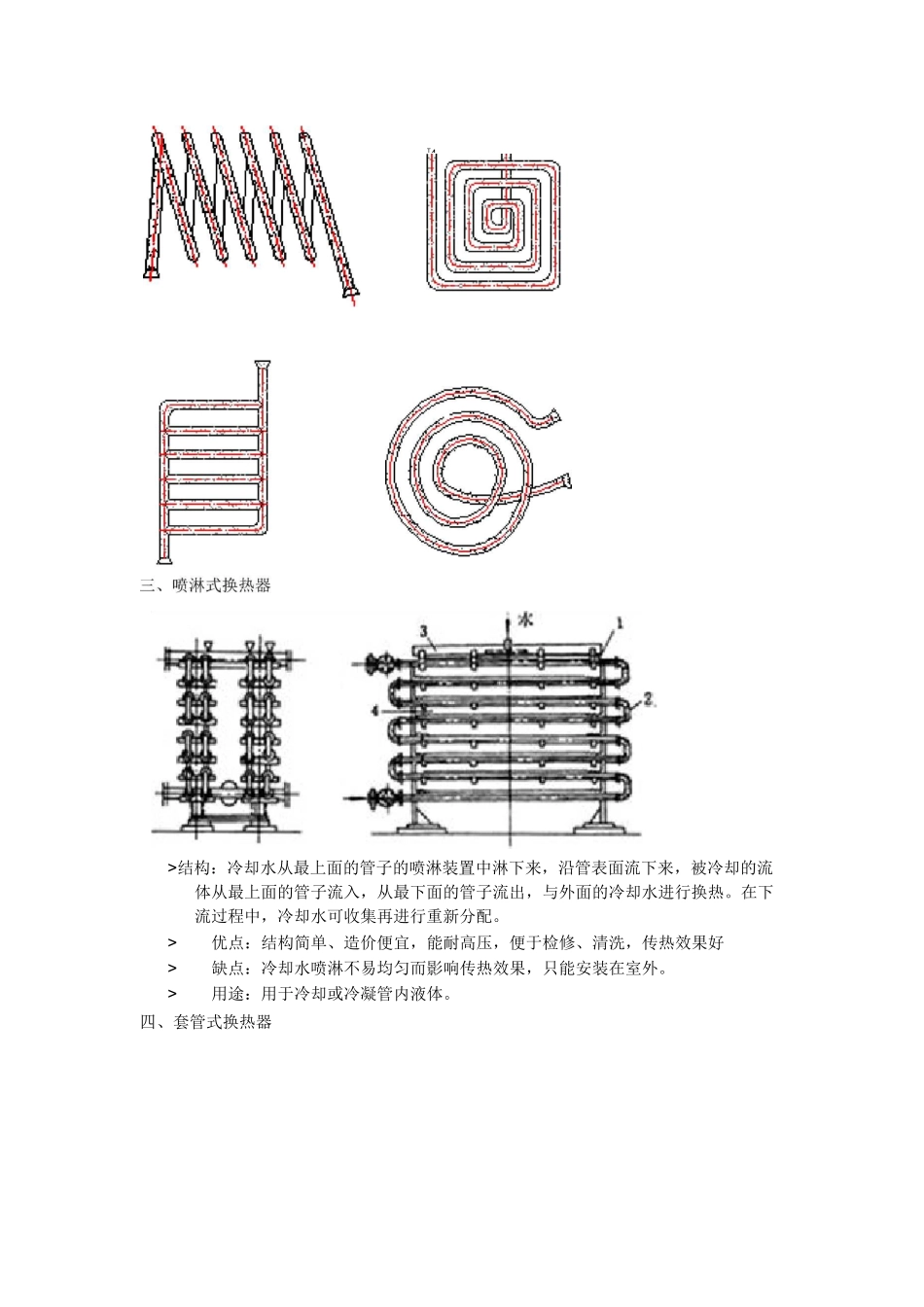

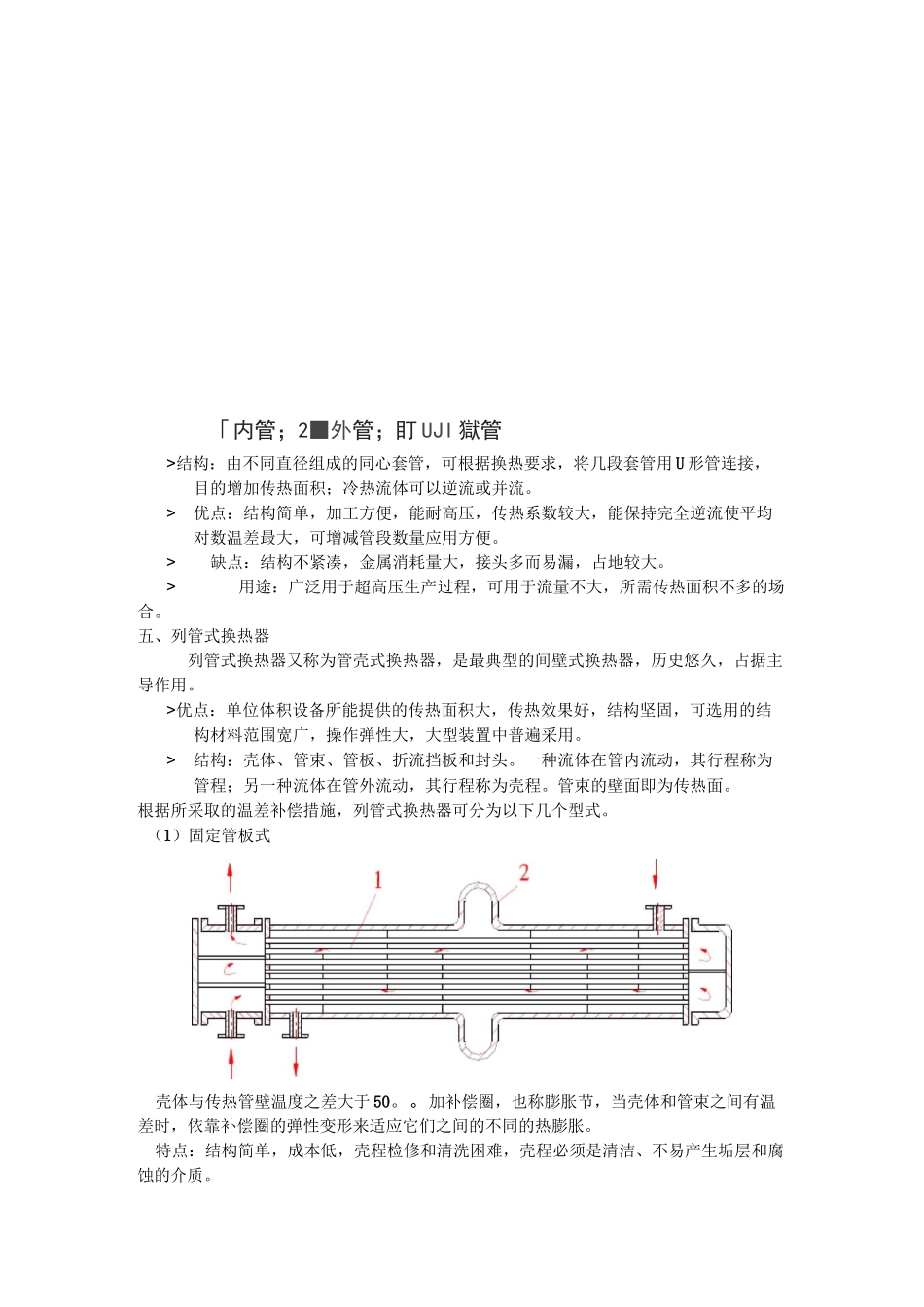

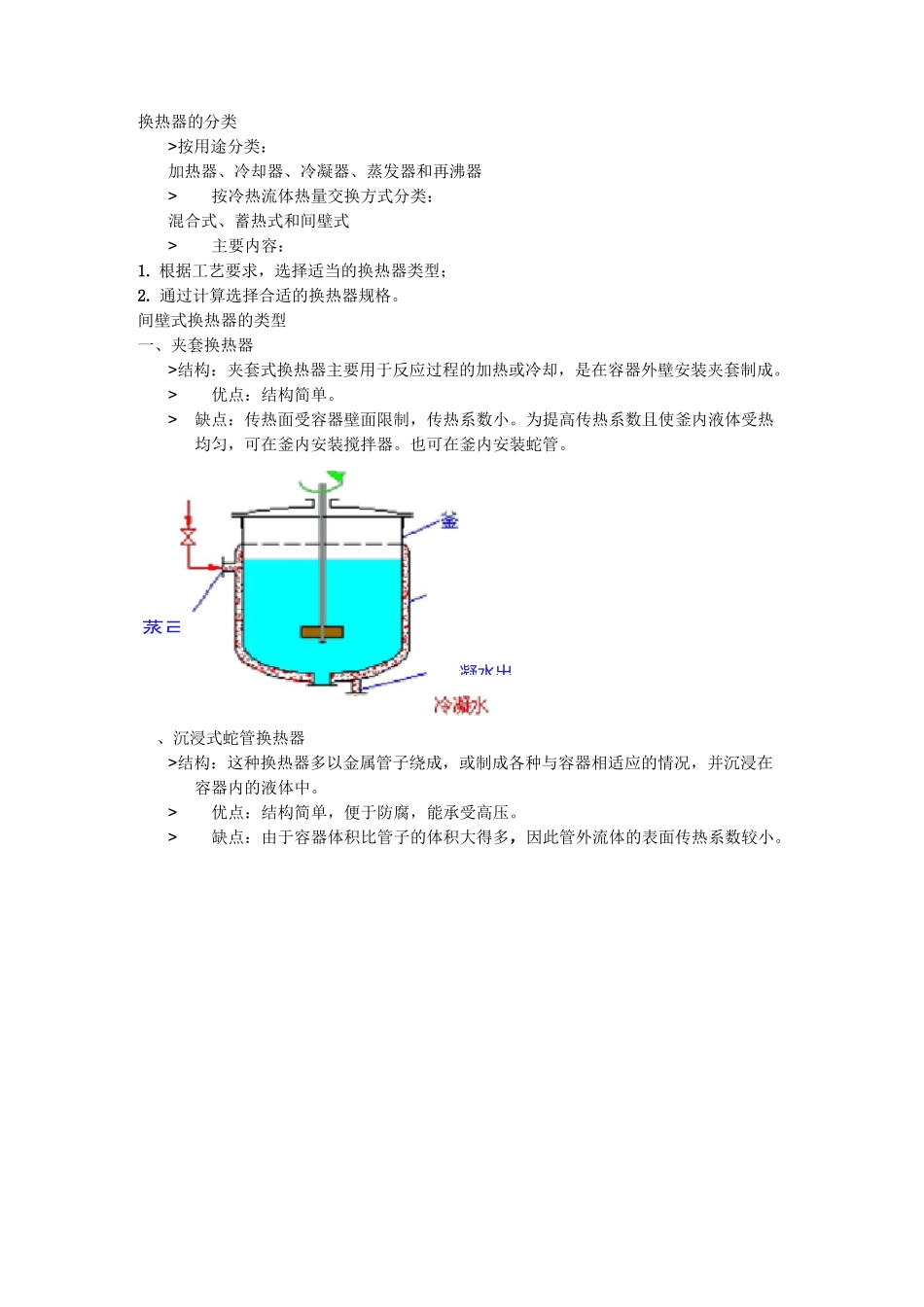

蒸弓进冷凝水出换热器的分类>按用途分类：加热器、冷却器、冷凝器、蒸发器和再沸器>按冷热流体热量交换方式分类：混合式、蓄热式和间壁式>主要内容：1. 根据工艺要求，选择适当的换热器类型；2. 通过计算选择合适的换热器规格。间壁式换热器的类型一、夹套换热器>结构：夹套式换热器主要用于反应过程的加热或冷却，是在容器外壁安装夹套制成。>优点：结构简单。>缺点：传热面受容器壁面限制，传热系数小。为提高传热系数且使釜内液体受热均匀，可在釜内安装搅拌器。也可在釜内安装蛇管。、沉浸式蛇管换热器>结构：这种换热器多以金属管子绕成，或制成各种与容器相适应的情况，并沉浸在容器内的液体中。>优点：结构简单，便于防腐，能承受高压。>缺点：由于容器体积比管子的体积大得多，因此管外流体的表面传热系数较小。>结构：冷却水从最上面的管子的喷淋装置中淋下来，沿管表面流下来，被冷却的流体从最上面的管子流入，从最下面的管子流出，与外面的冷却水进行换热。在下流过程中，冷却水可收集再进行重新分配。>优点：结构简单、造价便宜，能耐高压，便于检修、清洗，传热效果好>缺点：冷却水喷淋不易均匀而影响传热效果，只能安装在室外。>用途：用于冷却或冷凝管内液体。四、套管式换热器T4「内管；2■外管；盯 UJI 獄管>结构：由不同直径组成的同心套管，可根据换热要求，将几段套管用 U 形管连接，目的增加传热面积；冷热流体可以逆流或并流。>优点：结构简单，加工方便，能耐高压，传热系数较大，能保持完全逆流使平均对数温差最大，可增减管段数量应用方便。>缺点：结构不紧凑，金属消耗量大，接头多而易漏，占地较大。>用途：广泛用于超高压生产过程，可用于流量不大，所需传热面积不多的场合。五、列管式换热器列管式换热器又称为管壳式换热器，是最典型的间壁式换热器，历史悠久，占据主导作用。>优点：单位体积设备所能提供的传热面积大，传热效果好，结构坚固，可选用的结构材料范围宽广，操作弹性大，大型装置中普遍采用。>结构：壳体、管束、管板、折流挡板和封头。一种流体在管内流动，其行程称为管程；另一种流体在管外流动，其行程称为壳程。管束的壁面即为传热面。根据所采取的温差补偿措施，列管式换热器可分为以下几个型式。（1）固定管板式壳体与传热管壁温度之差大于 50。。加补偿圈，也称膨胀节，当壳体和管束之间有温差时，依靠补偿圈的弹性变形来适应它们之间的不同的热膨胀。特点：结构简单，成本低，壳程检修...
