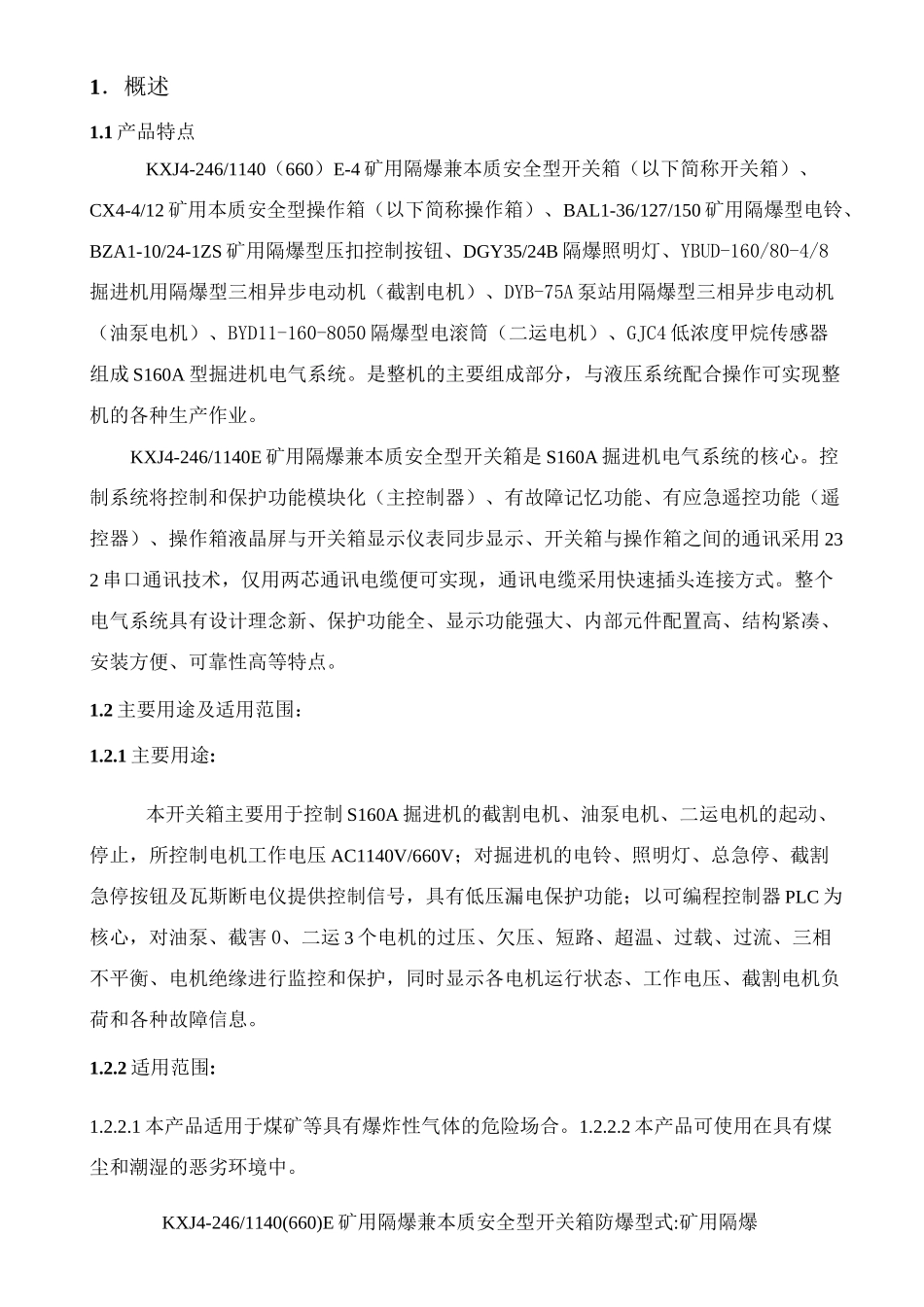

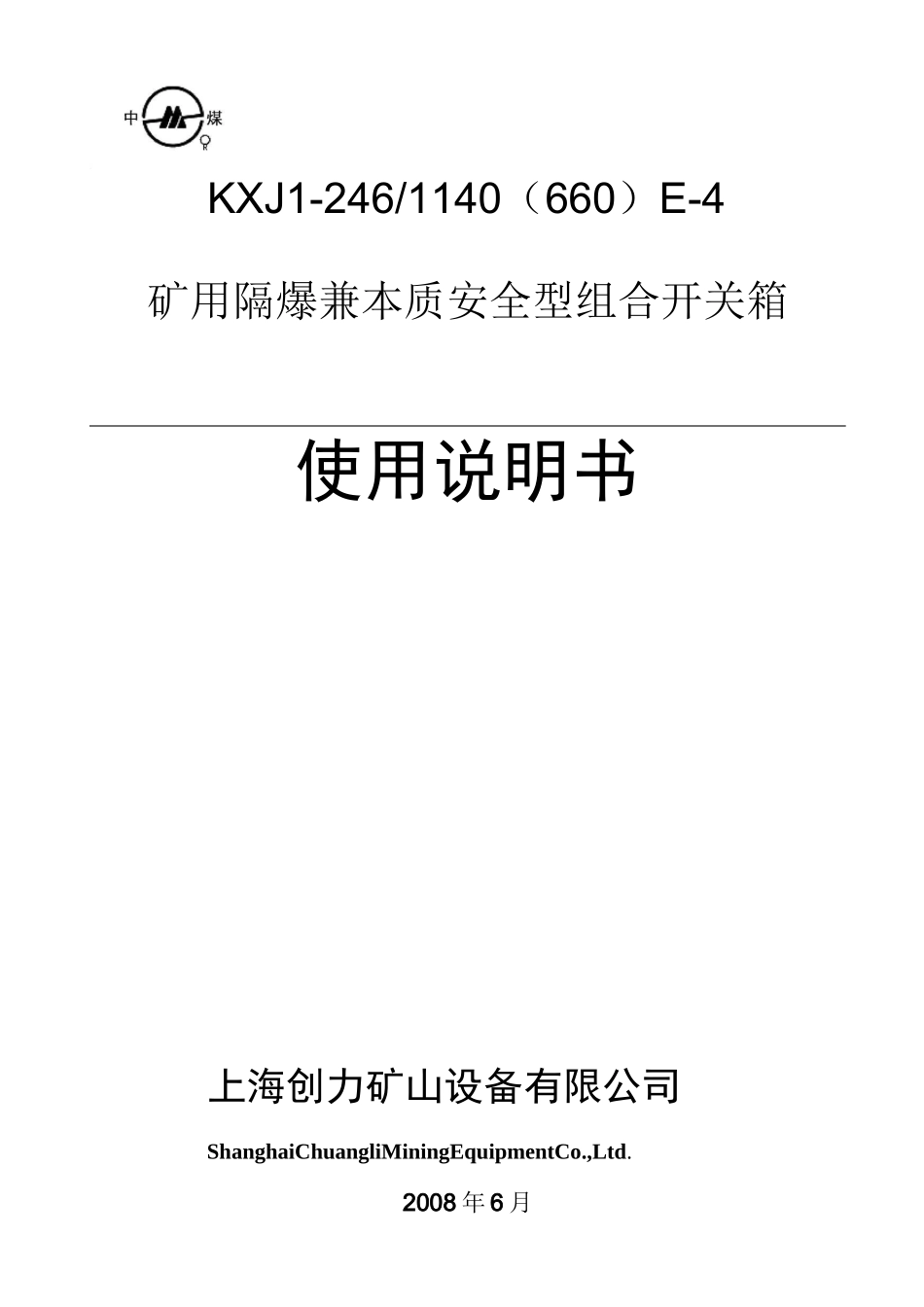

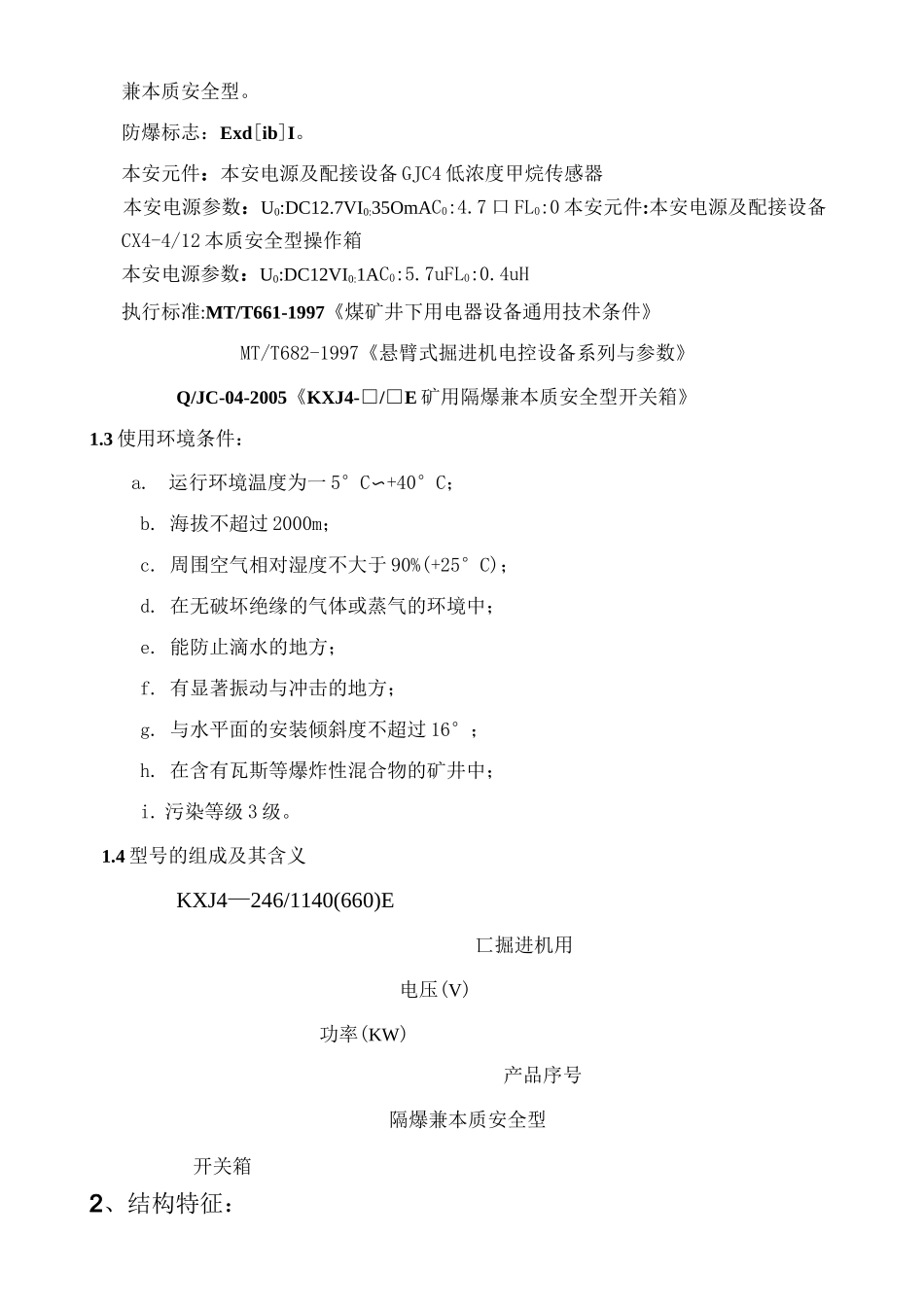

KXJ1-246/1140（660）E-4矿用隔爆兼本质安全型组合开关箱使用说明书上海创力矿山设备有限公司ShanghaiChuangliMiningEquipmentCo.,Ltd.2008 年 6 月1．概述1.1 产品特点KXJ4-246/1140（660）E-4 矿用隔爆兼本质安全型开关箱（以下简称开关箱）、CX4-4/12 矿用本质安全型操作箱（以下简称操作箱）、BAL1-36/127/150 矿用隔爆型电铃、BZA1-10/24-1ZS 矿用隔爆型压扣控制按钮、DGY35/24B 隔爆照明灯、YBUD-160/80-4/8掘进机用隔爆型三相异步电动机（截割电机）、DYB-75A 泵站用隔爆型三相异步电动机（油泵电机）、BYD11-160-8050 隔爆型电滚筒（二运电机）、GJC4 低浓度甲烷传感器组成 S160A 型掘进机电气系统。是整机的主要组成部分，与液压系统配合操作可实现整机的各种生产作业。KXJ4-246/1140E 矿用隔爆兼本质安全型开关箱是 S160A 掘进机电气系统的核心。控制系统将控制和保护功能模块化（主控制器）、有故障记忆功能、有应急遥控功能（遥控器）、操作箱液晶屏与开关箱显示仪表同步显示、开关箱与操作箱之间的通讯采用 232 串口通讯技术，仅用两芯通讯电缆便可实现，通讯电缆采用快速插头连接方式。整个电气系统具有设计理念新、保护功能全、显示功能强大、内部元件配置高、结构紧凑、安装方便、可靠性高等特点。1.2 主要用途及适用范围：1.2.1 主要用途:本开关箱主要用于控制 S160A 掘进机的截割电机、油泵电机、二运电机的起动、停止，所控制电机工作电压 AC1140V/660V；对掘进机的电铃、照明灯、总急停、截割急停按钮及瓦斯断电仪提供控制信号，具有低压漏电保护功能；以可编程控制器 PLC 为核心，对油泵、截害 0、二运 3 个电机的过压、欠压、短路、超温、过载、过流、三相不平衡、电机绝缘进行监控和保护，同时显示各电机运行状态、工作电压、截割电机负荷和各种故障信息。1.2.2 适用范围:1.2.2.1 本产品适用于煤矿等具有爆炸性气体的危险场合。1.2.2.2 本产品可使用在具有煤尘和潮湿的恶劣环境中。KXJ4-246/1140(660)E 矿用隔爆兼本质安全型开关箱防爆型式:矿用隔爆兼本质安全型。防爆标志：Exd[ib]I。本安元件：本安电源及配接设备 GJC4 低浓度甲烷传感器本安电源参数：U0:DC12.7VI0:35OmAC0:4.7 口 FL0:0 本安元件:本安电源及配接设备CX4-4/12 本质安全型操作箱本安电源参数：U0:DC12VI0:1AC0:5.7uFL0:0.4uH执行标准:MT/T661-1997《煤矿井下用电器设备通用技术条件》MT/T682-1997《悬臂式掘进机...
