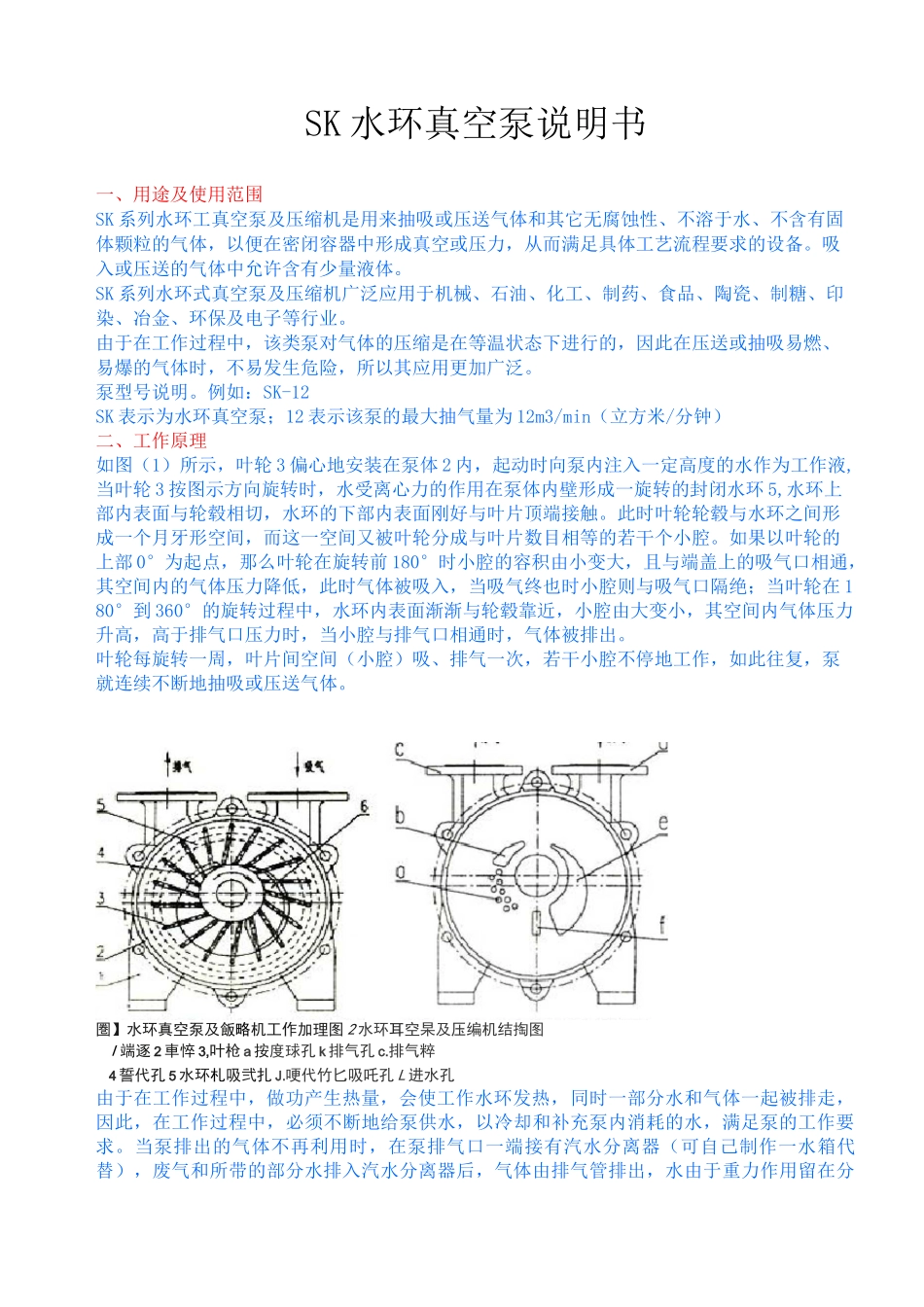

SK 水环真空泵说明书一、用途及使用范围SK 系列水环工真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体,以便在密闭容器中形成真空或压力,从而满足具体工艺流程要求的设备。吸入或压送的气体中允许含有少量液体。SK 系列水环式真空泵及压缩机广泛应用于机械、石油、化工、制药、食品、陶瓷、制糖、印染、冶金、环保及电子等行业。由于在工作过程中,该类泵对气体的压缩是在等温状态下进行的,因此在压送或抽吸易燃、易爆的气体时,不易发生危险,所以其应用更加广泛。泵型号说明。例如:SK-12SK 表示为水环真空泵;12 表示该泵的最大抽气量为 12m3/min(立方米/分钟)二、工作原理如图(1)所示,叶轮 3 偏心地安装在泵体 2 内,起动时向泵内注入一定高度的水作为工作液,当叶轮 3 按图示方向旋转时,水受离心力的作用在泵体内壁形成一旋转的封闭水环 5,水环上部内表面与轮毂相切,水环的下部内表面刚好与叶片顶端接触。此时叶轮轮毂与水环之间形成一个月牙形空间,而这一空间又被叶轮分成与叶片数目相等的若干个小腔。如果以叶轮的上部 0°为起点,那么叶轮在旋转前 180°时小腔的容积由小变大,且与端盖上的吸气口相通,其空间内的气体压力降低,此时气体被吸入,当吸气终也时小腔则与吸气口隔绝;当叶轮在 180°到 360°的旋转过程中,水环内表面渐渐与轮毂靠近,小腔由大变小,其空间内气体压力升高,高于排气口压力时,当小腔与排气口相通时,气体被排出。叶轮每旋转一周,叶片间空间(小腔)吸、排气一次,若干小腔不停地工作,如此往复,泵就连续不断地抽吸或压送气体。圏】水环真空泵及飯略机工作加理图 2 水环耳空杲及压编机结掏图I 端逐 2 車悴 3,叶枪 a 按度球孔 k 排气孔 c.排气粹4 誓代孔 5 水环札吸弐扎 J.哽代竹匕吸吒孔 L 进水孔由于在工作过程中,做功产生热量,会使工作水环发热,同时一部分水和气体一起被排走,因此,在工作过程中,必须不断地给泵供水,以冷却和补充泵内消耗的水,满足泵的工作要求。当泵排出的气体不再利用时,在泵排气口一端接有汽水分离器(可自己制作一水箱代替),废气和所带的部分水排入汽水分离器后,气体由排气管排出,水由于重力作用留在分离器内并经回水管供至泵内循环使用。随着工作时间的处长,工作液温度会不断地升高,这时需给汽分离器加入一定量的冷水(可以用自来水),以降低工作液的温度,保证泵能达到所要求的技术要...
