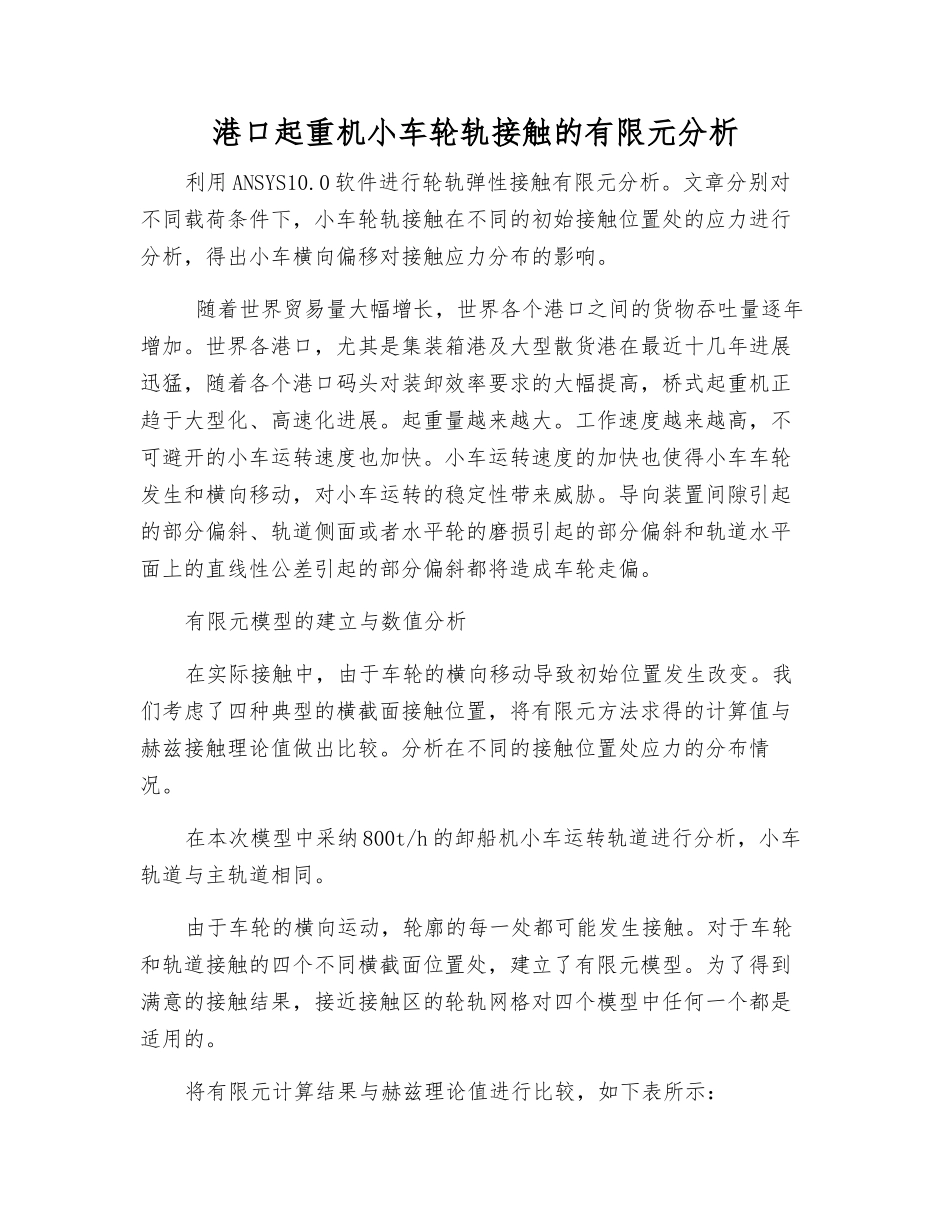

港口起重机小车轮轨接触的有限元分析

港口起重机小车轮轨接触的有限元分析利用 ANSYS10.0 软件进行轮轨弹性接触有限元分析。文章分别对不同载荷条件下，小车轮轨接触在不同的初始接触位置处的应力进行分析，得出小车横向偏移对接触应力分布的影响。 随着世界贸易量大幅增长，世界各个港口之间的货物吞吐量逐年增加。世界各港口，尤其是集装箱港及大型散货港在最近十几年进展迅猛，随着各个港口码头对装卸效率要求的大幅提高，桥式起重机正趋于大型化、高速化进展。起重量越来越大。工作速度越来越高，不可避开的小车运转速度也加快。小车运转速度的加快也使得小车车轮发生和横向移动，对小车运转的稳定性带来威胁。导向装置间隙引起的部分偏斜、轨道侧面或者水平轮的磨损引起的部分偏斜和轨道水平面上的直线性公差引起的部分偏斜都将造成车轮走偏。有限元模型的建立与数值分析在实际接触中，由于车轮的横向移动导致初始位置发生改变。我们考虑了四种典型的横截面接触位置，将有限元方法求得的计算值与赫兹接触理论值做出比较。分析在不同的接触位置处应力的分布情况。在本次模型中采纳 800t/h 的卸船机小车运转轨道进行分析，小车轨道与主轨道相同。由于车轮的横向运动，轮廓的每一处都可能发生接触。对于车轮和轨道接触的四个不同横截面位置处，建立了有限元模型。为了得到满意的接触结果，接近接触区的轮轨网格对四个模型中任何一个都是适用的。将有限元计算结果与赫兹理论值进行比较，如下表所示：表 2-1 加载 100t 时有限元计算结果与赫兹理论值表 2-2 相同载荷下有限元计算值的变化率表 2-1 是车轮和轨道间的接触应力和赫兹理论值的比较。从表中可以看到，有限元的计算值和赫兹理论值都很接近。假如材料假定为线性的，轨道的表面曲率不发生改变，在轮轨接触问题中应用赫兹接触理论可以得到一个合理的准确结果。在小车发生横向偏移的过程当中，其轨道应力值不断增大，当偏移到某一位置处，其应力值会有一个大的增量。在重载荷情况下，将会带来塑性变形并将加剧其蹋面的磨损，影响轮轨的疲劳寿命。降低小车行驶性能与脱轨安全性。为了进一步保证小车高速行驶下的安全性，应控制小车在行驶过程当中的横向偏移，尽量减少发生应力突变。
