高中物理 第11章 电路及其应用 第4节 串联电路和并联电路教案 新人教版必修第三册-新人教版高二第三册物理教案

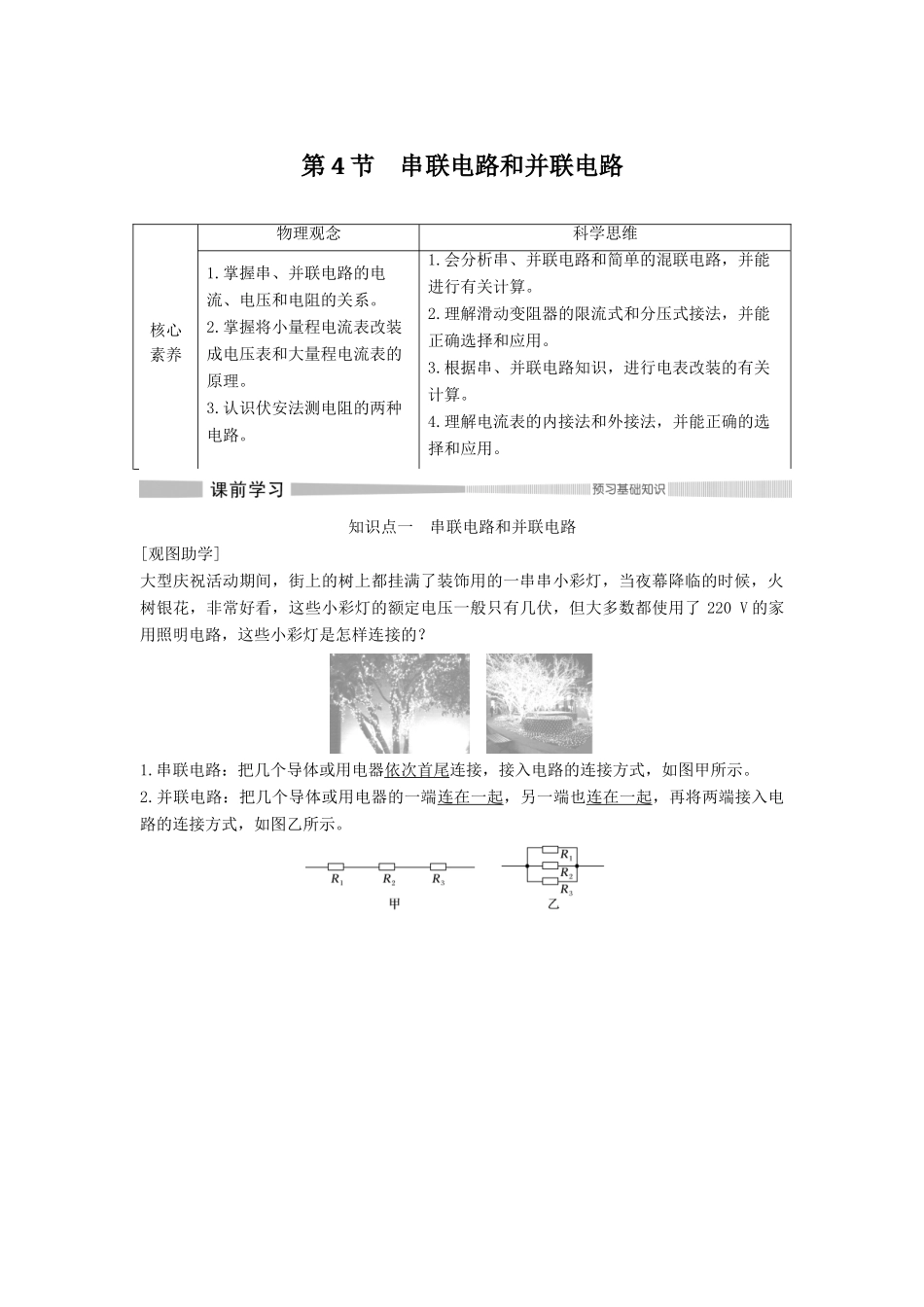

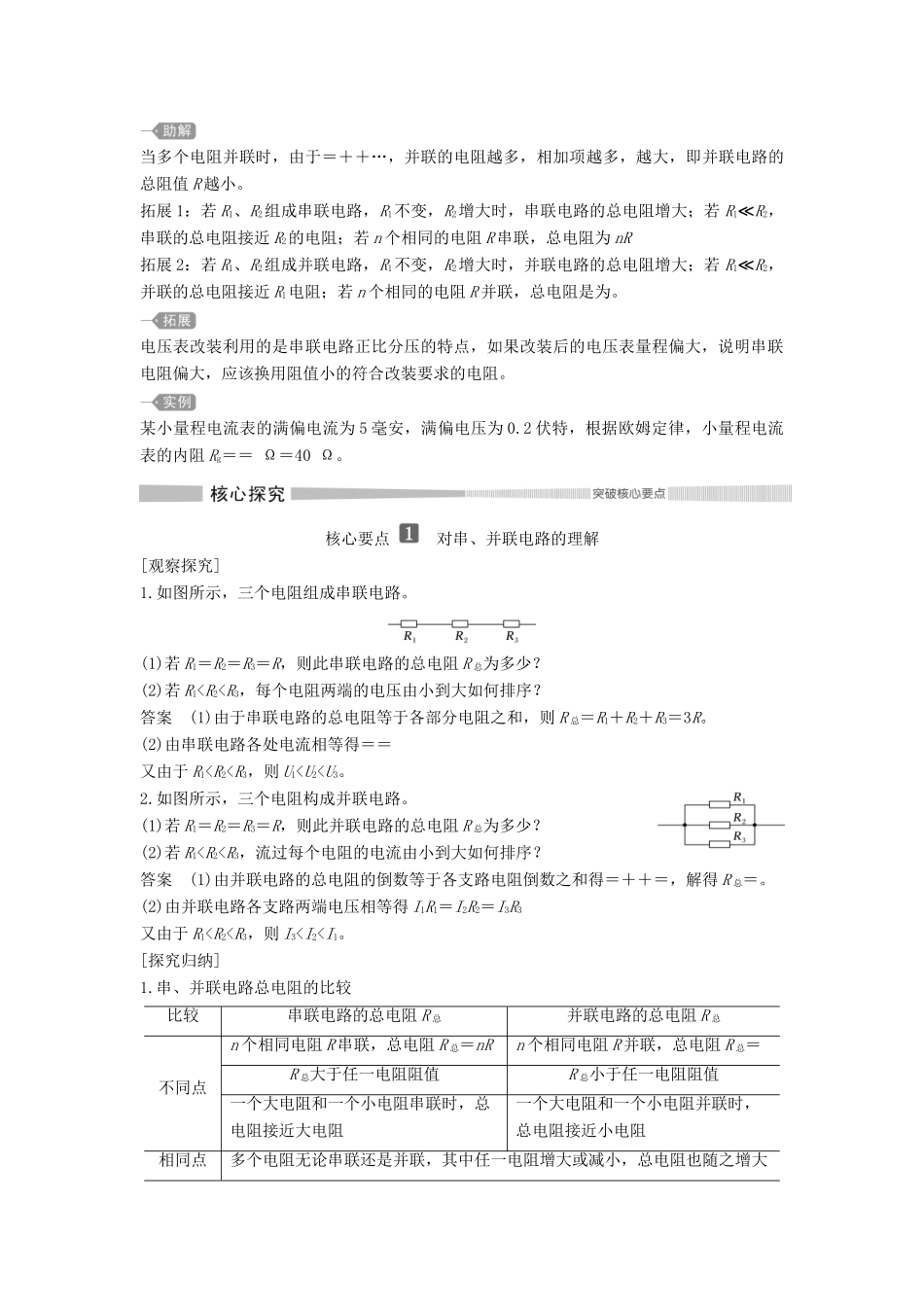

第 4 节 串联电路和并联电路核心素养物理观念科学思维1.掌握串、并联电路的电流、电压和电阻的关系。2.掌握将小量程电流表改装成电压表和大量程电流表的原理。3.认识伏安法测电阻的两种电路。1.会分析串、并联电路和简单的混联电路，并能进行有关计算。2.理解滑动变阻器的限流式和分压式接法，并能正确选择和应用。3.根据串、并联电路知识，进行电表改装的有关计算。4.理解电流表的内接法和外接法，并能正确的选择和应用。知识点一 串联电路和并联电路[观图助学]大型庆祝活动期间，街上的树上都挂满了装饰用的一串串小彩灯，当夜幕降临的时候，火树银花，非常好看，这些小彩灯的额定电压一般只有几伏，但大多数都使用了 220 V 的家用照明电路，这些小彩灯是怎样连接的？1.串联电路：把几个导体或用电器依次首尾连接，接入电路的连接方式，如图甲所示。2.并联电路：把几个导体或用电器的一端连在一起，另一端也连在一起，再将两端接入电路的连接方式，如图乙所示。3.串联电路、并联电路的特点串联电路并联电路电流关系各处电流相等，即 I＝I1＝ I 2＝…＝ I n总电流等于各支路电流之和，即 I＝I1＋I2＋…＋ I n电压关系总电压等于各部分电压之和，即 U＝U1＋ U 2＋…＋ U n各支路两端电压相等，即 U＝U1＝ U 2＝…＝ U n电阻关系总电阻等于各部分电阻之和，即 R＝R1＋ R 2＋…＋ R n总电阻的倒数等于各支路电阻倒数之和，即＝＋＋…＋[思考判断](1)横截面积不同的两个导体串联时，通过面积较大的导体的电流大。(×)(2)两电阻并联时，电阻越大，单位时间内流过电阻某一横截面的电荷量越多。(×)(3)串联电路的总电流等于流过各电阻的电流之和。(×)(4)并联电路干路上的电流一定比通过某一支路的电流大。(√)知识点二 电压表和电流表的电路结构[观图助学]上图是学生实验中经常用到的电压表和电流表，实际上这两个电表是由小量程的灵敏电流计 G(表头)改装而成的，结合初中物理知识，猜想应该如何改装呢？1.小量程电流表 G(表头)的三个参量：2.电表改装原理：(1)电压表改装：将表头串联一个较大电阻，如图所示：(2)电流表改装：将表头并联一个较小电阻，如图所示：[思考判断](1)电压表中串联的电阻的作用是分去一部分电流。(×)(2)改装后电压表的量程越大，其串联的分压电阻就越大。(√)(3)若将分压电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压。(×)(4)若将电阻并联在电流表上改装成大量程的电流表后...
