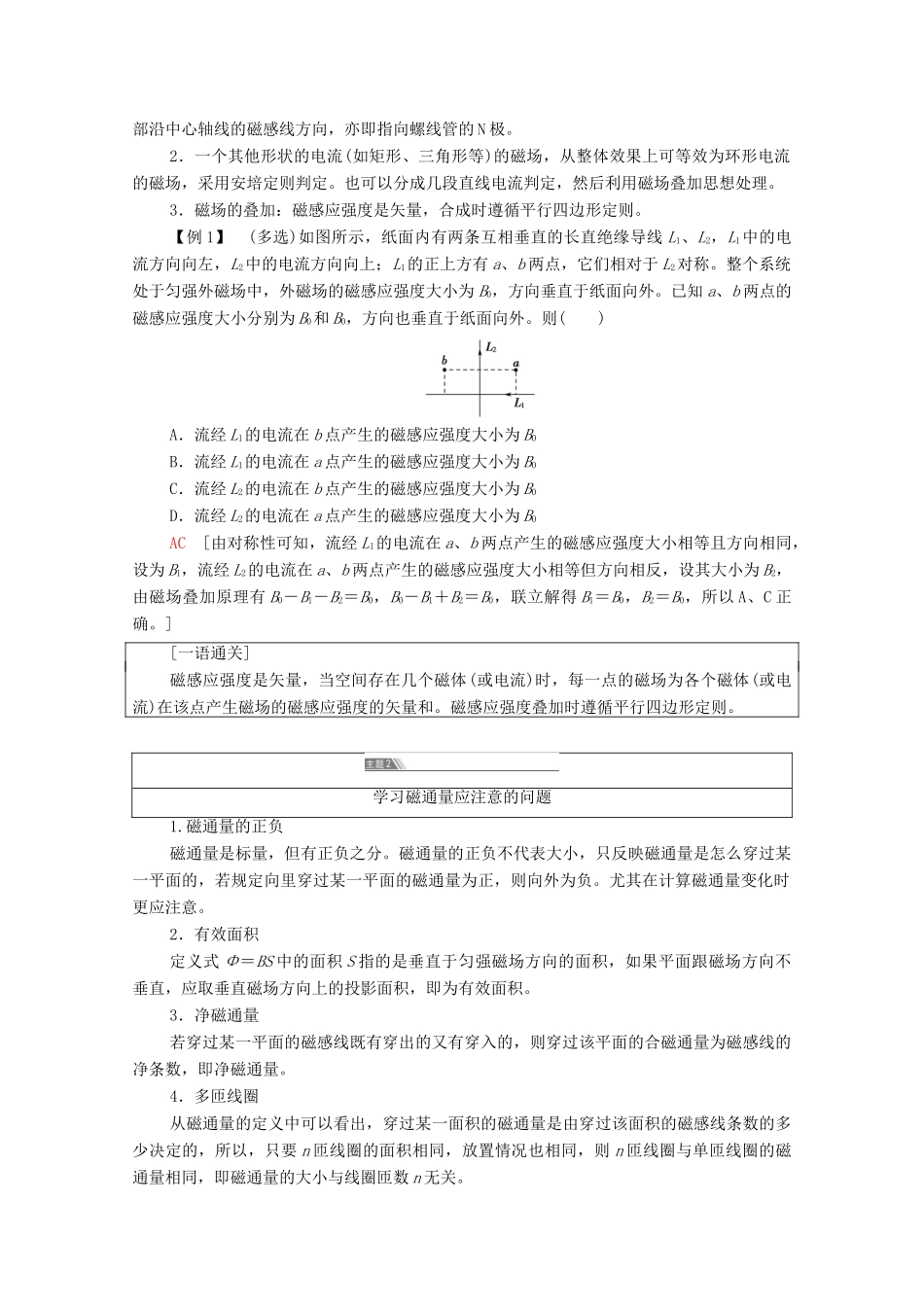

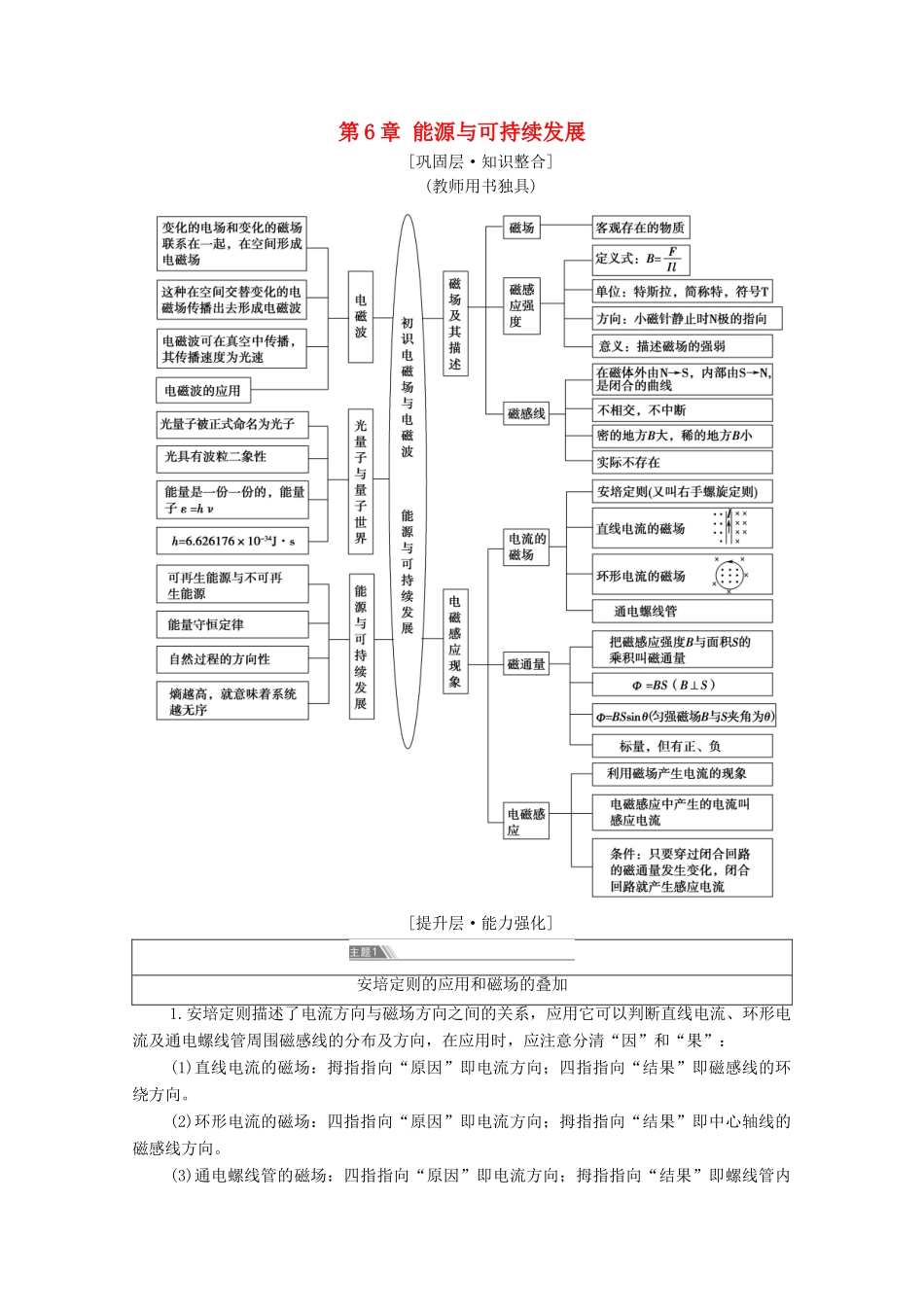

第 6 章 能源与可持续发展[巩固层·知识整合](教师用书独具)[提升层·能力强化]安培定则的应用和磁场的叠加1.安培定则描述了电流方向与磁场方向之间的关系，应用它可以判断直线电流、环形电流及通电螺线管周围磁感线的分布及方向，在应用时，应注意分清“因”和“果”：(1)直线电流的磁场：拇指指向“原因”即电流方向；四指指向“结果”即磁感线的环绕方向。(2)环形电流的磁场：四指指向“原因”即电流方向；拇指指向“结果”即中心轴线的磁感线方向。(3)通电螺线管的磁场：四指指向“原因”即电流方向；拇指指向“结果”即螺线管内部沿中心轴线的磁感线方向，亦即指向螺线管的 N 极。2．一个其他形状的电流(如矩形、三角形等)的磁场，从整体效果上可等效为环形电流的磁场，采用安培定则判定。也可以分成几段直线电流判定，然后利用磁场叠加思想处理。3．磁场的叠加：磁感应强度是矢量，合成时遵循平行四边形定则。【例 1】 (多选)如图所示，纸面内有两条互相垂直的长直绝缘导线 L1、L2，L1中的电流方向向左，L2中的电流方向向上；L1的正上方有 a、b 两点，它们相对于 L2对称。整个系统处于匀强外磁场中，外磁场的磁感应强度大小为 B0，方向垂直于纸面向外。已知 a、b 两点的磁感应强度大小分别为 B0和 B0，方向也垂直于纸面向外。则( )A．流经 L1的电流在 b 点产生的磁感应强度大小为 B0B．流经 L1的电流在 a 点产生的磁感应强度大小为 B0C．流经 L2的电流在 b 点产生的磁感应强度大小为 B0D．流经 L2的电流在 a 点产生的磁感应强度大小为 B0AC [由对称性可知，流经 L1的电流在 a、b 两点产生的磁感应强度大小相等且方向相同，设为 B1，流经 L2的电流在 a、b 两点产生的磁感应强度大小相等但方向相反，设其大小为 B2，由磁场叠加原理有 B0－B1－B2＝B0，B0－B1＋B2＝B0，联立解得 B1＝B0，B2＝B0，所以 A、C 正确。][一语通关] 磁感应强度是矢量，当空间存在几个磁体(或电流)时，每一点的磁场为各个磁体(或电流)在该点产生磁场的磁感应强度的矢量和。磁感应强度叠加时遵循平行四边形定则。学习磁通量应注意的问题1.磁通量的正负磁通量是标量，但有正负之分。磁通量的正负不代表大小，只反映磁通量是怎么穿过某一平面的，若规定向里穿过某一平面的磁通量为正，则向外为负。尤其在计算磁通量变化时更应注意。2．有效面积定义式 Φ＝BS 中的面积 S 指的是垂直于匀强磁场方向的面积，如果平面跟...
